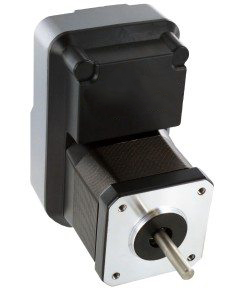

MDM1 NEMA 14 with <ul> <li>Pulse/Direction</li> </ul>

MDM1 NEMA 14

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

MDM1 NEMA 14 with

Pulse/Direction

Artikelnummer: MDM1 NEMA 14 Kategorie: Liberty/MDrives

Beschreibung

Beschreibung

MDM1 NEMA 14 with

Pulse/Direction

General Specifications

Parameter	Unit	MDM1 NEMA 14 Step/direction Input IP20
Control type		Step/direction input
IP rating		IP20
Input voltage	+VDC	+12 to +48
Power supply current requirement	A	1.0
Feature set		Clock and direction inputs
P1 connector options	Power & I/O	Wire Crimp
P2 connector options	Comm	None
Communications interface		SPI
Communications features		–
NEMA size		14 (36×36 mm)
Holding torque range	Nm	0.13 … 0.25
Temperature heatsink (short-time)	°C	max. 85

Parameter settings

Parameter	Unit	MDM1 NEMA 14 Step/direction Input IP20
Input Step, Direction & Enable voltage	+ VDC	5 … 24
Current	mA Max	14.6
Digital Filter Range	MHz … kHz	10 … 38.8
Step Frequency	MHz Max	5
Microstep Resolutions	Steps/Rev	200 … 51200
Clock Types	Step/Direction, Step Up/Step Down, Quadrature	–

Motor Characteristics

Name	Unit	Single Length	Triple Length
Holding torque	Ncm	13	25
Rotor inertia	kgcm2	0.014	0.0566
Detent Torque	Ncm	1.4	3.1
Weight	g	150	380

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Phone

Dieses Feld dient zur Validierung und sollte nicht verändert werden.

Produkt

Stückzahl

Firma(erforderlich)

Telefon

Name

E-Mail(erforderlich)

Anschrift

Nachricht

CAPTCHA

General Specifications

Parameter	Unit	MDM1 NEMA 14 Step/direction Input IP20
Control type		Step/direction input
IP rating		IP20
Input voltage	+VDC	+12 to +48
Power supply current requirement	A	1.0
Feature set		Clock and direction inputs
P1 connector options	Power & I/O	Wire Crimp
P2 connector options	Comm	None
Communications interface		SPI
Communications features		–
NEMA size		14 (36×36 mm)
Holding torque range	Nm	0.13 … 0.25
Temperature heatsink (short-time)	°C	max. 85

Parameter settings

Parameter settings	Unit	MDM1 NEMA 14 Step/direction Input IP20
Input Step, Direction & Enable voltage	+ VDC	5 … 24
Current	mA Max	14.6
Digital Filter Range	MHz … kHz	10 … 38.8
Step Frequency	MHz Max	5
Microstep Resolutions	Steps/Rev	200 … 51200
Clock Types	Step/Direction, Step Up/Step Down, Quadrature	–

Motor Characteristics

Name	Unit	Single Length	Triple Length
Holding torque	Ncm	13	25
Rotor inertia	kgcm2	0.014	0.0566
Detent Torque	Ncm	1.4	3.1
Weight	g	150	380

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

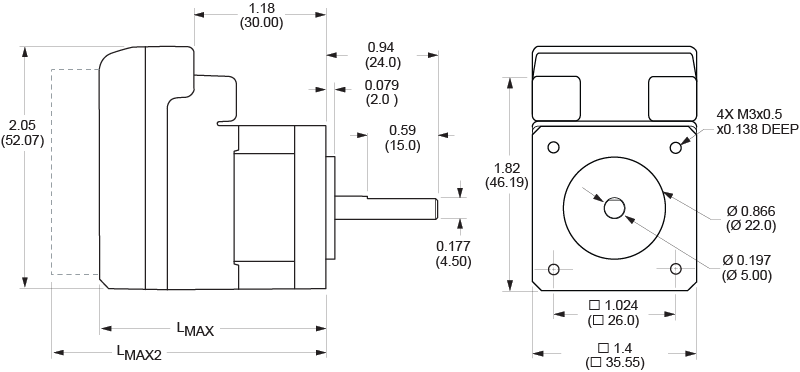

MDM1 NEMA 14 Step/direction Input IP20


MDM1 NEMA 14 Step/direction Input IP20

md14.zip (zip, 1.9M)

mdm_3005.zip (zip, 6.57K)

IMS-PO-MDM14_A.pdf (pdf, 279.64K)

Software

SPI-Interface-Installer.4_0_3_0.zip (zip, 1.31M)

MDM1 NEMA 14
