| Parameter | Unit | L1718N5M06-180-6.0 | L1718N5M67-185-6.5 | L1718N5M46-245-7.4 | L1718N5M57-260-7.4 |
|---|---|---|---|---|---|
| Voltage | V | 6.0 | 6.5 | 7.4 | 7.4 |
| Terminal resistance | Ohm | 1.9 | 1.7 | 1.2 | 1.3 |
| No-load speed | rpm | 18000 | 18500 | 24500 | 26000 |
| No-load current | mA | 50 | 50 | 40 | 60 |
| Stall torque | mNm | 9.7 | 12.5 | 17.6 | 15.1 |
| Stall current | mA | 3160 | 3820 | 6170 | 5690 |
| Load torque | mNm | 1.0 | 1.0 | 1.0 | 2.0 |
| Load speed | rpm | 16150 | 17020 | 23110 | 22570 |
| Load current | mA | 370 | 350 | 390 | 800 |
| Max. output power | W | 4.6 | 6.1 | 11.3 | 10.3 |
| Max. efficiency | % | 77 | 79 | 85 | 81 |
| Back-EMF constant | mV/rpm | 0.3 | 0.3 | 0.3 | 0.3 |
| Torque constant | mNm/A | 3.1 | 3.3 | 2.9 | 2.7 |
| Speed/torque gradient | rpm/mNm | 1850 | 1480 | 1390 | 1720 |
| Rotor inertia | g·cm² | 0.8 | 0.8 | 0.8 | 0.8 |
| Weight | g | 18.3 | 18.3 | 18.5 | 20.5 |
| Operating temperature range | ℃ | -20~+85 | -20~+85 | -20~+85 | -20~+85 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

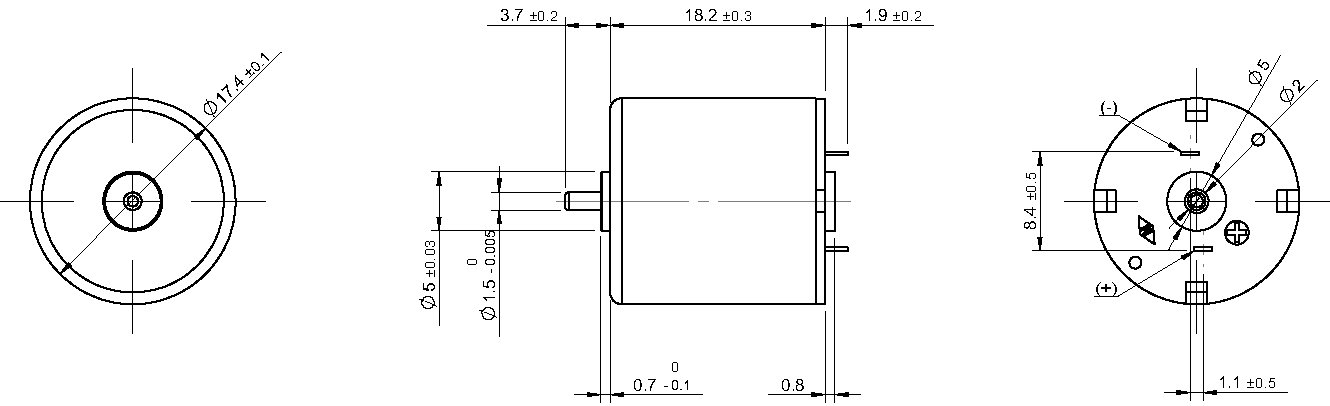

2D drawing L1718N5M

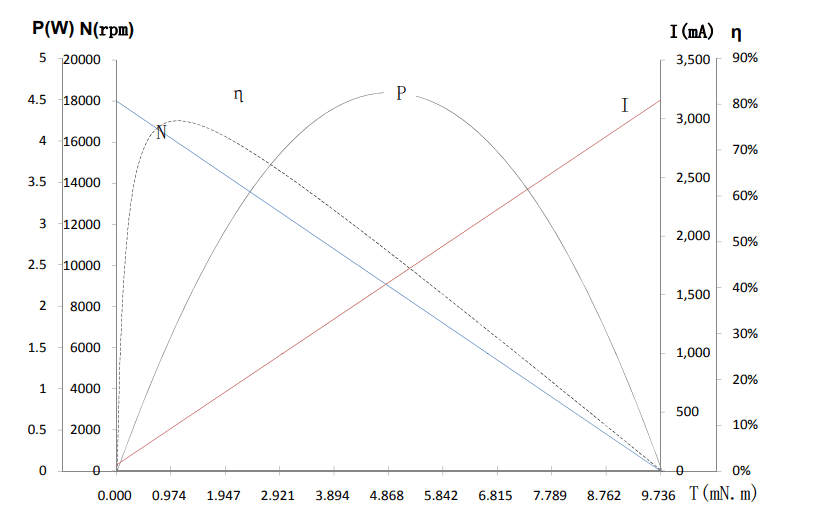

Characteristics Curve / Model L1718N5M06-180-6.0
| Parameter | Unit | L1718N5M06-180-6.0 |
|---|---|---|
| Voltage | V | 6.0 |
| Terminal resistance | Ohm | 1.9 |
| No-load speed | rpm | 18000 |
| No-load current | mA | 50 |
| Stall torque | mNm | 9.7 |
| Stall current | mA | 3160 |
| Load torque | mNm | 1.0 |
| Load speed | rpm | 16150 |
| Load current | mA | 370 |
| Max. output power | W | 4.6 |
| Max. efficiency | % | 77 |
| Back-EMF constant | mV/rpm | 0.3 |
| Torque constant | mNm/A | 3.1 |
| Speed/torque gradient | rpm/mNm | 1850 |
| Rotor inertia | g·cm² | 0.8 |
| Weight | g | 18.3 |
| Operating temperature range | ℃ | -20~+85 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Characteristics Curve / Model L1718N5M06-180-6.0
| Parameter | Unit | L1718N5M67-185-6.5 |
|---|---|---|
| Voltage | V | 6.5 |
| Terminal resistance | Ohm | 1.7 |
| No-load speed | rpm | 18500 |
| No-load current | mA | 50 |
| Stall torque | mNm | 12.5 |
| Stall current | mA | 3820 |
| Load torque | mNm | 1.0 |
| Load speed | rpm | 17020 |
| Load current | mA | 350 |
| Max. output power | W | 6.1 |
| Max. efficiency | % | 79 |
| Back-EMF constant | mV/rpm | 0.3 |
| Torque constant | mNm/A | 3.3 |
| Speed/torque gradient | rpm/mNm | 1480 |
| Rotor inertia | g·cm² | 0.8 |
| Weight | g | 18.3 |
| Operating temperature range | ℃ | -20~+85 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
2D drawing L1718N5M
| Parameter | Unit | L1718N5M46-245-7.4 |
|---|---|---|
| Voltage | V | 7.4 |
| Terminal resistance | Ohm | 1.2 |
| No-load speed | rpm | 24500 |
| No-load current | mA | 40 |
| Stall torque | mNm | 17.6 |
| Stall current | mA | 6170 |
| Load torque | mNm | 1.0 |
| Load speed | rpm | 23110 |
| Load current | mA | 390 |
| Max. output power | W | 11.3 |
| Max. efficiency | % | 85 |
| Back-EMF constant | mV/rpm | 0.3 |
| Torque constant | mNm/A | 2.9 |
| Speed/torque gradient | rpm/mNm | 1390 |
| Rotor inertia | g·cm² | 0.8 |
| Weight | g | 18.5 |
| Operating temperature range | ℃ | -20~+85 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
2D drawing L1718N5M
Characteristics Curve / Model L1718N5M06-180-6.0
| Parameter | Unit | L1718N5M57-260-7.4 |
|---|---|---|
| Voltage | V | 7.4 |
| Terminal resistance | Ohm | 1.3 |
| No-load speed | rpm | 26000 |
| No-load current | mA | 60 |
| Stall torque | mNm | 15.1 |
| Stall current | mA | 5690 |
| Load torque | mNm | 2.0 |
| Load speed | rpm | 22570 |
| Load current | mA | 800 |
| Max. output power | W | 10.3 |
| Max. efficiency | % | 81 |
| Back-EMF constant | mV/rpm | 0.3 |
| Torque constant | mNm/A | 2.7 |
| Speed/torque gradient | rpm/mNm | 1720 |
| Rotor inertia | g·cm² | 0.8 |
| Weight | g | 20.5 |
| Operating temperature range | ℃ | -20~+85 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Characteristics Curve / Model L1718N5M06-180-6.0
