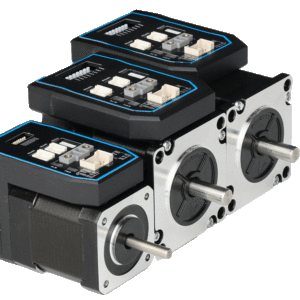

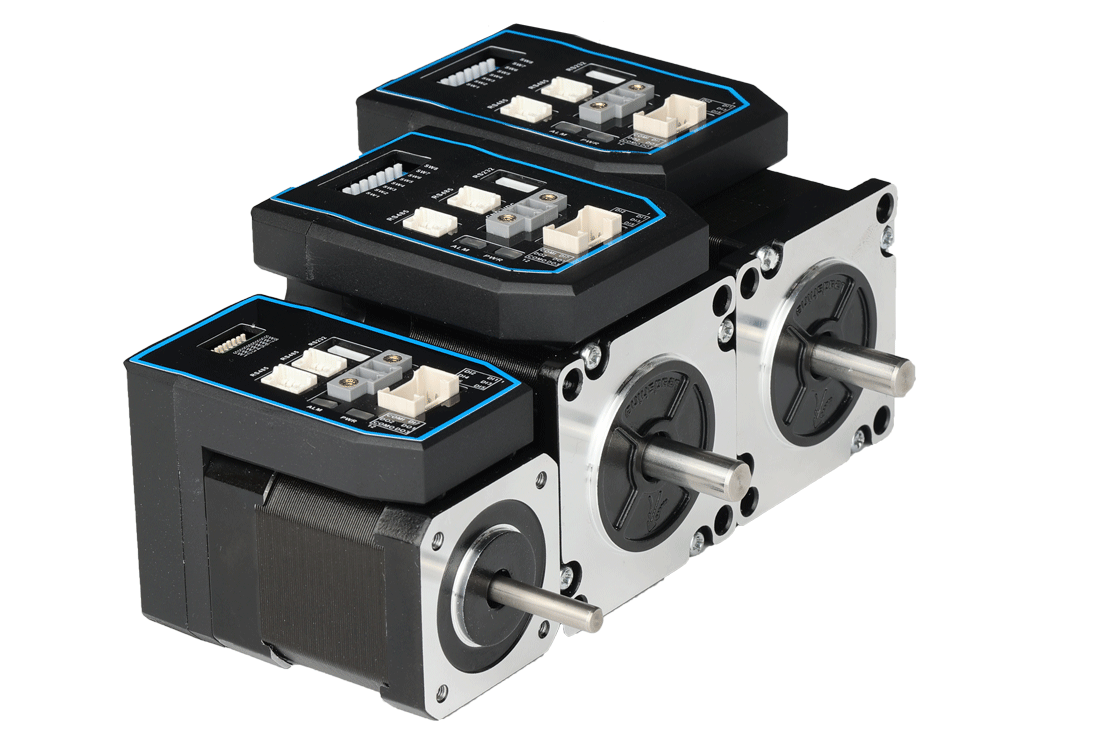

Name: iCS-RS Series - KOCO MOTION
SKU: iCS-RS Series

Motor charactistics	iCS-RS1706	iCS-RS1708	iCS-RS2313	iCS-RS2323
Size	17 Nema	17 Nema	23 Nema	23 Nema
Length	73 mm	86 mm	78 mm	99 mm
Holding torque	0.6 Nm	0.8 Nm	1.3 Nm	2.3 Nm
Communication	Modbus-RTU	Modbus-RTU	Modbus-RTU	Modbus-RTU
Operating voltage	24 V	24 V	24…36	24…36
Max. input frequency	10 kHz	10 kHz	10 kHz	10 kHz
Logical voltage	12…24	12…24	12…24	12…24
No. of inputs	3	3	3	3
No. of outputs	1	1	1	1

Features

Low noise and vibration, smooth motion Support Modbus RTU protocol, Internal 16-segment position Commands Motion can be started by External IO or RS485 or HMI Support operation modes: Profile Position, Profile Velocity, Homing 7 configurable digital inputs, 3 optically isolated digital outputs 14-bit single-turn incremental encoder iCS-RS17xx: 20-36VDC supply voltage, max output current 3.0A peak iCS-RS23xx: 20-50VDC supply voltage, max output current 7.0A peak RS232 port for tuning software connection, RS485 port for motion control Protections for over voltage, over current, etc.

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

iCS-RS Series

Handbuch

iCS-RS-Series-User-Manual (pdf, 2.93M)

iCS-RS1706

iCS-RS2323

iCS-RS2313

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

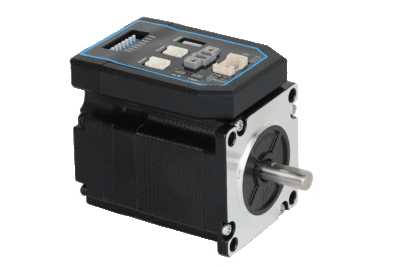

Specification	iCS-RS1706
Size	17 Nema
Length	73 mm
Holding torque	0.6 Nm
Communication	Modbus-RTU
Operating voltage	24 V
Max. input frequency	10 kHz
Logical voltage	12…24 V
No. of inputs	3
No. of outputs	1

Features

Low noise and vibration, smooth motion Support Modbus RTU protocol, Internal 16-segment position Commands Motion can be started by External IO or RS485 or HMI Support operation modes: Profile Position, Profile Velocity, Homing 7 configurable digital inputs, 3 optically isolated digital outputs 14-bit single-turn incremental encoder iCS-RS17xx: 20-36VDC supply voltage, max output current 3.0A peak iCS-RS23xx: 20-50VDC supply voltage, max output current 7.0A peak RS232 port for tuning software connection, RS485 port for motion control Protections for over voltage, over current, etc.

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

iCS-RS1706

iCS-RS1706_DWG (zip, 211.51K)

iCS-RS1706

iCS-RS1706_3D (zip, 970.31K)

iCS-RS Series

Handbuch

iCS-RS-Series-User-Manual (pdf, 2.93M)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

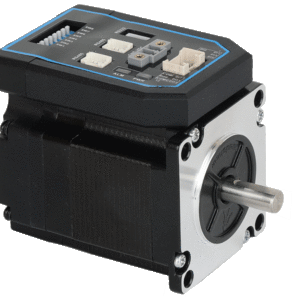

Specification	iCS-RS1708
Size	17 Nema
Length	86 mm
Holding torque	0.8 Nm
Communication	Modbus-RTU
Operating voltage	24 V
Max. input frequency	10 kHz
Logical voltage	12…24 V
No. of inputs	3
No. of outputs	1

Features

Low noise and vibration, smooth motion Support Modbus RTU protocol, Internal 16-segment position Commands Motion can be started by External IO or RS485 or HMI Support operation modes: Profile Position, Profile Velocity, Homing 7 configurable digital inputs, 3 optically isolated digital outputs 14-bit single-turn incremental encoder iCS-RS17xx: 20-36VDC supply voltage, max output current 3.0A peak iCS-RS23xx: 20-50VDC supply voltage, max output current 7.0A peak RS232 port for tuning software connection, RS485 port for motion control Protections for over voltage, over current, etc.

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

iCS-RS1708

iCS-RS1708_DWG (zip, 157.25K)

iCS-RS Series

Handbuch

iCS-RS-Series-User-Manual (pdf, 2.93M)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

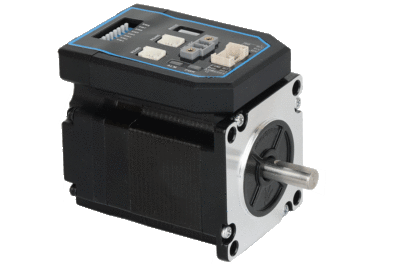

Specification	iCS-RS2313
Size	23 Nema
Length	78 mm
Holding torque	1.3 Nm
Communication	Modbus-RTU
Operating voltage	24…36 V
Max. input frequency	10 kHz
Logical voltage	12…24 V
No. of inputs	3
No. of outputs	1

Features

Low noise and vibration, smooth motion Support Modbus RTU protocol, Internal 16-segment position Commands Motion can be started by External IO or RS485 or HMI Support operation modes: Profile Position, Profile Velocity, Homing 7 configurable digital inputs, 3 optically isolated digital outputs 14-bit single-turn incremental encoder iCS-RS17xx: 20-36VDC supply voltage, max output current 3.0A peak iCS-RS23xx: 20-50VDC supply voltage, max output current 7.0A peak RS232 port for tuning software connection, RS485 port for motion control Protections for over voltage, over current, etc.

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

iCS-RS2313

iCS-RS2313_DWG (zip, 166.13K)

iCS-RS2313

iCS-RS2313_3D (zip, 1.52M)

iCS-RS Series

Handbuch

iCS-RS-Series-User-Manual (pdf, 2.93M)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

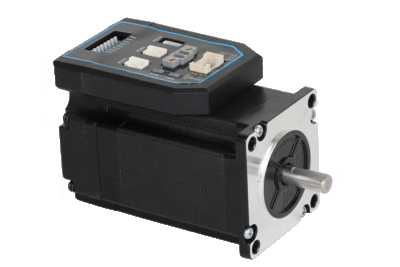

Specification	iCS-RS2323
Size	23 Nema
Length	99 mm
Holding torque	2.3 Nm
Communication	Modbus-RTU
Operating voltage	24…36 V
Max. input frequency	10 kHz
Logical voltage	12…24 V
No. of inputs	3
No. of outputs	1

Features

Low noise and vibration, smooth motion Support Modbus RTU protocol, Internal 16-segment position Commands Motion can be started by External IO or RS485 or HMI Support operation modes: Profile Position, Profile Velocity, Homing 7 configurable digital inputs, 3 optically isolated digital outputs 14-bit single-turn incremental encoder iCS-RS17xx: 20-36VDC supply voltage, max output current 3.0A peak iCS-RS23xx: 20-50VDC supply voltage, max output current 7.0A peak RS232 port for tuning software connection, RS485 port for motion control Protections for over voltage, over current, etc.

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

iCS-RS2323

iCS-RS2323_DWG (zip, 164.21K)

iCS-RS2323

iCS-RS2323_3D (zip, 1.7M)

iCS-RS Series

Handbuch

iCS-RS-Series-User-Manual (pdf, 2.93M)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Weiterlesen	iCS-RS1706	Loggen Sie sich ein, um Preise für dieses Produkt zu sehen inkl. 19 % MwSt.
Weiterlesen	iCS-RS1708	Loggen Sie sich ein, um Preise für dieses Produkt zu sehen inkl. 19 % MwSt.
Weiterlesen	iCS-RS2313	Loggen Sie sich ein, um Preise für dieses Produkt zu sehen inkl. 19 % MwSt.
Weiterlesen	iCS-RS2323	Loggen Sie sich ein, um Preise für dieses Produkt zu sehen inkl. 19 % MwSt.
