| Parameter | Unit | EL7-D400Z | EL7-D750Z | EL7-D1000Z | EL7-RS400Z | EL7-RS750Z | EL7-RS1000Z | EL7-RS1500Z | EL7-RS2000Z | EL7-EC400S | EL7-EC750S | EL7-EC1000S | EL7-EC1500Z | EL7-EC2000Z | EL7-EC750T3 | EL7-EC1000T3 | EL7-EC1500T3 | EL7-EC2000T3 | EL7-EC3000T3 | EL7-EC4400T3 | EL7-EC5500T3 | EL7-EC7500T3 | EL7-EC400F | EL7-EC400N | EL7-EC750F | EL7-EC750N | EL7-EC750NT | EL7-EC1000N | EL7-EC1000F | EL7-EC1000NT | EL7-EC1500N | EL7-EC1500F | EL7-EC1500NT | EL7-EC2000F | EL7-EC2000N | EL7-EC2000NT | EL7-EC3000NT | EL7-EC4400NT | EL7-EC5500NT | EL7-EC7500NT |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Input Voltage | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 220VAC 1ph | 220VAC 1ph | 220VAC 1ph | 220VAC 1ph | 400VAC 3ph | 220VAC 1ph | 220VAC 1ph | 400VAC 3ph | 220VAC 1ph/3ph | 220VAC 1ph/3ph | 400VAC 3ph | 220VAC 1ph/3ph | 220VAC 1ph/3ph | 400VAC 3ph | 400VAC 3ph | 400VAC 3ph | 400VAC 3ph | 400VAC 3ph | |
| Rated Power | W | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 400 | 400 | 750 | 750 | 750 | 1000 | 1000 | 1000 | 1500 | 1500 | 1500 | 2000 | 2000 | 2000 | 3000 | 4400 | 5500 | 7500 |
| Rated Current | Arms | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 3.5 | 3.5 | 5.5 | 5.5 | 2.5 | 7.5 | 7 | 3.5 | 9.5 | 9.5 | 5.4 | 12 | 12 | 8.4 | 11.9 | 16.5 | 20.8 | 25.7 |
| Peak Current | Arms | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 10.5 | 10.5 | 16.5 | 15.5 | 8.6 | 21.5 | 18.7 | 10.6 | 28.5 | 28.5 | 14.9 | 36 | 36 | 24.8 | 33.2 | 38.9 | 51.6 | 63.6 |
| Command Source | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | |
| # of Digital Inputs | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 8 | 4 | 8 | 4 | 4 | 4 | 8 | 4 | 4 | 8 | 4 | 8 | 4 | 4 | 4 | 4 | 4 | 4 | |
| # of Digital Outputs | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| # of Analog Inputs | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| # of Analog Outputs | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | EL7-EC400F |
|---|---|---|
| Input Voltage | 220VAC 1ph | |
| Rated Power | W | 400 |
| Rated Current | Arms | 3.5 |
| Peak Current | Arms | 10.5 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 8 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

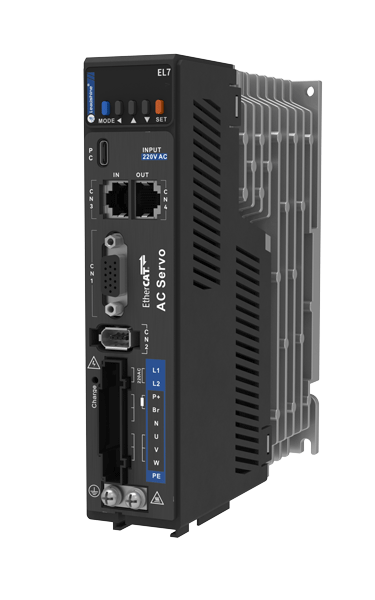

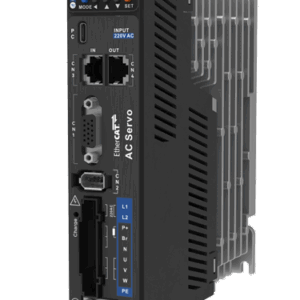

| Parameter | Unit | EL7-EC400N |
|---|---|---|
| Input Voltage | 220VAC 1ph | |
| Rated Power | W | 400 |
| Rated Current | Arms | 3.5 |
| Peak Current | Arms | 10.5 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 4 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | EL7-EC750F |
|---|---|---|
| Input Voltage | 220VAC 1ph | |
| Rated Power | W | 750 |
| Rated Current | Arms | 5.5 |
| Peak Current | Arms | 16.5 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 8 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | EL7-EC750N |
|---|---|---|
| Input Voltage | 220VAC 1ph | |
| Rated Power | W | 750 |
| Rated Current | Arms | 5.5 |
| Peak Current | Arms | 15.5 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 4 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | EL7-EC750NT |
|---|---|---|
| Input Voltage | 400VAC 3ph | |
| Rated Power | W | 750 |
| Rated Current | Arms | 2.5 |
| Peak Current | Arms | 8.6 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 4 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | EL7-EC1000N |
|---|---|---|
| Input Voltage | 220VAC 1ph | |
| Rated Power | W | 1000 |
| Rated Current | Arms | 7.5 |
| Peak Current | Arms | 21.5 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 4 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

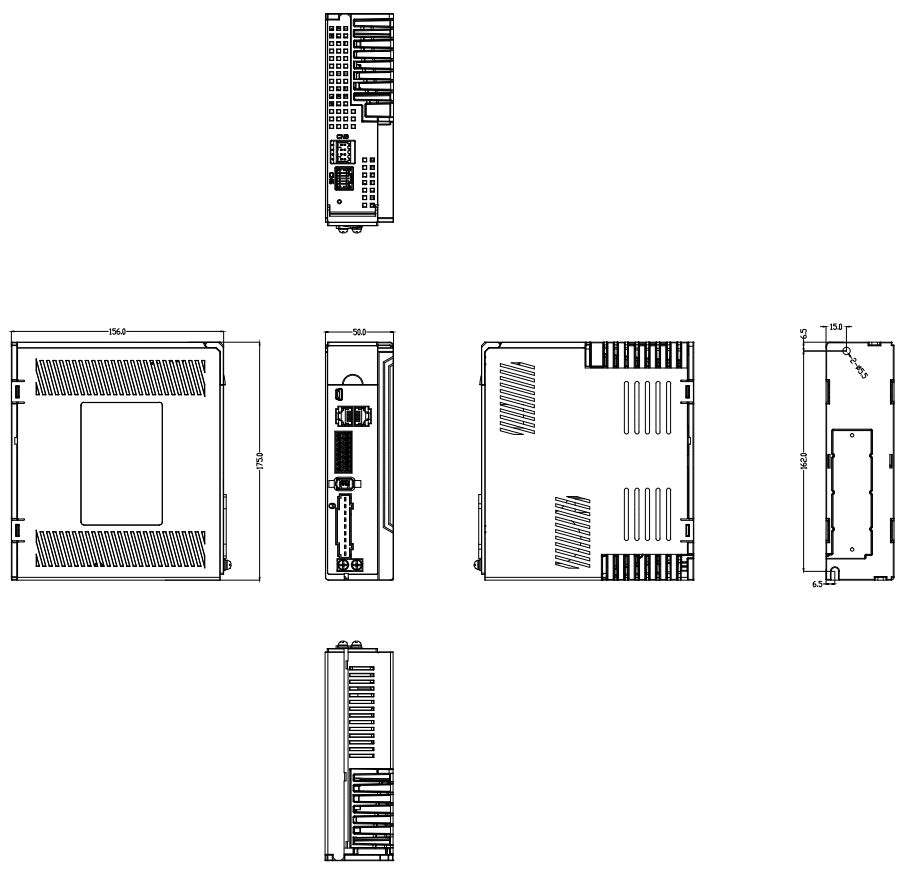

| Parameter | Unit | EL7-EC1000F |
|---|---|---|
| Input Voltage | 220VAC 1ph | |
| Rated Power | W | 1000 |
| Rated Current | Arms | 7 |
| Peak Current | Arms | 18.7 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 8 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | EL7-EC1000NT |
|---|---|---|
| Input Voltage | 400VAC 3ph | |
| Rated Power | W | 1000 |
| Rated Current | Arms | 3.5 |
| Peak Current | Arms | 10.6 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 4 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | EL7-EC1500N |
|---|---|---|
| Input Voltage | 220VAC 1ph/3ph | |
| Rated Power | W | 1500 |
| Rated Current | Arms | 9.5 |
| Peak Current | Arms | 28.5 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 4 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | EL7-EC1500F |
|---|---|---|
| Input Voltage | 220VAC 1ph/3ph | |
| Rated Power | W | 1500 |
| Rated Current | Arms | 9.5 |
| Peak Current | Arms | 28.5 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 8 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | EL7-EC1500NT |
|---|---|---|
| Input Voltage | 400VAC 3ph | |
| Rated Power | W | 1500 |
| Rated Current | Arms | 5.4 |
| Peak Current | Arms | 14.9 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 4 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | EL7-EC2000F |
|---|---|---|
| Input Voltage | 220VAC 1ph/3ph | |
| Rated Power | W | 2000 |
| Rated Current | Arms | 12 |
| Peak Current | Arms | 36 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 8 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

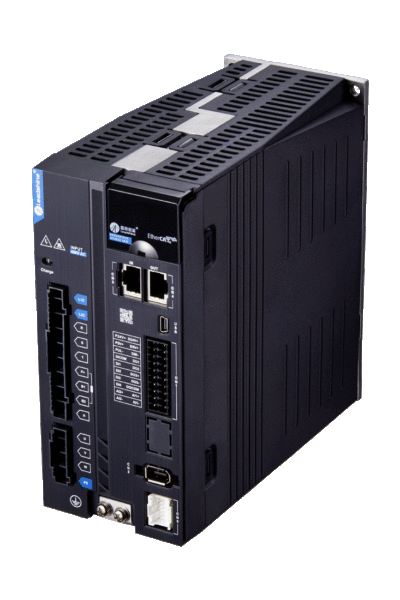

| Parameter | Unit | EL7-EC2000N |
|---|---|---|
| Input Voltage | 220VAC 1ph/3ph | |
| Rated Power | W | 2000 |
| Rated Current | Arms | 12 |
| Peak Current | Arms | 36 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 4 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | EL7-EC2000NT |
|---|---|---|
| Input Voltage | 400VAC 3ph | |
| Rated Power | W | 2000 |
| Rated Current | Arms | 8.4 |
| Peak Current | Arms | 24.8 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 4 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | EL7-EC3000NT |
|---|---|---|
| Input Voltage | 400VAC 3ph | |
| Rated Power | W | 3000 |
| Rated Current | Arms | 11.9 |
| Peak Current | Arms | 33.2 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 4 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

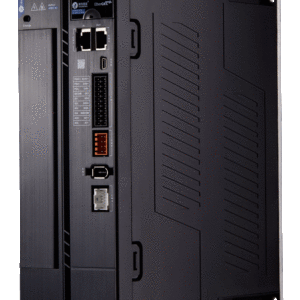

| Parameter | Unit | EL7-EC4400NT |
|---|---|---|
| Input Voltage | 400VAC 3ph | |
| Rated Power | W | 4400 |
| Rated Current | Arms | 16.5 |
| Peak Current | Arms | 38.9 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 4 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | EL7-EC5500NT |
|---|---|---|
| Input Voltage | 400VAC 3ph | |
| Rated Power | W | 5500 |
| Rated Current | Arms | 20.8 |
| Peak Current | Arms | 51.6 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 4 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | EL7-EC7500NT |
|---|---|---|
| Input Voltage | 400VAC 3ph | |
| Rated Power | W | 7500 |
| Rated Current | Arms | 25.7 |
| Peak Current | Arms | 63.6 |
| Command Source | EtherCAT | |
| # of Digital Inputs | 4 | |
| # of Digital Outputs | 3 | |
| # of Analog Inputs | – | |
| # of Analog Outputs | – |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
