| Parameter | Unit | C1220F35-0083 | C1220F35-0103 | C1220F35-0158 |
|---|---|---|---|---|
| Voltage | V | 6.0 | 5.0 | 4.5 |
| Terminal resistance | Ω | 7.4 | 2.5 | 10 |
| No-load speed | rpm | 13800 | 18500 | 9500 |
| No-load current | mA | 50 | 70 | 45 |
| Stall torque | mNm | 2.60 | 3.60 | 1.70 |
| Stall current | mA | 846 | 2043 | 693 |
| Load torque | mNm | 0.294 | 0.294 | 0.196 |
| Load speed | rpm | 12240 | 17000 | 8400 |
| Load current | mA | 140 | 230 | 120 |
| Max. output power | W | 0.94 | 1.75 | 0.42 |
| Max. efficiency | % | 48.0 | 48.7 | 34.5 |
| Back-EMF constant | mV/rpm | 0.41 | 0.26 | 0.43 |
| Torque constant | mNm/A | 3.27 | 1.82 | 2.62 |
| Speed/torque gradient | rpm/mNm | 5306 | 5139 | 5588 |
| Varistor | Yes/No | Yes | Yes | Yes |
| Weight | g | 7.9 | 7.8 | 7.8 |
| Operating temperature range | °C | -20~+80 | -20~+80 | -20~+80 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

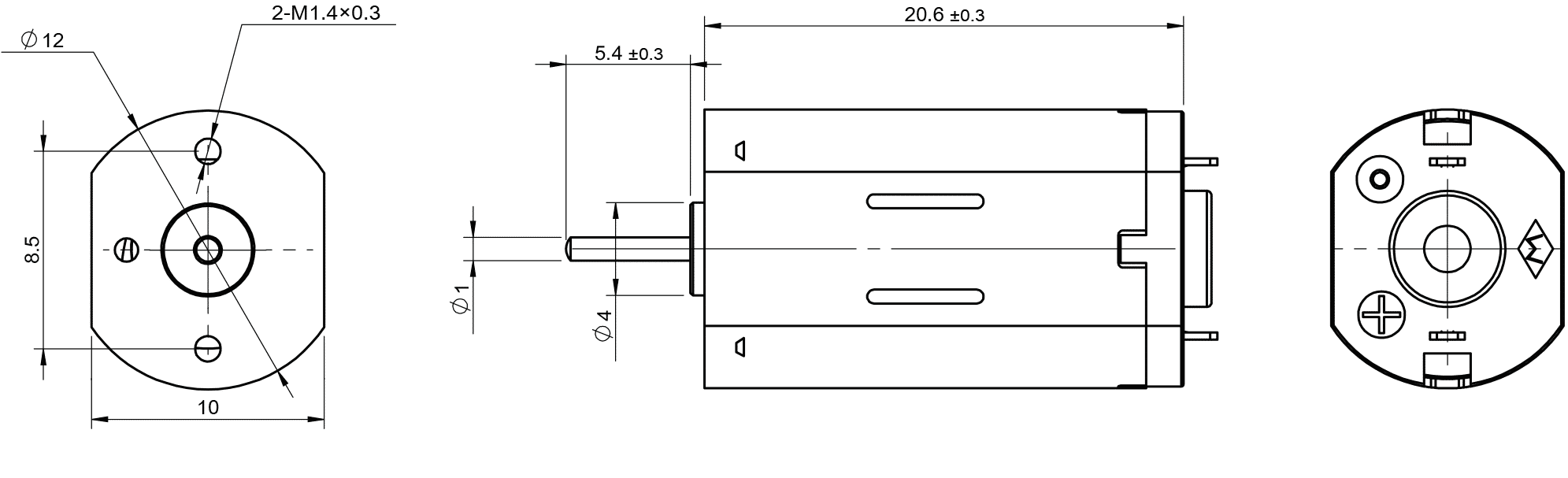

2D drawing C1220F

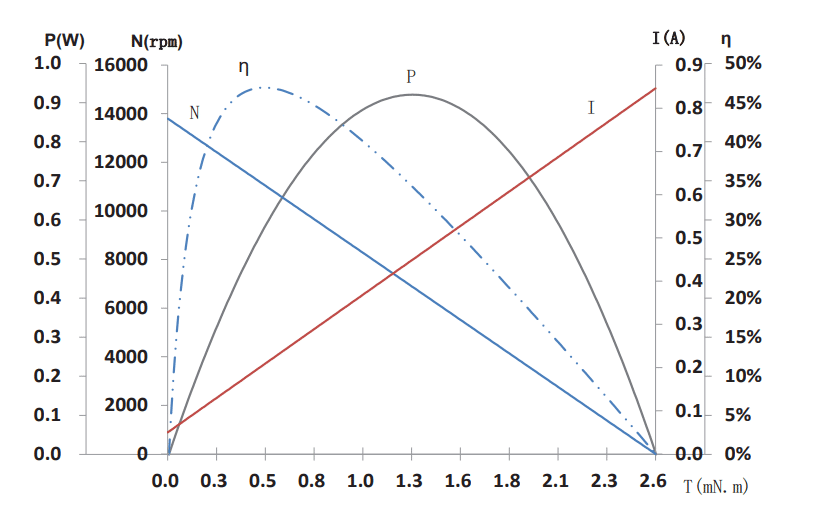

Characteristics Curve / Model C1220F35-0083
| Parameter | Unit | C1220F35-0083 |
|---|---|---|
| Voltage | V | 6.0 |
| Terminal resistance | Ω | 7.4 |
| No-load speed | rpm | 13800 |
| No-load current | mA | 50 |
| Stall torque | mNm | 2.60 |
| Stall current | mA | 846 |
| Load torque | mNm | 0.294 |
| Load speed | rpm | 12240 |
| Load current | mA | 140 |
| Max. output power | W | 0.94 |
| Max. efficiency | % | 48.0 |
| Back-EMF constant | mV/rpm | 0.41 |
| Torque constant | mNm/A | 3.27 |
| Speed/torque gradient | rpm/mNm | 5306 |
| Varistor | Yes/No | Yes |
| Weight | g | 7.9 |
| Operating temperature range | °C | -20~+80 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Characteristics Curve / Model C1220F35-0083
| Parameter | Unit | C1220F35-0103 |
|---|---|---|
| Voltage | V | 5.0 |
| Terminal resistance | Ω | 2.5 |
| No-load speed | rpm | 18500 |
| No-load current | mA | 70 |
| Stall torque | mNm | 3.60 |
| Stall current | mA | 2043 |
| Load torque | mNm | 0.294 |
| Load speed | rpm | 17000 |
| Load current | mA | 230 |
| Max. output power | W | 1.75 |
| Max. efficiency | % | 48.7 |
| Back-EMF constant | mV/rpm | 0.26 |
| Torque constant | mNm/A | 1.82 |
| Speed/torque gradient | rpm/mNm | 5139 |
| Varistor | Yes/No | Yes |
| Weight | g | 7.8 |
| Operating temperature range | °C | -20~+80 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
2D drawing C1220F
| Parameter | Unit | C1220F35-0158 |
|---|---|---|
| Voltage | V | 4.5 |
| Terminal resistance | Ω | 10 |
| No-load speed | rpm | 9500 |
| No-load current | mA | 45 |
| Stall torque | mNm | 1.70 |
| Stall current | mA | 693 |
| Load torque | mNm | 0.196 |
| Load speed | rpm | 8400 |
| Load current | mA | 120 |
| Max. output power | W | 0.42 |
| Max. efficiency | % | 34.5 |
| Back-EMF constant | mV/rpm | 0.43 |
| Torque constant | mNm/A | 2.62 |
| Speed/torque gradient | rpm/mNm | 5588 |
| Varistor | Yes/No | Yes |
| Weight | g | 7.8 |
| Operating temperature range | °C | -20~+80 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
2D drawing C1220F
Characteristics Curve / Model C1220F35-0083
