Precious Metal Brushes
| Parameter | Unit | C1723R14-0096 | C1723R34-0095 | C1723R34-0099 |
|---|---|---|---|---|
| Voltage | V | 7.4 | 6.0 | 6.0 |
| Terminal resistance | Ω | 5.0 | 1.55 | 4.6 |
| No-load speed | rpm | 12000 | 19400 | 12400 |
| No-load current | mA | 45 | 95 | 55 |
| Stall torque | mNm | 5.88 | 7.57 | 4.4 |
| Stall current | mA | 1185 | 3102 | 1013 |
| Load torque | mNm | 0.49 | 0.39 | 0.39 |
| Load speed | rpm | 11000 | 18400 | 11300 |
| Load current | mA | 140 | 250 | 140 |
| Max. output power | W | 1.85 | 3.85 | 1.43 |
| Max. efficiency | % | 59.1 | 59.9 | 61.8 |
| Back-EMF constant | mV/rpm | 0.6 | 0.3 | 0.46 |
| Torque constant | mNm/A | 5.16 | 2.52 | 4.59 |
| Speed/torque gradient | rpm/mNm | 2041 | 2564 | 2821 |
| Varistor | Yes | Yes | Yes | |
| Weight | g | 18.2 | 18.2 | 18.2 |
| Operating temperature range | °C | -20~+80 | -20~+80 | -20~+80 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

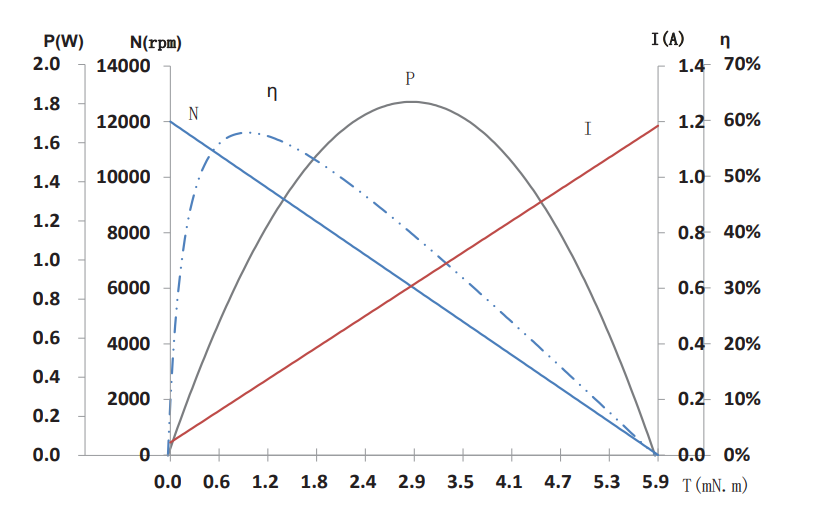

Characteristics Curve / Model C1723R14-0096
| Parameter | Unit | C1723R14-0096 |
|---|---|---|
| Voltage | V | 7.4 |
| Terminal resistance | Ω | 5.0 |
| No-load speed | rpm | 12000 |
| No-load current | mA | 45 |
| Stall torque | mNm | 5.88 |
| Stall current | mA | 1185 |
| Load torque | mNm | 0.49 |
| Load speed | rpm | 11000 |
| Load current | mA | 140 |
| Max. output power | W | 1.85 |
| Max. efficiency | % | 59.1 |
| Back-EMF constant | mV/rpm | 0.6 |
| Torque constant | mNm/A | 5.16 |
| Speed/torque gradient | rpm/mNm | 2041 |
| Varistor | Yes | |
| Weight | g | 18.2 |
| Operating temperature range | °C | -20~+80 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Characteristics Curve / Model C1723R14-0096
| Parameter | Unit | C1723R34-0095 |
|---|---|---|
| Voltage | V | 6.0 |
| Terminal resistance | Ω | 1.55 |
| No-load speed | rpm | 19400 |
| No-load current | mA | 95 |
| Stall torque | mNm | 7.57 |
| Stall current | mA | 3102 |
| Load torque | mNm | 0.39 |
| Load speed | rpm | 18400 |
| Load current | mA | 250 |
| Max. output power | W | 3.85 |
| Max. efficiency | % | 59.9 |
| Back-EMF constant | mV/rpm | 0.3 |
| Torque constant | mNm/A | 2.52 |
| Speed/torque gradient | rpm/mNm | 2564 |
| Varistor | Yes | |
| Weight | g | 18.2 |
| Operating temperature range | °C | -20~+80 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | C1723R34-0099 |
|---|---|---|
| Voltage | V | 6.0 |
| Terminal resistance | Ω | 4.6 |
| No-load speed | rpm | 12400 |
| No-load current | mA | 55 |
| Stall torque | mNm | 4.4 |
| Stall current | mA | 1013 |
| Load torque | mNm | 0.39 |
| Load speed | rpm | 11300 |
| Load current | mA | 140 |
| Max. output power | W | 1.43 |
| Max. efficiency | % | 61.8 |
| Back-EMF constant | mV/rpm | 0.46 |
| Torque constant | mNm/A | 4.59 |
| Speed/torque gradient | rpm/mNm | 2821 |
| Varistor | Yes | |
| Weight | g | 18.2 |
| Operating temperature range | °C | -20~+80 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Characteristics Curve / Model C1723R14-0096
