2224N5M09-158-12.0

Name: 2224N5M09-158-12.0 - KOCO MOTION
SKU: 2224N5M09-158-12.0

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

inkl. 19 % MwSt.

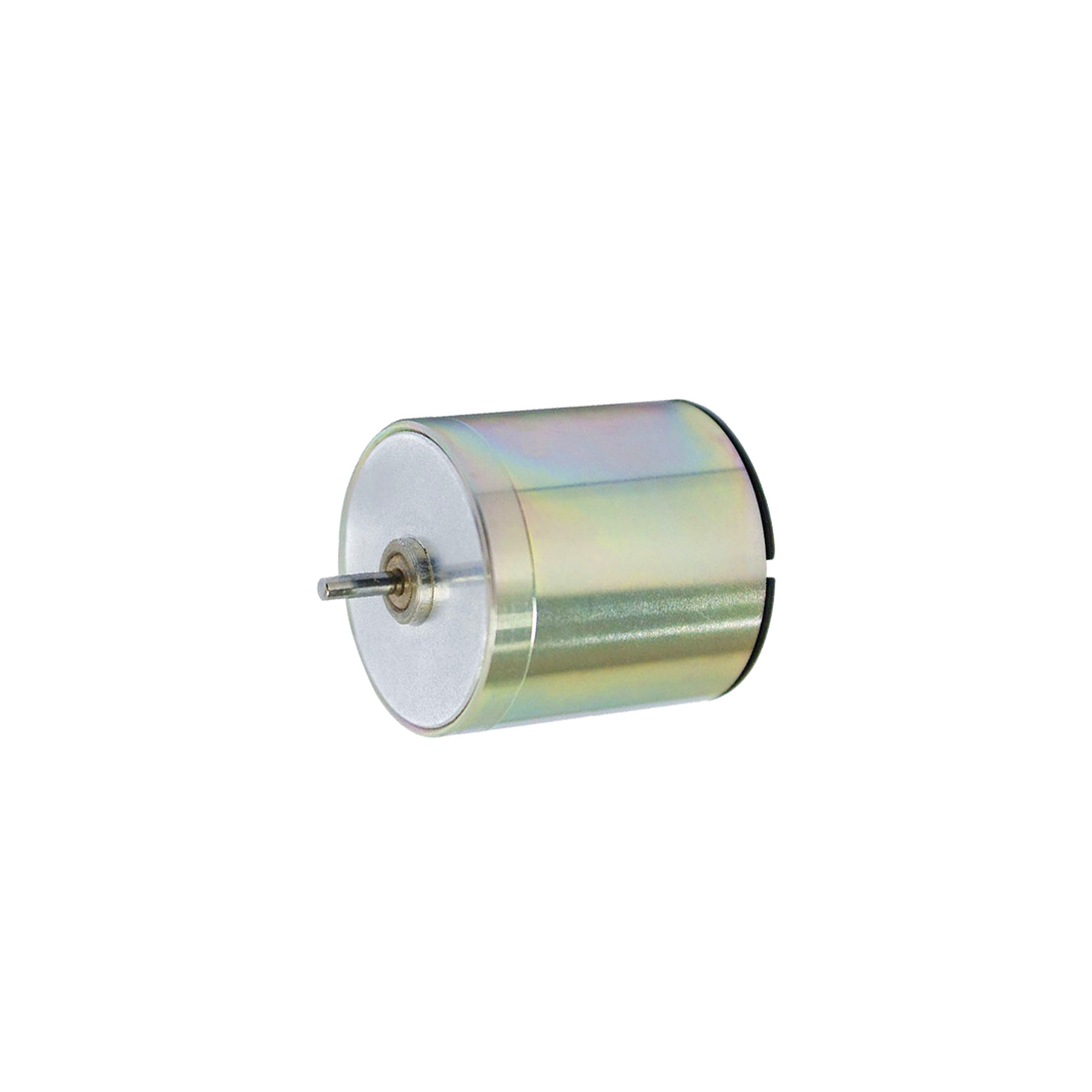

22mm coreless DC motor

Artikelnummer: 2224N5M09-158-12.0 Kategorie: Coreless Motors

Beschreibung

Beschreibung

Precious Metal Commutation

Specification	2224N5M09-158-12.0
Voltage	12.0 V
Terminal resistance	2.0 Ω
No-load speed	15800 rpm
No-load current	55 mA
Stall torque	42.7 mNm
Stall current	6000 mA
Nominal torque	5.0 mNm
Nominal speed	13950 rpm
Nominal current	750 mA
Max. output power	17.7 W
Max. efficiency	82 %
Back-EMF constant	0.8 mV/rpm
Torque constant	7.2 mNm/A
Speed/torque gradient	370 rpm/mNm
Rotor inertia	2.4 g·cm²
Weight	36 g
Thermal resistance housing-ambient	22.31 K/W
Thermal resistance winding-housing	6.06 K/W
Thermal time constant motor	313 s
Thermal time constant winding	218 s
Operating temperature range	-20~+85 °C
Thermal class of winding	130 °C
Axial play	0.02~0.15 mm
Radial play	0.025 mm
Axial load dynamic	3.3 N
Axial load static	60 N
Radial load at 3 mm from mounting face	14 N
No. of pole pairs	1
Bearings	2 sleeve bearings
Commutator	metal 5 segments
Protection class	40 IP

Optionen

lead wires length shaft length special coils gear heads

Anwendungen

medical equipment and devices healthcare products automotive robotics industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

2224N5M

2D-drawing-2224N5M (png, 162.67K)
