17E2212

Name: 17E2212 - KOCO MOTION
SKU: 17E2212

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

inkl. 19 % MwSt.

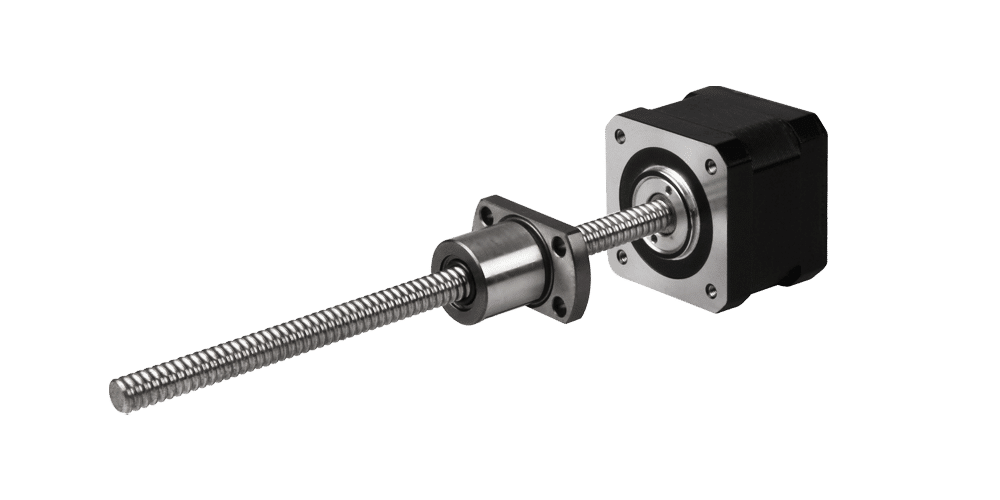

The size 17 External Stepper Ball Screw Linear Actuator.
Various screw end machining, encoders and power-off brake options are available.

Artikelnummer: 17E2212 Kategorie: Hybrid Steppers

Beschreibung

Beschreibung

The size 17 External Stepper Ball Screw Linear Actuator.
Various screw end machining, encoders and power-off brake options are available.

Specification	17E2212
Voltage	4.56 V
Current	1.2 A
Resistance	3.8 Ω
Inductance	8.0 mH
Motor Length	48.1 mm
Lead Wire No.	4
Size	17 Nema
Flange size	42 mm

Ball screw type	0801	0802	0802.5	0805	0808	0810	0812
Ball size	Ø1.5875	Ø1.5875	Ø1.5875	Ø1.5875	Ø1.5875	Ø1.5875	Ø1.5875
Number of threads	1	1	1	1	2	2	2
Thread direction	Right	Right	Right	Right	Right	Right	Right
Shaft root dia.	Ø7.3	Ø6.6	Ø6.3	Ø6.6	Ø6.7	Ø6.7	Ø6.7
Number of circuits	3.7×1	3.7×1	2.7×1	2.7×1	1.6×2	1.6×2	1.6×2
Shaft nut material	SCM415H	SCM415H	SCM415H	SCM415H	SCM415H	SCM415H	SCM415H
Surface hardness	HRC58~62	HRC58~62	HRC58~62	HRC58~62	HRC58~62	HRC58~62	HRC58~62
Anti-rust treatment	Anti-rust oil	Anti-rust oil	Anti-rust oil	Anti-rust oil	Anti-rust oil	Anti-rust oil	Anti-rust oil
Grade	C7	C7	C7	C7	C7	C7	C7

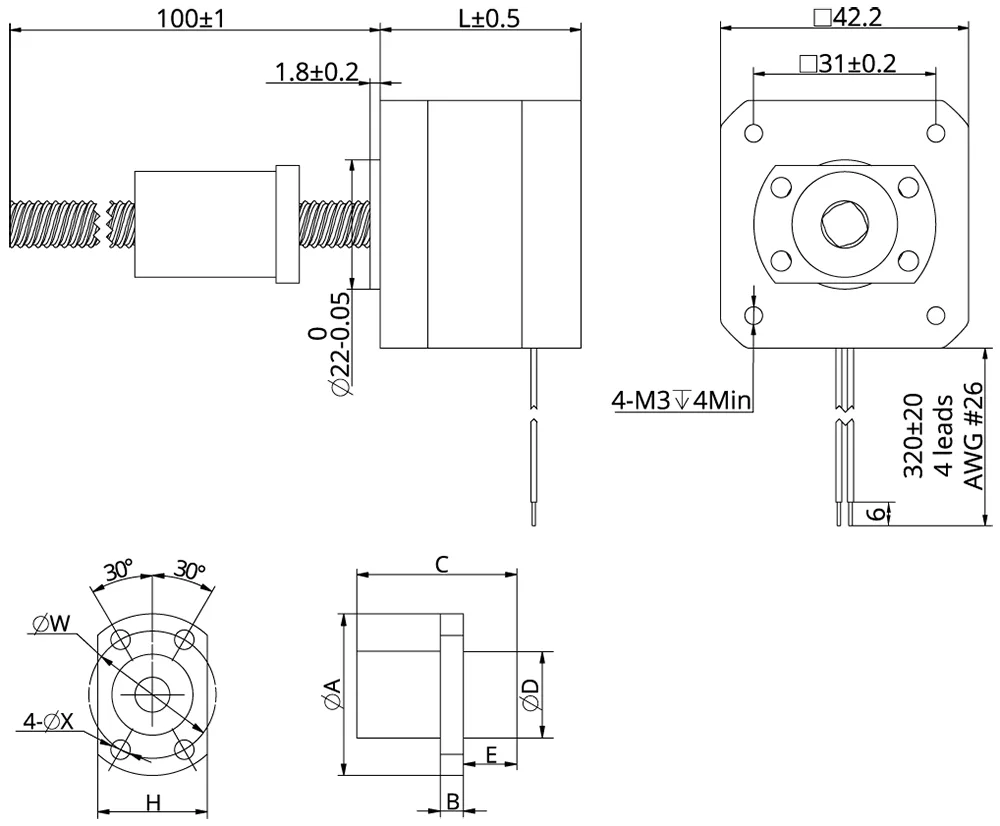

Nut size	A	B	C	D	H	W	X	E	Position accuracy	Total run out	Axial play	Dynamic load[N]	Static load[N]
BS0801	29	4	17	16	18	23	3.4		±0.05	0.12	≤0.03	780	1650
BS0802	37	5	24	20	22	29	4.5		±0.05	0.12	≤0.03	2400	4100
BS0802.5	29	4	16	16	18	23	3.4		±0.05	0.12	≤0.03	1850	3000
BS0805	31	4	28	18	20	25	3.4		±0.05	0.12	≤0.03	1850	3000
BS0808	31	4	20	18	20	25	3.4	6	±0.05	0.12	≤0.03	2200	3800
BS0810	31	4	20	18	20	25	3.4	7	±0.05	0.12	≤0.03	2200	3800
BS0812	31	4	24	18	20	25	3.4	6	±0.05	0.12	≤0.03	2200	3800

Optionen

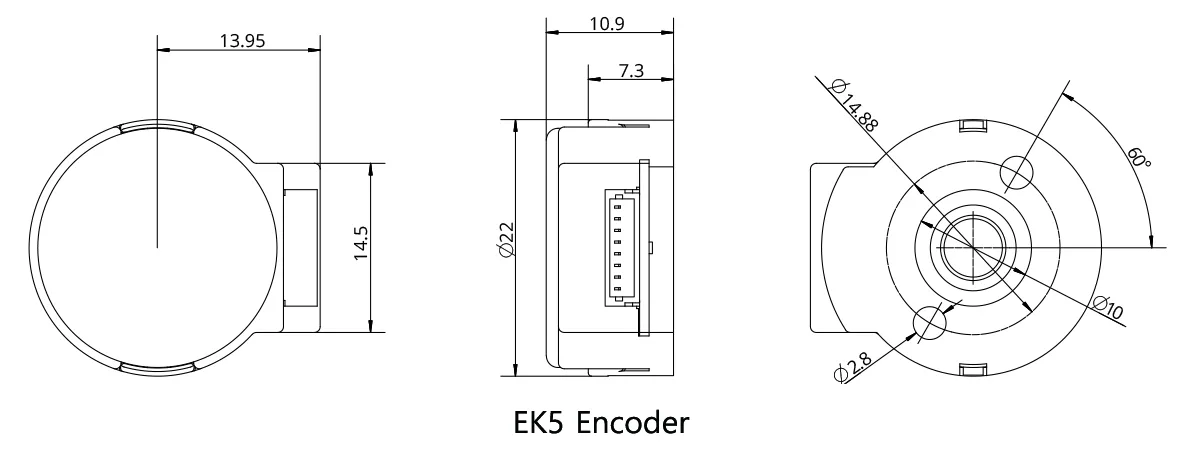

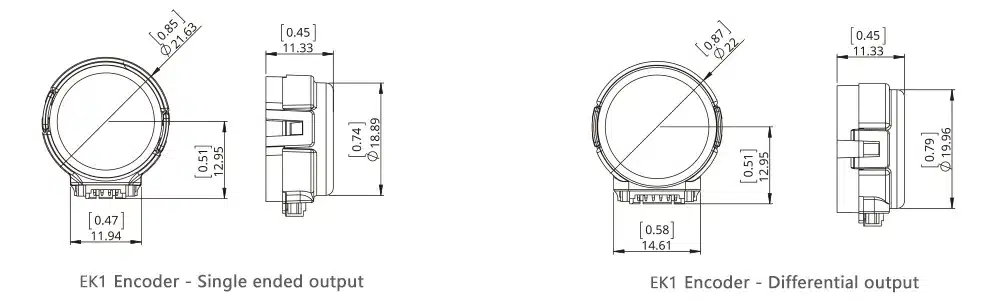

Encoder

EK1 EK2 EK4 EK5

Screw End Machining

Threaded End Smooth End None Customize

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
