| Parameter | Unit | L1015N5M22-212-6.0 | L1015N5M93-213-3.7 | L1015N5M95-267-5.0 |
|---|---|---|---|---|
| Voltage | V | 6.0 | 3.7 | 5.0 |
| Terminal resistance | Ohm | 7.0 | 2.5 | 3.9 |
| No-load speed | rpm | 21200 | 21300 | 26700 |
| No-load current | mA | 20 | 35 | 35 |
| Stall torque | mNm | 2.21 | 2.32 | 2.17 |
| Stall current | mA | 860 | 1470 | 1280 |
| Load torque | mNm | 0.5 | 0.5 | 1.5 |
| Load speed | rpm | 16400 | 16710 | 8240 |
| Load current | mA | 210 | 340 | 900 |
| Max. output power | W | 1.23 | 1.3 | 1.52 |
| Max. efficiency | % | 72 | 72 | 70 |
| Back-EMF constant | mV/rpm | 0.3 | 0.2 | 0.2 |
| Torque constant | mNm/A | 2.6 | 1.6 | 1.7 |
| Speed/torque gradient | rpm/mNm | 9590 | 9180 | 12310 |
| Rotor inertia | g·cm² | 0.07 | 1.17 | 0.07 |
| Weight | g | 5.1 | 5.1 | 5.1 |
| Operating temperature range | ℃ | -20~+65 | -20~+65 | -20~+65 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

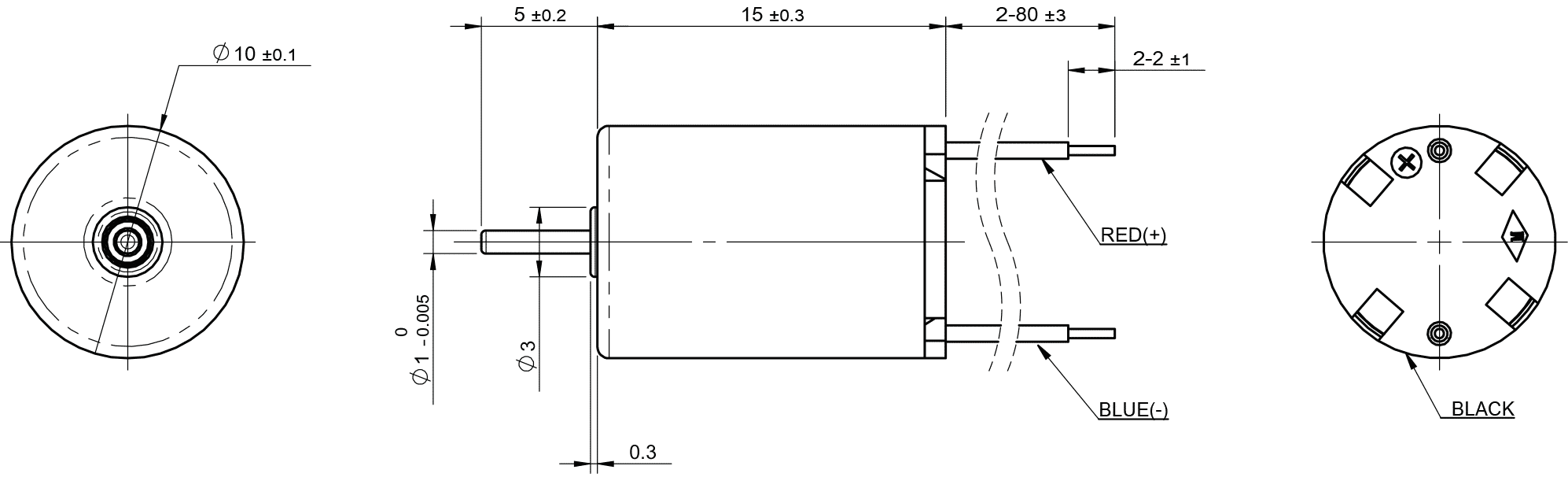

2D drawing L1015N5M

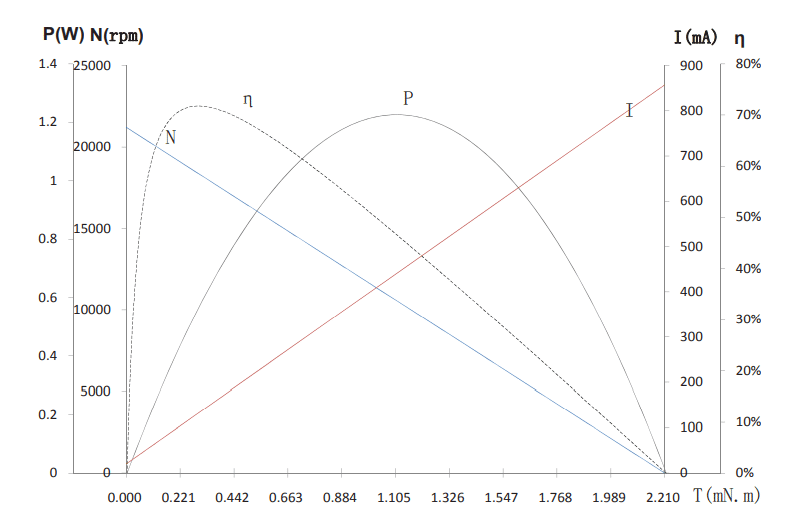

Characteristics Curve / Model L1015N5M22-212-6.0
| Parameter | Unit | L1015N5M22-212-6.0 |
|---|---|---|
| Voltage | V | 6.0 |
| Terminal resistance | Ohm | 7.0 |
| No-load speed | rpm | 21200 |
| No-load current | mA | 20 |
| Stall torque | mNm | 2.21 |
| Stall current | mA | 860 |
| Load torque | mNm | 0.5 |
| Load speed | rpm | 16400 |
| Load current | mA | 210 |
| Max. output power | W | 1.23 |
| Max. efficiency | % | 72 |
| Back-EMF constant | mV/rpm | 0.3 |
| Torque constant | mNm/A | 2.6 |
| Speed/torque gradient | rpm/mNm | 9590 |
| Rotor inertia | g·cm² | 0.07 |
| Weight | g | 5.1 |
| Operating temperature range | ℃ | -20~+65 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Characteristics Curve / Model L1015N5M22-212-6.0
| Parameter | Unit | L1015N5M93-213-3.7 |
|---|---|---|
| Voltage | V | 3.7 |
| Terminal resistance | Ohm | 2.5 |
| No-load speed | rpm | 21300 |
| No-load current | mA | 35 |
| Stall torque | mNm | 2.32 |
| Stall current | mA | 1470 |
| Load torque | mNm | 0.5 |
| Load speed | rpm | 16710 |
| Load current | mA | 340 |
| Max. output power | W | 1.3 |
| Max. efficiency | % | 72 |
| Back-EMF constant | mV/rpm | 0.2 |
| Torque constant | mNm/A | 1.6 |
| Speed/torque gradient | rpm/mNm | 9180 |
| Rotor inertia | g·cm² | 1.17 |
| Weight | g | 5.1 |
| Operating temperature range | ℃ | -20~+65 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
2D drawing L1015N5M
| Parameter | Unit | L1015N5M95-267-5.0 |
|---|---|---|
| Voltage | V | 5.0 |
| Terminal resistance | Ohm | 3.9 |
| No-load speed | rpm | 26700 |
| No-load current | mA | 35 |
| Stall torque | mNm | 2.17 |
| Stall current | mA | 1280 |
| Load torque | mNm | 1.5 |
| Load speed | rpm | 8240 |
| Load current | mA | 900 |
| Max. output power | W | 1.52 |
| Max. efficiency | % | 70 |
| Back-EMF constant | mV/rpm | 0.2 |
| Torque constant | mNm/A | 1.7 |
| Speed/torque gradient | rpm/mNm | 12310 |
| Rotor inertia | g·cm² | 0.07 |
| Weight | g | 5.1 |
| Operating temperature range | ℃ | -20~+65 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
2D drawing L1015N5M
Characteristics Curve / Model L1015N5M22-212-6.0
