| Parameter | Unit | L0720N5M55-448-3.2 | L0720N5M33-423-3.0 | L0720N5M42-448-3.0 |
|---|---|---|---|---|
| Voltage | V | 3.2 | 3.0 | 3.0 |
| Terminal resistance | Ohm | 0.7 | 0.67 | 0.51 |
| No-load speed | rpm | 44800 | 42370 | 44860 |
| No-load current | mA | 140 | 100 | 190 |
| Stall torque | mNm | 2.9 | 2.9 | 3.5 |
| Stall current | mA | 4570 | 4480 | 5880 |
| Load torque | mNm | 0.50 | 0.50 | 0.50 |
| Load speed | rpm | 37150 | 35050 | 38480 |
| Load current | mA | 900 | 860 | 1000 |
| Max. output power | W | 3.4 | 3.2 | 4.1 |
| Max. efficiency | % | 68.1 | 72.4 | 67.4 |
| Back-EMF constant | mV/rpm | 0.07 | 0.07 | 0.06 |
| Torque constant | mNm/A | 0.66 | 0.66 | 0.62 |
| Speed/torque gradient | rpm/mNm | 15290 | 14641 | 12752 |
| Rotor inertia | g·cm² | 0.06 | 0.66 | 0.06 |
| Weight | g | 3.3 | 3.9 | 3.9 |
| Operating temperature range | ℃ | -20~+120 | -20~+120 | -20~+120 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

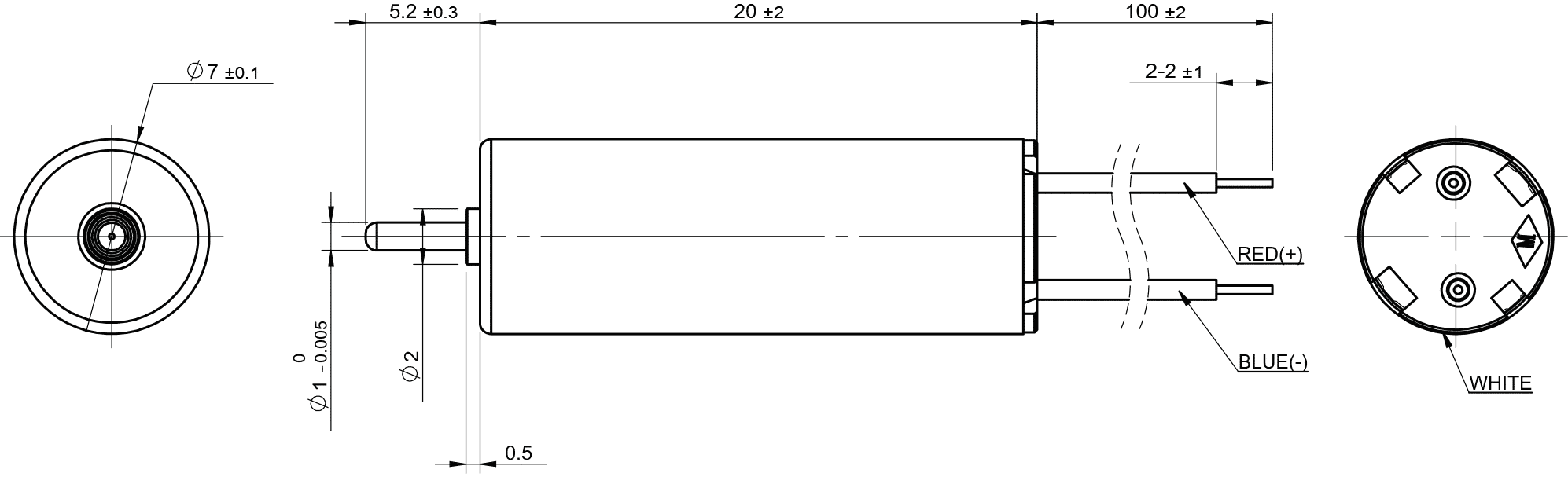

2D drawing L0720N5M

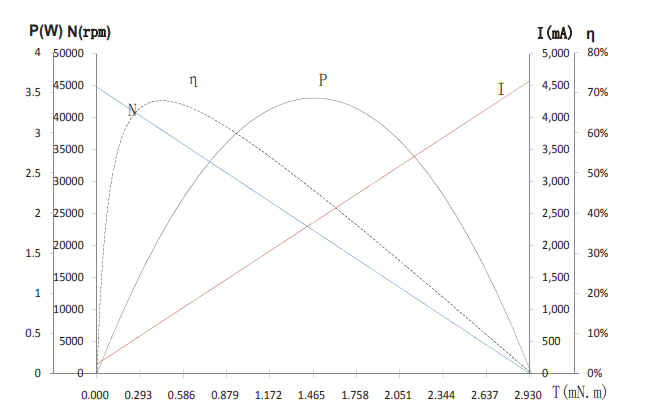

Characteristics Curve / Mode L0720N5M55-448-3.2
| Parameter | Unit | L0720N5M55-448-3.2 |
|---|---|---|
| Voltage | V | 3.2 |
| Terminal resistance | Ohm | 0.7 |
| No-load speed | rpm | 44800 |
| No-load current | mA | 140 |
| Stall torque | mNm | 2.9 |
| Stall current | mA | 4570 |
| Load torque | mNm | 0.50 |
| Load speed | rpm | 37150 |
| Load current | mA | 900 |
| Max. output power | W | 3.4 |
| Max. efficiency | % | 68.1 |
| Back-EMF constant | mV/rpm | 0.07 |
| Torque constant | mNm/A | 0.66 |
| Speed/torque gradient | rpm/mNm | 15290 |
| Rotor inertia | g·cm² | 0.06 |
| Weight | g | 3.3 |
| Operating temperature range | ℃ | -20~+120 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Characteristics Curve / Mode L0720N5M55-448-3.2
| Parameter | Unit | L0720N5M33-423-3.0 |
|---|---|---|
| Voltage | V | 3.0 |
| Terminal resistance | Ohm | 0.67 |
| No-load speed | rpm | 42370 |
| No-load current | mA | 100 |
| Stall torque | mNm | 2.9 |
| Stall current | mA | 4480 |
| Load torque | mNm | 0.50 |
| Load speed | rpm | 35050 |
| Load current | mA | 860 |
| Max. output power | W | 3.2 |
| Max. efficiency | % | 72.4 |
| Back-EMF constant | mV/rpm | 0.07 |
| Torque constant | mNm/A | 0.66 |
| Speed/torque gradient | rpm/mNm | 14641 |
| Rotor inertia | g·cm² | 0.66 |
| Weight | g | 3.9 |
| Operating temperature range | ℃ | -20~+120 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
2D drawing L0720N5M
| Parameter | Unit | L0720N5M42-448-3.0 |
|---|---|---|
| Voltage | V | 3.0 |
| Terminal resistance | Ohm | 0.51 |
| No-load speed | rpm | 44860 |
| No-load current | mA | 190 |
| Stall torque | mNm | 3.5 |
| Stall current | mA | 5880 |
| Load torque | mNm | 0.50 |
| Load speed | rpm | 38480 |
| Load current | mA | 1000 |
| Max. output power | W | 4.1 |
| Max. efficiency | % | 67.4 |
| Back-EMF constant | mV/rpm | 0.06 |
| Torque constant | mNm/A | 0.62 |
| Speed/torque gradient | rpm/mNm | 12752 |
| Rotor inertia | g·cm² | 0.06 |
| Weight | g | 3.9 |
| Operating temperature range | ℃ | -20~+120 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
2D drawing L0720N5M
Characteristics Curve / Mode L0720N5M55-448-3.2
