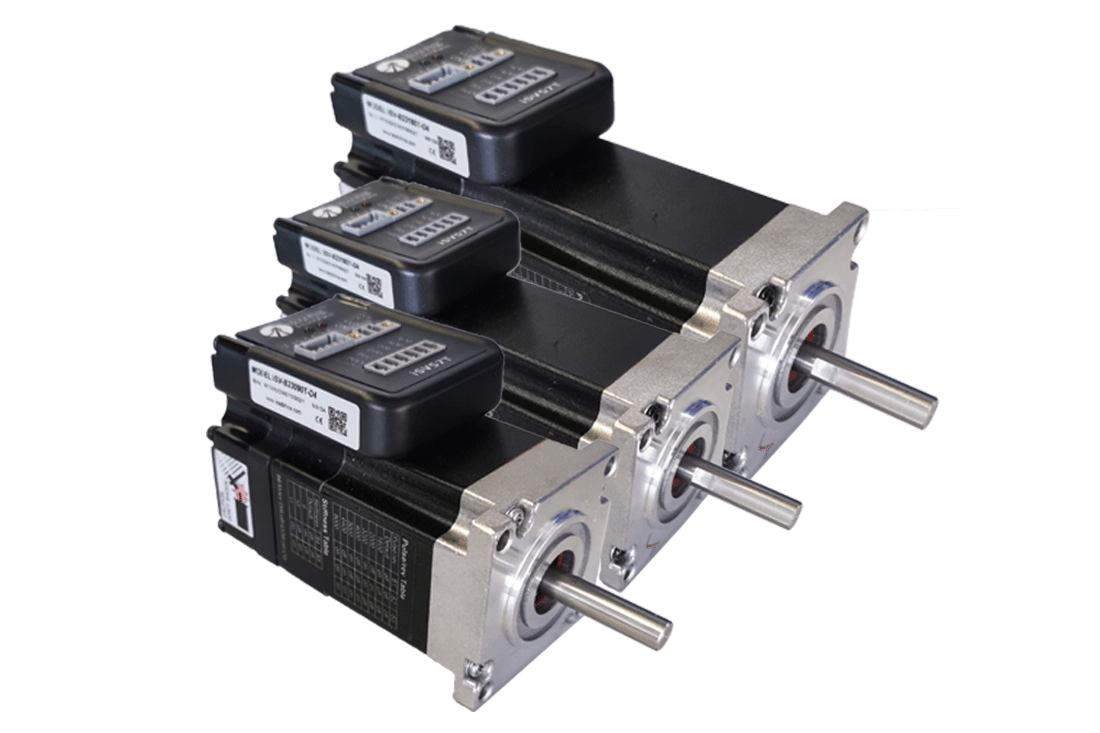

Name: iSV Series - KOCO MOTION
SKU: iSV Series

Motor charactistics	iSV-B23090T-S21	iSV-B23130T-S21	iSV-B23180T-S21

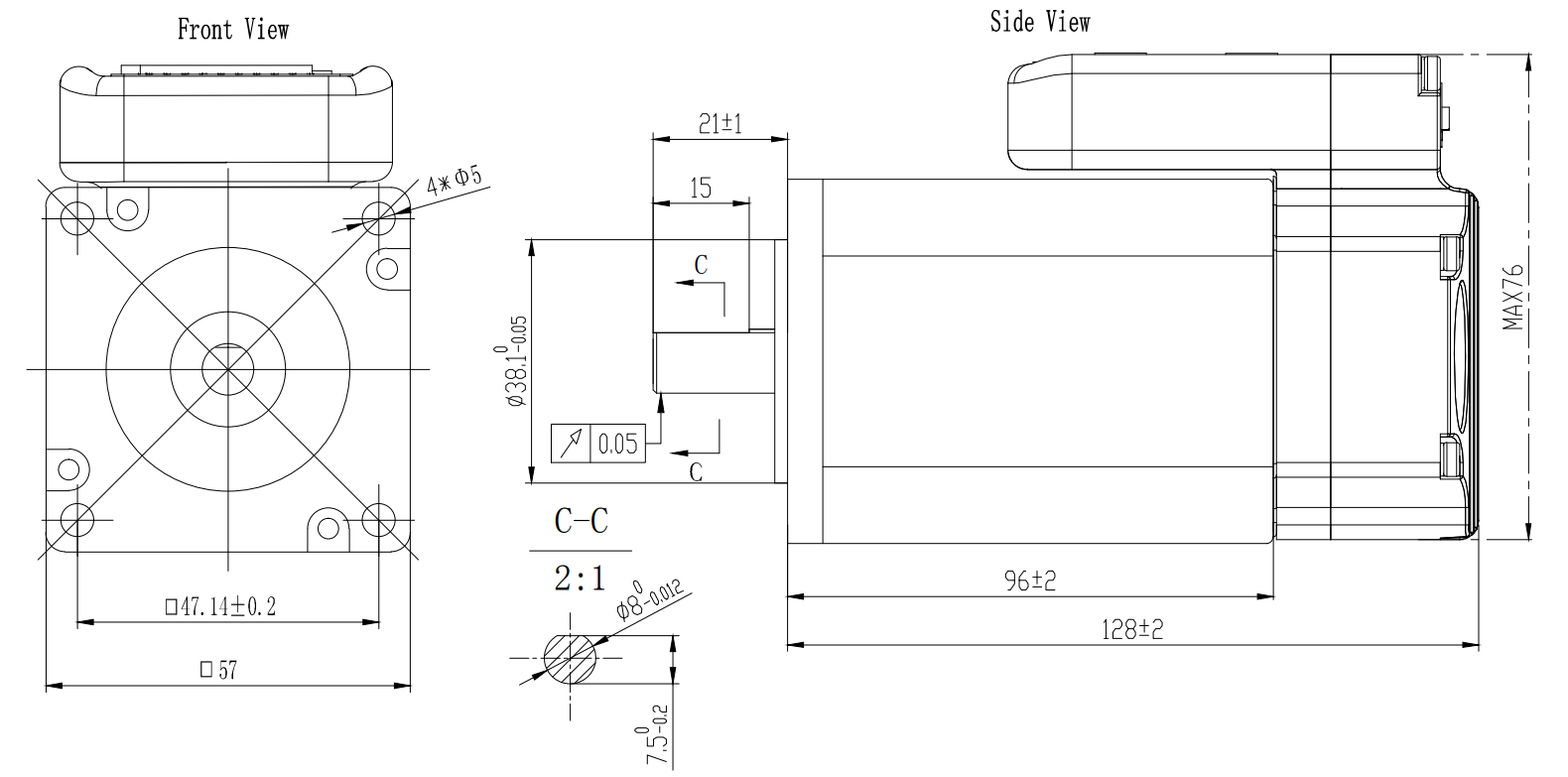

Frame size	23 Nema	23 Nema	23 Nema
Rated power	90 W	130 W	180 W
Rated voltage	36 V	36 V	36 V
Rated torque	0.3 Nm	0.45 Nm	0.6 Nm
Rated current (RMS)	3.6 A	5.6 A	7.5 A
Rated speed	3000 RPM	3000 RPM	3000 RPM
Encoder resolution	17 bit	17 bit	17 bit
Communication	Pulse+Direction	Pulse+Direction	Pulse+Direction
Brake	No	No	No

Features

Integrated compact size for saving mounting space & setup time, and reducing electrical interference Step & direction or CW/CCW command input for position or velocity control Compatible mounting size with stepper motor Smooth motor movement and good respond time

15 micro step resolution options via DIP switches

or any value from 200-51,200 (Increased by 1) via software configuration Isolated control inputs of Pulse, Direction and Enable In-position and fault outputs to external motion controllers for complete system controls. Over voltage, over-current, and position-error protection

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

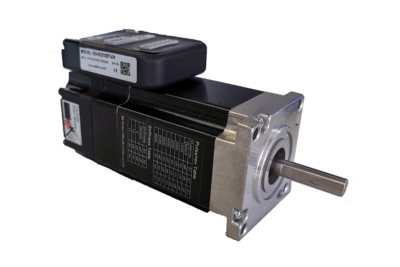

iSV-B23130T-S21

iSV Series

Datenblatt

1c0fc69cd32ae393110fb7a37010a5de_1650606674879.pdf (pdf, 777.81K)

Software

USB_Driver-for-Motion-Studio-（V1.07） (zip, 20.55M)

iSV-B23xxxT-S21_quick_start (rar, 926.55K)

iSV-B23090T-S21

Datenblatt


iSV-B23130T-S21

Datenblatt


iSV-B23180T-S21

Datenblatt


iSV-B23090T-S21

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Produkt

Stückzahl

Firma(erforderlich)

Telefon

Name

E-Mail(erforderlich)

Anschrift

Nachricht

CAPTCHA

Name

Dieses Feld dient zur Validierung und sollte nicht verändert werden.

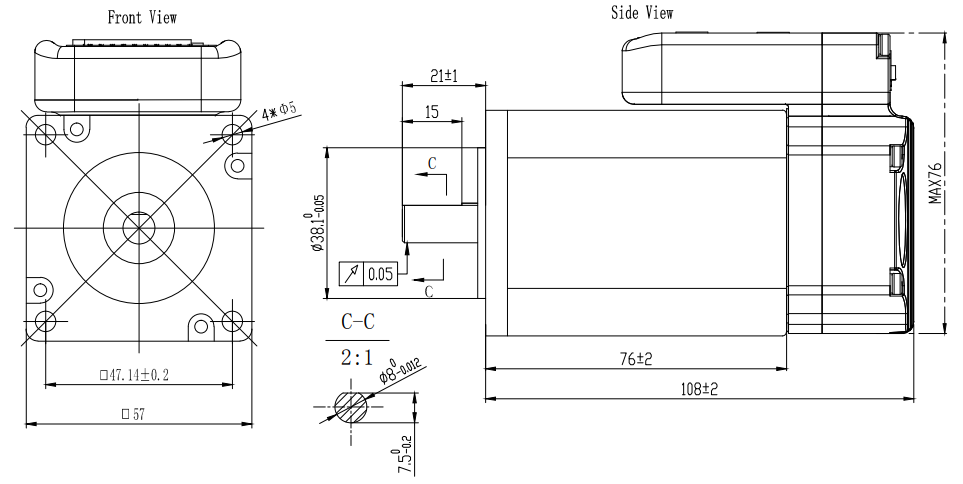

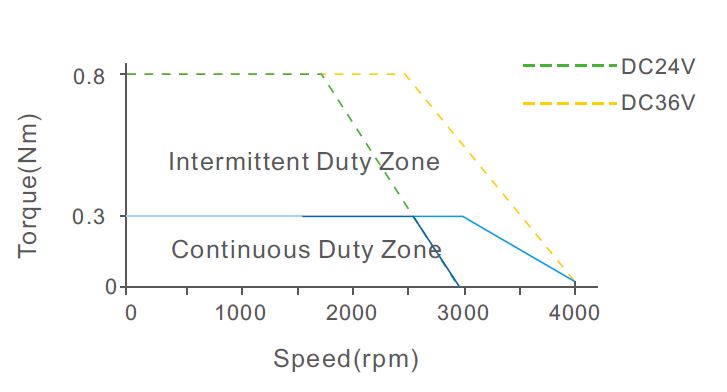

Specification	iSV-B23090T-S21
Frame size	23 Nema
Rated power	90 W
Rated voltage	36 V
Rated torque	0.3 Nm
Rated current (RMS)	3.6 A
Rated speed	3000 RPM
Encoder resolution	17 bit
Communication	Pulse+Direction
Brake	No

Features

Integrated compact size for saving mounting space & setup time, and reducing electrical interference Step & direction or CW/CCW command input for position or velocity control Compatible mounting size with stepper motor Smooth motor movement and good respond time

15 micro step resolution options via DIP switches

or any value from 200-51,200 (Increased by 1) via software configuration Isolated control inputs of Pulse, Direction and Enable In-position and fault outputs to external motion controllers for complete system controls. Over voltage, over-current, and position-error protection

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

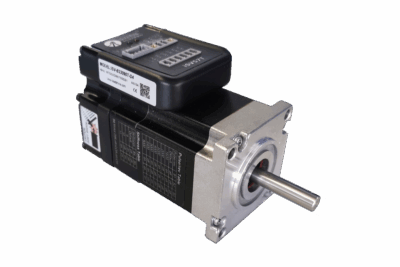

iSV-B23090T-S21


7729962a76ec42fa7ee02d5a9aaed883_1650606500055.pdf (pdf, 229.37K)

e232fc0ef59405ef3655e85388891086_1650606576842.rar (rar, 926.55K)

iSV-B23090T-S21

Datenblatt


iSV Series

Datenblatt

1c0fc69cd32ae393110fb7a37010a5de_1650606674879.pdf (pdf, 777.81K)

Software

USB_Driver-for-Motion-Studio-（V1.07） (zip, 20.55M)

iSV-B23xxxT-S21_quick_start (rar, 926.55K)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Produkt

Stückzahl

Firma(erforderlich)

Telefon

Name

E-Mail(erforderlich)

Anschrift

Nachricht

CAPTCHA

Name

Dieses Feld dient zur Validierung und sollte nicht verändert werden.

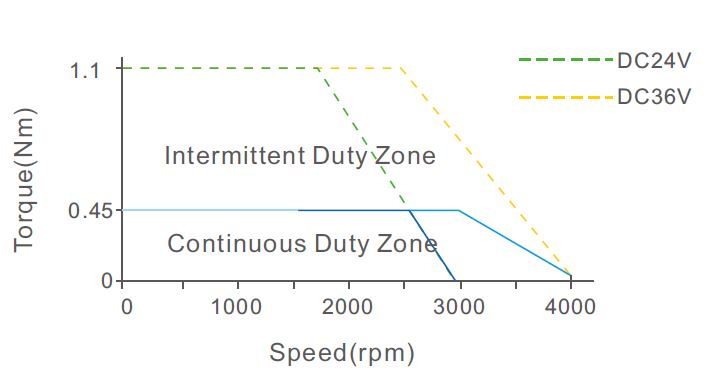

Specification	iSV-B23130T-S21
Frame size	23 Nema
Rated power	130 W
Rated voltage	36 V
Rated torque	0.45 Nm
Rated current (RMS)	5.6 A
Rated speed	3000 RPM
Encoder resolution	17 bit
Communication	Pulse+Direction
Brake	No

Features

Integrated compact size for saving mounting space & setup time, and reducing electrical interference Step & direction or CW/CCW command input for position or velocity control Compatible mounting size with stepper motor Smooth motor movement and good respond time

15 micro step resolution options via DIP switches

or any value from 200-51,200 (Increased by 1) via software configuration Isolated control inputs of Pulse, Direction and Enable In-position and fault outputs to external motion controllers for complete system controls. Over voltage, over-current, and position-error protection

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

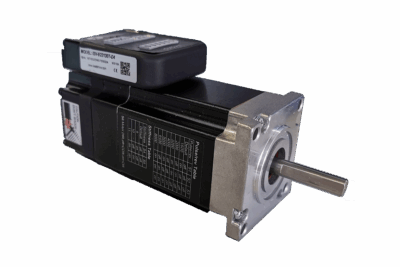

iSV-B23130T-S21


f62e4886748b06698c546822b5c0956c_1650606519935.pdf (pdf, 228.3K)

431a409d9eeefcb7040ad4d470d1e46f_1650606599801.rar (rar, 924.15K)

iSV-B23130T-S21

Datenblatt


iSV Series

Datenblatt

1c0fc69cd32ae393110fb7a37010a5de_1650606674879.pdf (pdf, 777.81K)

Software

USB_Driver-for-Motion-Studio-（V1.07） (zip, 20.55M)

iSV-B23xxxT-S21_quick_start (rar, 926.55K)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Produkt

Stückzahl

Firma(erforderlich)

Telefon

Name

E-Mail(erforderlich)

Anschrift

Nachricht

CAPTCHA

Phone

Dieses Feld dient zur Validierung und sollte nicht verändert werden.

Specification	iSV-B23180T-S21
Frame size	23 Nema
Rated power	180 W
Rated voltage	36 V
Rated torque	0.6 Nm
Rated current (RMS)	7.5 A
Rated speed	3000 RPM
Encoder resolution	17 bit
Communication	Pulse+Direction
Brake	No

Features

Integrated compact size for saving mounting space & setup time, and reducing electrical interference Step & direction or CW/CCW command input for position or velocity control Compatible mounting size with stepper motor Smooth motor movement and good respond time

15 micro step resolution options via DIP switches

or any value from 200-51,200 (Increased by 1) via software configuration Isolated control inputs of Pulse, Direction and Enable In-position and fault outputs to external motion controllers for complete system controls. Over voltage, over-current, and position-error protection

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

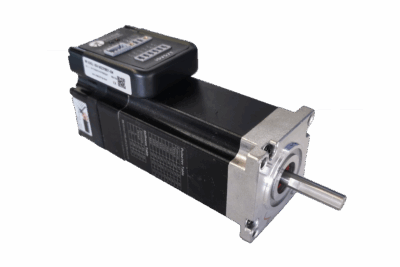

iSV-B23180T-S21


6717cc8cdedb9d83b2d43c600b7f7cfa_1650606542222.pdf (pdf, 228.73K)

b74b354fd374db78a3933afdef47aeef_1650606625882.rar (rar, 926.52K)

iSV-B23180T-S21

Datenblatt


iSV Series

Datenblatt

1c0fc69cd32ae393110fb7a37010a5de_1650606674879.pdf (pdf, 777.81K)

Software

USB_Driver-for-Motion-Studio-（V1.07） (zip, 20.55M)

iSV-B23xxxT-S21_quick_start (rar, 926.55K)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Produkt

Stückzahl

Firma(erforderlich)

Telefon

Name

E-Mail(erforderlich)

Anschrift

Nachricht

CAPTCHA

Name

Dieses Feld dient zur Validierung und sollte nicht verändert werden.
