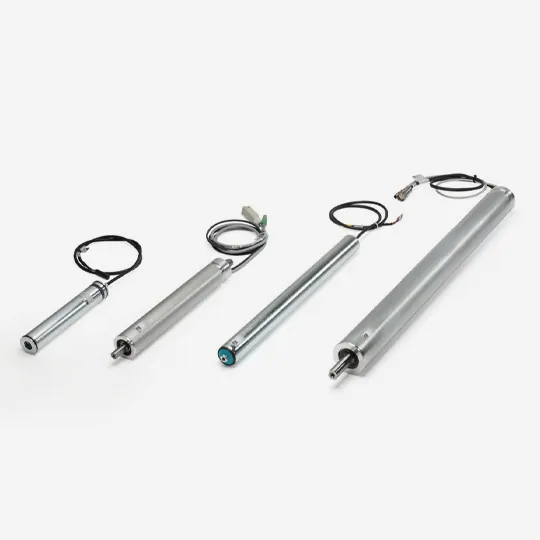

Name: Gearless Motoroller Frameless - KOCO MOTION
SKU: Gearless Motoroller Frameless

Specification

Parameter	Unit	Gearless Motoroller Frameless MTR FL 46 75 06	Gearless Motoroller Frameless MTR FL 46 75 13	Gearless Motoroller Frameless MTR FL 46 140 13	Gearless Motoroller Frameless MTR FL 76 100 14
Stall torque	Nm	0.74	0.74	1.5	3.6
Peak torque	Nm	2.2	2.2	4.5	22
Rated torque	Nm	0.6	0.6	1.35	3.1
Rated working speed	rpm	800	800	800	800
Rated voltage	Vdc	24	48	48	60
Maximum working speed @ 24 Vdc	rpm	1000	500	500	800
Maximum working speed @ 48 Vdc	rpm	1150	1150	1000	–
Maximum working speed @ 60 Vdc	rpm	–	–	–	–
Maximum working speed @ 65 Vdc	rpm	–	–	–	1000
Rated output power	W	50	50	115	260
Stall current	Arms	3.3	1.63	3.3	6.1
Peak current	Arms	11	5.71	10.61	41
Rated current	Arms	2.7	1.33	3	5.2
Torque constant +/- 10%	Nm/Arms	0.22	0.45	0.45	0.59
Voltage constant +/- 10%	Vrsm/Krpm	13.6	27.6	27.6	36
Phase/pase resistance +/- 10% @25°C	Ω	0.77	2.64	1.23	0.51
Phase/pase resistance +/- 10% @25°C	mH	0.77	2.64	1.23	0.51
Electrical time constant	ms	1.75	2	2.3	1.37
Rotor inertia	kg·cm²	5	5	6.1	23.2
Motor weight	kg·cm²	1.96	1.96	2.73	5.1
Axial shaft load @ 800 rpm	N	110	110	110	220
Radial shaft load @800 rpm applied on rotor’s centering	N	220	220	220	500

Optionen

Feedback

H1 Hall Sensor E1 Incremental encoder ABZ – 3584 cpr

Connection

D0 – cable output with connectors

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
