BH2245NH2B

Name: BH2245NH2B - KOCO MOTION
SKU: BH2245NH2B

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

inkl. MwSt.

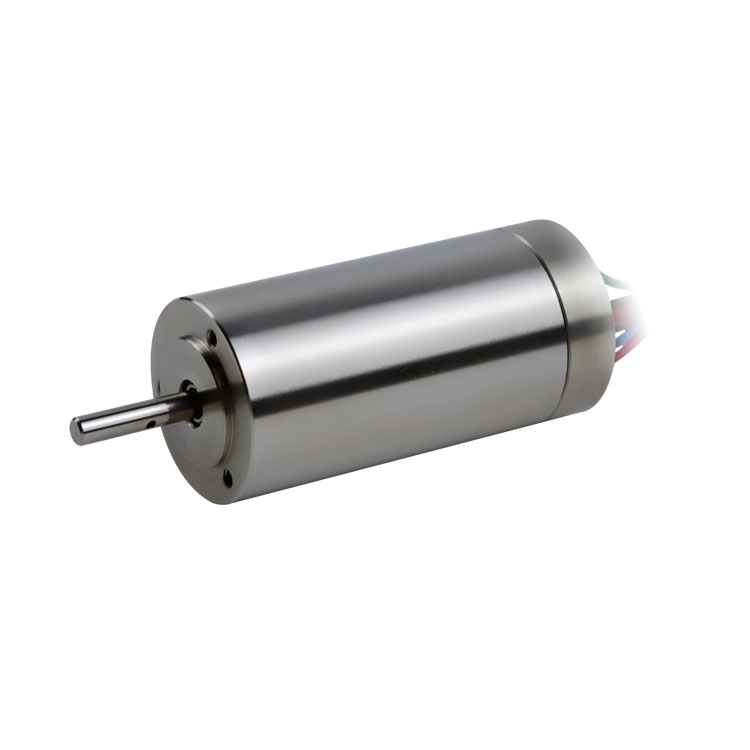

22mm BLDC, inner rotor, slotless, sensored, high efficiency

Artikelnummer: BH2245NH2B Kategorie: Inner Rotor

Beschreibung

Beschreibung

22mm BLDC, inner rotor, slotless, sensored, high efficiency

Produktvergleich

Motor Characteristics	BH2245NH2B01-400-24.0-0024	BH2245NH2B02-640-24.0-****
Voltage	24.0 V	24.0 V
Terminal resistance	0.44 Ω	0.44 Ω
No-load speed	39000 rpm	39000 rpm
No-load current	0.21 A	0.21 A
Stall torque	318.1 mNm	318.1 mNm
Stall current	54.5 A	54.5 A
Nominal torque	11 mNm	11 mNm
Nominal speed	37650 rpm	37650 rpm
Nominal current	2.1 A	2.1 A
Max. output power	325 W	325 W
Max. efficiency	88.1 %	88.1 %
Back-EMF constant	0.613 mV/rpm	0.613 mV/rpm
Torque constant	5.85 mNm/A	5.85 mNm/A
KV Value	1630 rpm/V	2710 rpm/V
Speed/torque gradient	123 rpm/mNm	123 rpm/mNm
Rotor inertia	1.49 gcm²	1.49 gcm²
Weight	92.0 g	92.0 g
Thermal resistance housing-ambient	6.41 K/W	6.41 K/W
Thermal resistance winding-housing	0.37 K/W	0.37 K/W
Thermal time constant motor	885 s	885 s
Thermal time constant winding	830 s	830 s
Operating temperature range	-40~+120	-40~+120
Thermal class of winding	155 °C	155 °C
Axial play	0.012 mm	0.012 mm
Radial play	0.008 mm	0.008 mm
Axial load dynamic	1.5 N	1.5 N
Axial load static	60 N	60 N
Radial load at 3 mm from mounting face	10 N	10 N
No. of pole pairs	1	1
Bearings	2 ball bearings	2 ball bearings
Commutation	Hall Sensor	Hall Sensor
Protection class	20 IP	20 IP

Optionen

lead wires length shaft length special coils gear heads bearing type Hall-sensor encoder driver

Anwendungen

precision drives in medical equipment industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

BH2245NH2B

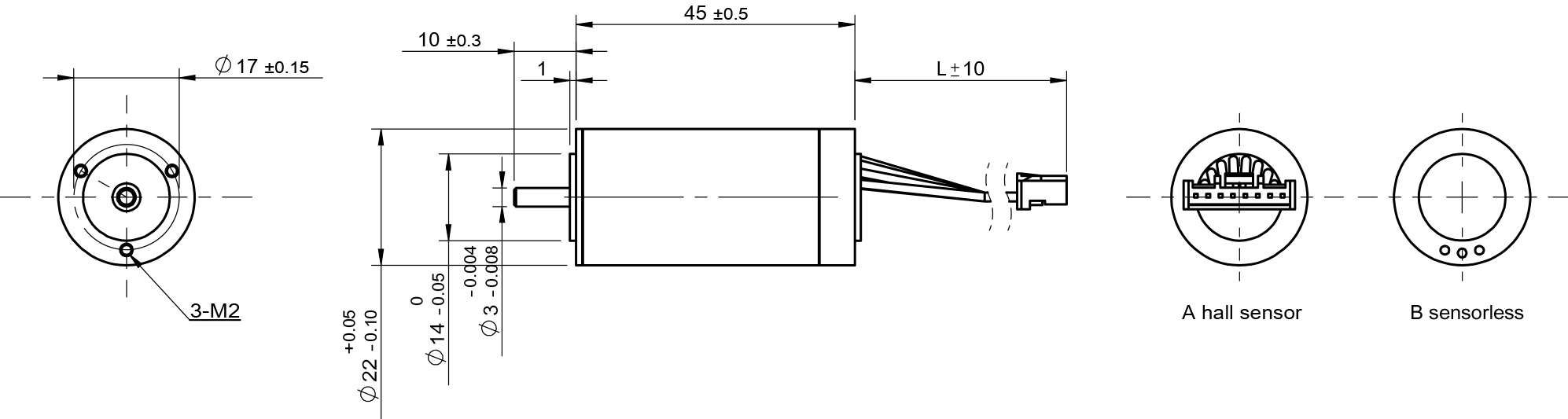

2D-drawing-BH2245NH2B (png, 6.51K)
