B1220N2B

Name: B1220N2B - KOCO MOTION
SKU: B1220N2B

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

inkl. MwSt.

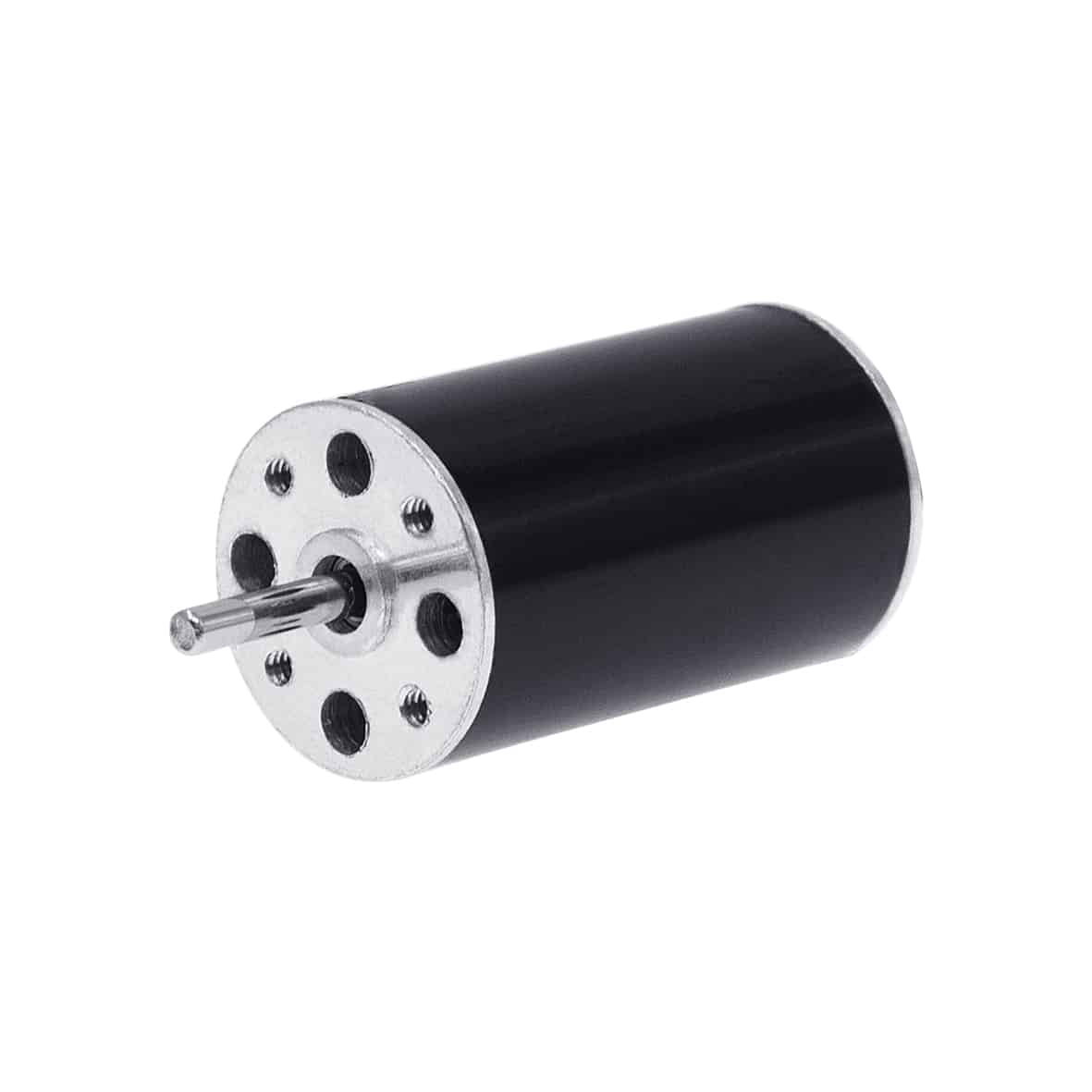

12mm BLDC, inner rotor, slotless, sensorless

Artikelnummer: B1220N2B Kategorie: Inner Rotor

Beschreibung

Beschreibung

12mm BLDC, inner rotor, slotless, sensorless

Produktvergleich

Characteristics	B1220N2B03-230-7.4	B1220N2B02-172-6.0	B1220N2B01-175-5.0
Voltage	7.4 V	6.0 V	5.0 V
Terminal resistance	3.8 Ω	3.4 Ω	2 Ω
No-load speed	23000 rpm	17200 rpm	17500 rpm
No-load current	0.1 A	0.15 A	0.18 A
Stall torque	5.3 mNm	4.9 mNm	5.8 mNm
Stall current	2 A	1.8 A	2.5 A
Nominal torque	1.3 mNm	1.3 mNm	1.4 mNm
Nominal speed	15300 rpm	10800 rpm	11600 rpm
Nominal current	0.57 A	0.6 A	0.78 A
Max. output power	3.3 W	2.2 W	2.5 W
Max. efficiency	62 %	50 %	51 %
Back-EMF constant	0.3 mV/rpm	0.3 mV/rpm	0.3 mV/rpm
Torque constant	2.9 mNm/A	3.0 mNm/A	2.5 mNm/A
KV Value	3100 rpm/V	2900 rpm/V	3500 rpm/V
Speed/torque gradient	3800 rpm/mNm	3700 rpm/mNm	3030 rpm/mNm
Rotor inertia	0.17 gcm²	0.17 gcm²	0.17 gcm²
Weight	9.5 g	9.5 g	9.5 g
Thermal resistance housing-ambient	32 K/W	32 K/W	32 K/W
Thermal resistance winding-housing	5.5 K/W	5.5 K/W	5.5 K/W
Thermal time constant motor	190 s	190 s	190 s
Thermal time constant winding	1.5 s	1.5 s	1.5 s
Operating temperature range	-40~+100	-40~+100	-40~+100
Thermal class of winding	155 °C	155 °C	155 °C
Axial play	0.012 mm	0.012 mm	0.012 mm
Radial play	0.008 mm	0.008 mm	0.008 mm
Axial load dynamic	1 N	1 N	1 N
Axial load static	25 N	25 N	25 N
Radial load at 3 mm from mounting face	6.3 N	6.3 N	6.3 N
No. of pole pairs	1	1	1
Bearings	2 ball bearings	2 ball bearings	2 ball bearings
Protection class	20 IP	20 IP	20 IP
Commutation	Sensorless	Sensorless	Sensorless

Optionen

lead wires length shaft length special coils gear heads bearing type encoder driver

Anwendungen

precision drives in medical equipment industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

B1220N2B

2D-drawing-B1220N2B (png, 118.17K)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Produkt

Stückzahl

Firma(erforderlich)

Telefon

Name

E-Mail(erforderlich)

Anschrift

Nachricht

CAPTCHA

Dieses Feld dient zur Validierung und sollte nicht verändert werden.

Specification	B1220N2B03-230-7.4
Voltage	7.4 V
Terminal resistance	3.8 Ω
No-load speed	23000 rpm
No-load current	0.1 A
Stall torque	5.3 mNm
Stall current	2 A
Nominal torque	1.3 mNm
Nominal speed	15300 rpm
Nominal current	0.57 A
Max. output power	3.3 W
Max. efficiency	62 %
Back-EMF constant	0.3 mV/rpm
Torque constant	2.9 mNm/A
KV Value	3100 rpm/V
Speed/torque gradient	3800 rpm/mNm
Rotor inertia	0.17 gcm²
Weight	9.5 g
Thermal resistance housing-ambient	32 K/W
Thermal resistance winding-housing	5.5 K/W
Thermal time constant motor	190 s
Thermal time constant winding	1.5 s
Operating temperature range	-40~+100 °C
Thermal class of winding	155 °C
Axial play	0.012 mm
Radial play	0.008 mm
Axial load dynamic	1 N
Axial load static	25 N
Radial load at 3 mm from mounting face	6.3 N
No. of pole pairs	1
Bearings	2 ball bearings
Protection class	20 IP
Commutation	Sensorless

Optionen

lead wires length shaft length special coils gear heads bearing type encoder driver

Anwendungen

precision drives in medical equipment industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

B1220N2B

2D-drawing-B1220N2B (png, 118.17K)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Produkt

Stückzahl

Firma(erforderlich)

Telefon

Name

E-Mail(erforderlich)

Anschrift

Nachricht

CAPTCHA

Comments

Dieses Feld dient zur Validierung und sollte nicht verändert werden.

Specification	B1220N2B02-172-6.0
Voltage	6.0 V
Terminal resistance	3.4 Ω
No-load speed	17200 rpm
No-load current	0.15 A
Stall torque	4.9 mNm
Stall current	1.8 A
Nominal torque	1.3 mNm
Nominal speed	10800 rpm
Nominal current	0.6 A
Max. output power	2.2 W
Max. efficiency	50 %
Back-EMF constant	0.3 mV/rpm
Torque constant	3.0 mNm/A
KV Value	2900 rpm/V
Speed/torque gradient	3700 rpm/mNm
Rotor inertia	0.17 gcm²
Weight	9.5 g
Thermal resistance housing-ambient	32 K/W
Thermal resistance winding-housing	5.5 K/W
Thermal time constant motor	190 s
Thermal time constant winding	1.5 s
Operating temperature range	-40~+100 °C
Thermal class of winding	155 °C
Axial play	0.012 mm
Radial play	0.008 mm
Axial load dynamic	1 N
Axial load static	25 N
Radial load at 3 mm from mounting face	6.3 N
No. of pole pairs	1
Bearings	2 ball bearings
Protection class	20 IP
Commutation	Sensorless

Optionen

lead wires length shaft length special coils gear heads bearing type encoder driver

Anwendungen

precision drives in medical equipment industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

B1220N2B

2D-drawing-B1220N2B (png, 118.17K)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Produkt

Stückzahl

Firma(erforderlich)

Telefon

Name

E-Mail(erforderlich)

Anschrift

Nachricht

CAPTCHA

Comments

Dieses Feld dient zur Validierung und sollte nicht verändert werden.

Specification	B1220N2B01-175-5.0
Voltage	5.0 V
Terminal resistance	2 Ω
No-load speed	17500 rpm
No-load current	0.18 A
Stall torque	5.8 mNm
Stall current	2.5 A
Nominal torque	1.4 mNm
Nominal speed	11600 rpm
Nominal current	0.78 A
Max. output power	2.5 W
Max. efficiency	51 %
Back-EMF constant	0.3 mV/rpm
Torque constant	2.5 mNm/A
KV Value	3500 rpm/V
Speed/torque gradient	3030 rpm/mNm
Rotor inertia	0.17 gcm²
Weight	9.5 g
Thermal resistance housing-ambient	32 K/W
Thermal resistance winding-housing	5.5 K/W
Thermal time constant motor	190 s
Thermal time constant winding	1.5 s
Operating temperature range	-40~+100 °C
Thermal class of winding	155 °C
Axial play	0.012 mm
Radial play	0.008 mm
Axial load dynamic	1 N
Axial load static	25 N
Radial load at 3 mm from mounting face	6.3 N
No. of pole pairs	1
Bearings	2 ball bearings
Protection class	20 IP
Commutation	Sensorless

Optionen

lead wires length shaft length special coils gear heads bearing type encoder driver

Anwendungen

precision drives in medical equipment industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

B1220N2B

2D-drawing-B1220N2B (png, 118.17K)
