B1635N2B

Name: B1635N2B - KOCO MOTION
SKU: B1635N2B

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

inkl. MwSt.

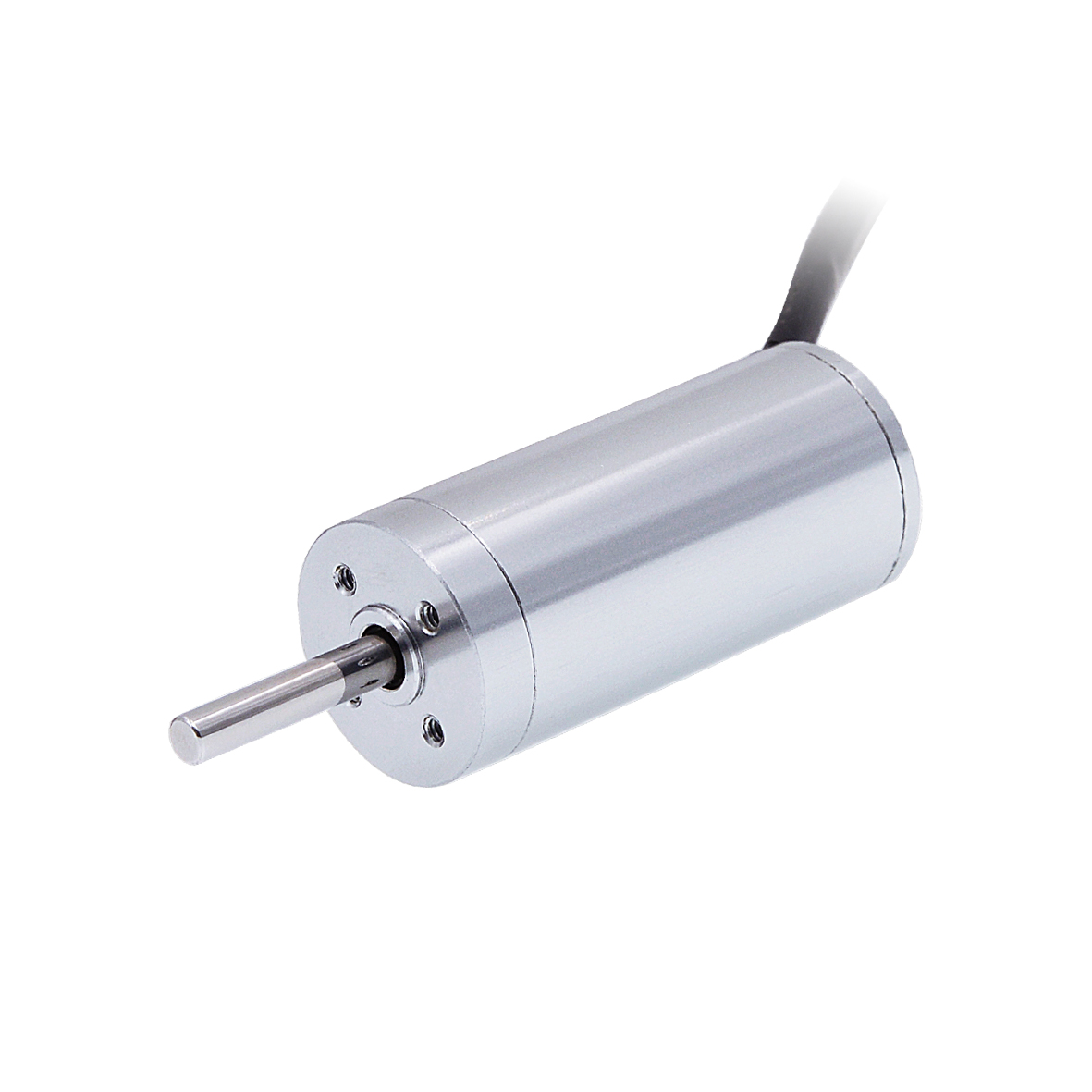

16mm BLDC, inner rotor, slotless, sensorless

Artikelnummer: B1635N2B Kategorie: Inner Rotor

Beschreibung

Beschreibung

16mm BLDC, inner rotor, slotless, sensorless

Produktvergleich

Characteristics	B1635N2B01-450-12.0	B1635N2B02-200-24.0	B1635N2B03-120-3.7
Voltage	12.0 V	24 V	3.7 V
Terminal resistance	0.35 Ω	11.6 Ω	0.7 Ω
No-load speed	45000 rpm	20000 rpm	12000 rpm
No-load current	0.35 A	0.2 A	0.2 A
Stall torque	85 mNm	19.3 mNm	14.4 mNm
Stall current	34 A	2 A	5.2 A
Nominal torque	1.5 mNm	1.5 mNm	1.5 mNm
Nominal speed	43800 rpm	18000 rpm	10000 rpm
Nominal current	0.96 A	0.35 A	0.75 A
Max. output power	100 W	10 W	4.5 W
Max. efficiency	81 %	47.0 %	64.8 %
Back-EMF constant	0.3 mV/rpm	1.00 mV/rpm	0.29 mV/rpm
Torque constant	2.5 mNm/A	10.3 mNm/A	2.8 mNm/A
KV Value	3750 rpm/V	833 rpm/V	3242 rpm/V
Speed/torque gradient	530 rpm/mNm	1033 rpm/mNm	832 rpm/mNm
Rotor inertia	1.5 gcm²	1.5 gcm²	1.5 gcm²
Weight	40 g	40 g	40 g
Thermal resistance housing-ambient	17 K/W	17 K/W	17 K/W
Thermal resistance winding-housing	4.8 K/W	4.8 K/W	4.8 K/W
Thermal time constant motor	250 s	250 s	250 s
Thermal time constant winding	6 s	6 s	6 s
Operating temperature range	-40~+120	-40~+120	-40~+120
Thermal class of winding	155 °C	155 °C	155 °C
Axial play	0.012 mm	0.012 mm	0.012 mm
Radial play	0.008 mm	0.008 mm	0.008 mm
Axial load dynamic	1.5 N	1.5 N	1.5 N
Axial load static	37 N	37 N	37 N
Radial load at 3 mm from mounting face	12 N	12 N	12 N
No. of pole pairs	1	1	1
Bearings	2 ball bearings	2 ball bearings	2 ball bearings
Protection class	20 IP	20 IP	20 IP
Commutation	Sensorless	Sensorless	Sensorless

Optionen

lead wires length shaft length special coils gear heads encoder driver

Anwendungen

industrial automation medical equipment

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

B1635N2B

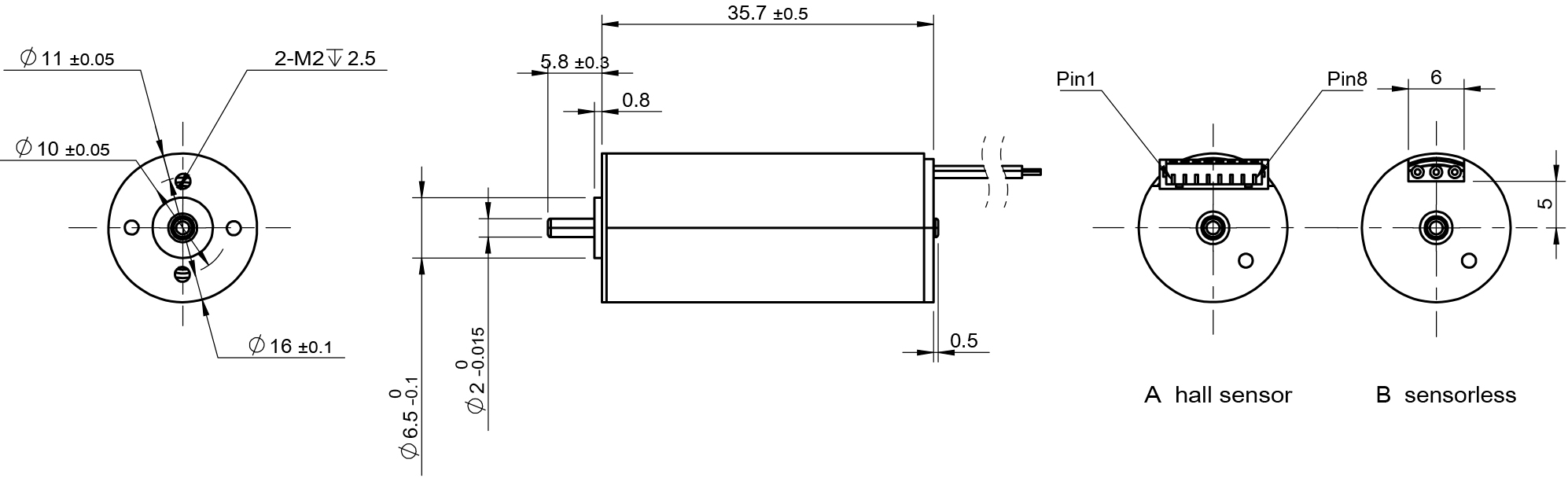

2D-drawing-B1635N2B (png, 7.66K)
