2543N9C2B05-65-48.0

Name: 2543N9C2B05-65-48.0 - KOCO MOTION
SKU: 2543N9C2B05-65-48.0

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

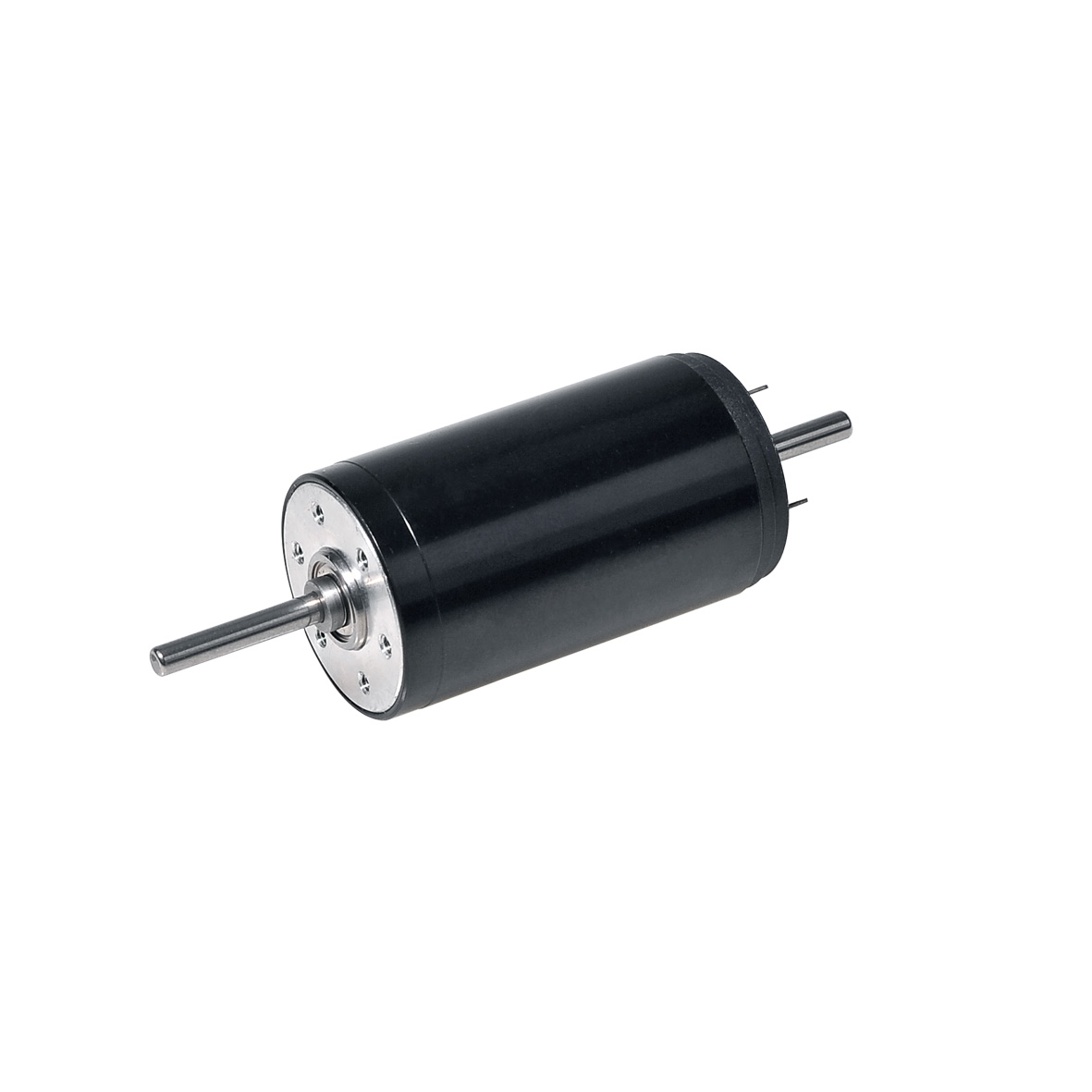

25mm 24V dual shaft DC motor

Artikelnummer: 2543N9C2B05-65-48.0 Kategorie: Coreless Motors

Beschreibung

Beschreibung

Graphite Brush

Characteristics

Parameter	Unit	2543N9C2B05-65-48.0
Voltage	V	48.0
Terminal resistance	Ohm	23.0
No-load speed	rpm	6500
No-load current	mA	20
Stall torque	mNm	144.6
Stall current	mA	2090
Nominal torque	mNm	42.6
Nominal speed	rpm	4580
Nominal current	mA	630
Max. output power	W	24.6
Max. efficiency	%	81
Back-EMF constant	mV/rpm	7.3
Torque constant	mNm/A	69.8
Speed/torque gradient	rpm/mNm	45.0
Rotor inertia	g·cm²	13.2
Weight	g	98
Thermal resistance housing-ambient	K/W	11.04
Thermal resistance winding-housing	K/W	4.67
Thermal time constant motor	s	266
Thermal time constant winding	s	123
Operating temperature range	°C	-20~+120
Thermal class of winding	°C	155
Axial play	mm	0.025
Radial play	mm	0.02~0.15
Axial load dynamic	N	20
Axial load static	N	60
Radial load at 3 mm from mounting face	N	40
No. of pole pairs		1
Bearings		2 ball bearings
Commutator		metal 9 segments
Protection class	IP	20

Optionen

lead wires length shaft length special coils gear heads encoder

Anwendungen

medical equipment and devices healthcare products automotive robotics industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

2543N9C2B

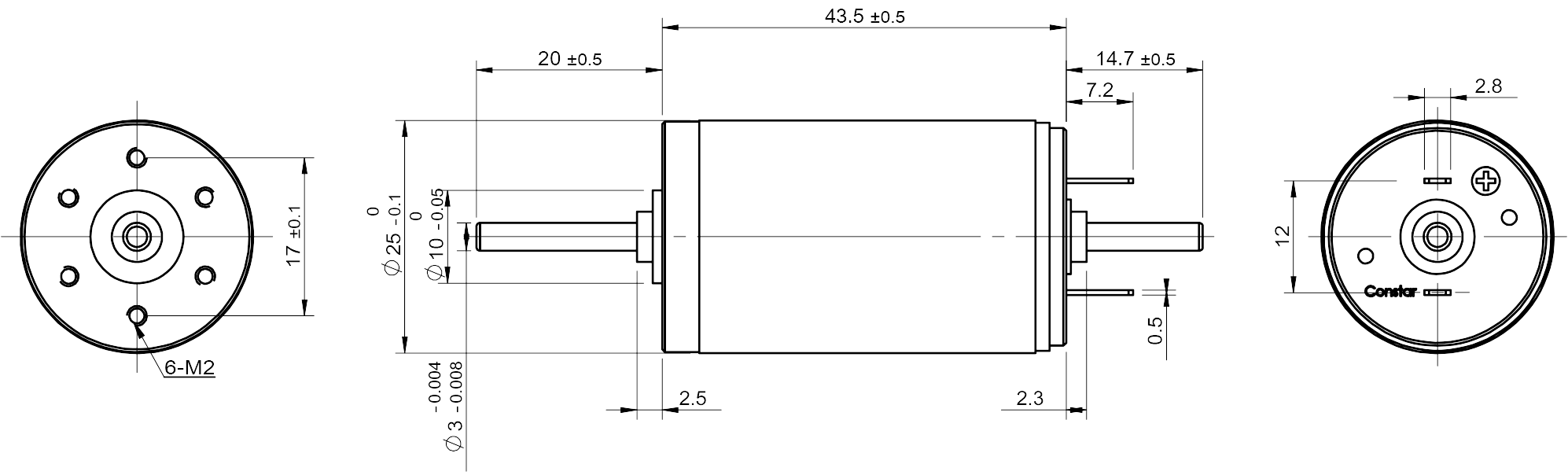

2D drawing 2543N9C2B
