| Parameter | Unit | L1630N5M11-76-5.0 | L1630N5M35-25-3.0 | L1630N5M22-120-6.0 |
|---|---|---|---|---|
| Voltage | V | 5.0 | 3.0 | 6.0 |
| Terminal resistance | Ohm | 3.1 | 7.2 | 1.4 |
| No-load speed | rpm | 7700 | 2500 | 12000 |
| No-load current | mA | 25 | 15 | 30 |
| Stall torque | mNm | 9.8 | 4.5 | 20.2 |
| Stall current | mA | 1610 | 420 | 4290 |
| Load torque | mNm | 0.5 | 1.0 | 2.0 |
| Load speed | rpm | 7310 | 1940 | 10810 |
| Load current | mA | 110 | 110 | 450 |
| Max. output power | W | 2.0 | 0.3 | 6.4 |
| Max. efficiency | % | 78 | 66 | 84 |
| Back-EMF constant | mV/rpm | 0.6 | 1.2 | 0.5 |
| Torque constant | mNm/A | 6.1 | 11 | 4.7 |
| Speed/torque gradient | rpm/mNm | 780 | 560 | 590 |
| Rotor inertia | g·cm² | 0.7 | 0.7 | 0.7 |
| Weight | g | 25.2 | 25.2 | 25.2 |
| Operating temperature range | ℃ | -20~+85 | -20~+85 | -20~+85 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

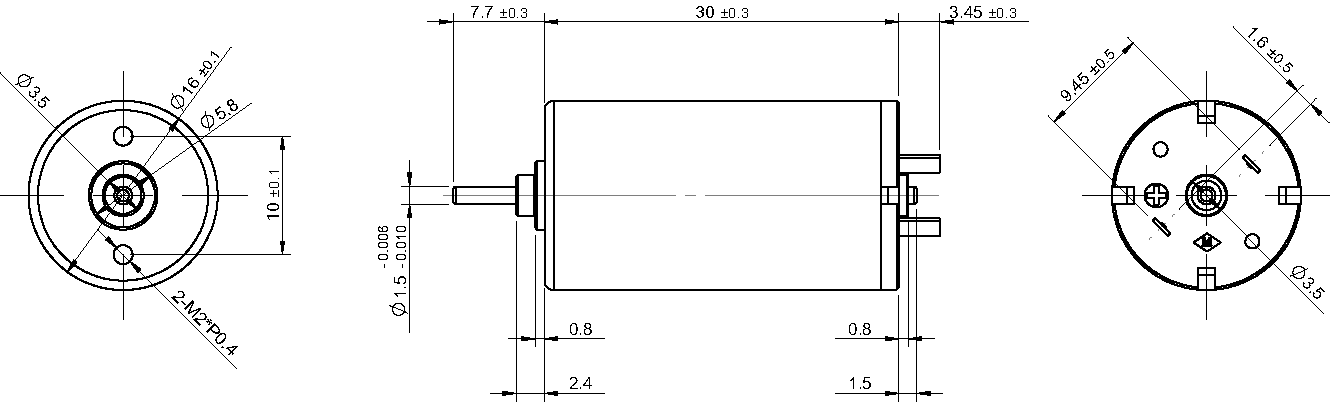

2D drawing L1630N5M

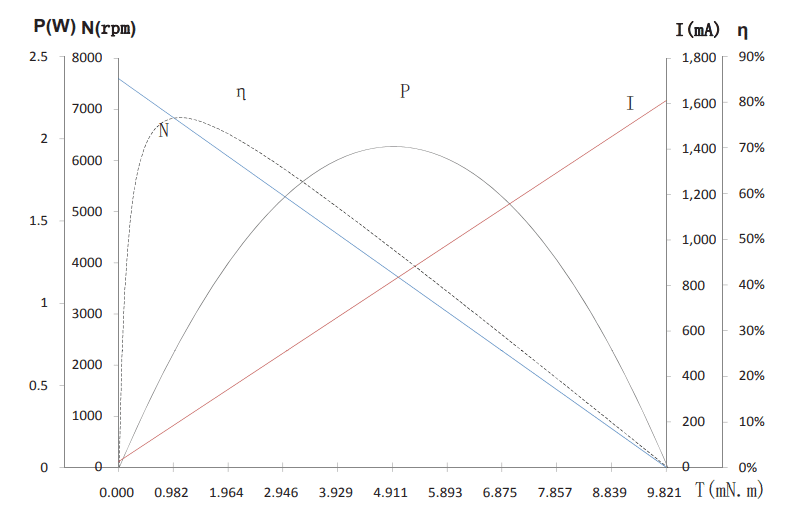

Characteristics Curve / Model L1630N5M11-76-5.0
| Parameter | Unit | L1630N5M11-76-5.0 |
|---|---|---|
| Voltage | V | 5.0 |
| Terminal resistance | Ohm | 3.1 |
| No-load speed | rpm | 7700 |
| No-load current | mA | 25 |
| Stall torque | mNm | 9.8 |
| Stall current | mA | 1610 |
| Load torque | mNm | 0.5 |
| Load speed | rpm | 7310 |
| Load current | mA | 110 |
| Max. output power | W | 2.0 |
| Max. efficiency | % | 78 |
| Back-EMF constant | mV/rpm | 0.6 |
| Torque constant | mNm/A | 6.1 |
| Speed/torque gradient | rpm/mNm | 780 |
| Rotor inertia | g·cm² | 0.7 |
| Weight | g | 25.2 |
| Operating temperature range | ℃ | -20~+85 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Characteristics Curve / Model L1630N5M11-76-5.0
| Parameter | Unit | L1630N5M35-25-3.0 |
|---|---|---|
| Voltage | V | 3.0 |
| Terminal resistance | Ohm | 7.2 |
| No-load speed | rpm | 2500 |
| No-load current | mA | 15 |
| Stall torque | mNm | 4.5 |
| Stall current | mA | 420 |
| Load torque | mNm | 1.0 |
| Load speed | rpm | 1940 |
| Load current | mA | 110 |
| Max. output power | W | 0.3 |
| Max. efficiency | % | 66 |
| Back-EMF constant | mV/rpm | 1.2 |
| Torque constant | mNm/A | 11 |
| Speed/torque gradient | rpm/mNm | 560 |
| Rotor inertia | g·cm² | 0.7 |
| Weight | g | 25.2 |
| Operating temperature range | ℃ | -20~+85 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
2D drawing L1630N5M
| Parameter | Unit | L1630N5M22-120-6.0 |
|---|---|---|
| Voltage | V | 6.0 |
| Terminal resistance | Ohm | 1.4 |
| No-load speed | rpm | 12000 |
| No-load current | mA | 30 |
| Stall torque | mNm | 20.2 |
| Stall current | mA | 4290 |
| Load torque | mNm | 2.0 |
| Load speed | rpm | 10810 |
| Load current | mA | 450 |
| Max. output power | W | 6.4 |
| Max. efficiency | % | 84 |
| Back-EMF constant | mV/rpm | 0.5 |
| Torque constant | mNm/A | 4.7 |
| Speed/torque gradient | rpm/mNm | 590 |
| Rotor inertia | g·cm² | 0.7 |
| Weight | g | 25.2 |
| Operating temperature range | ℃ | -20~+85 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
2D drawing L1630N5M
Characteristics Curve / Model L1630N5M11-76-5.0
