Precious Metal Brushes
| Parameter | Unit | C1718R14-0025 | C1718R34B-0059 | C1718R14B-0091 |
|---|---|---|---|---|
| Voltage | V | 6.0 | 7.4 | 11.0 |
| Terminal resistance | Ω | 4 | 3 | 5.1 |
| No-load speed | rpm | 18500 | 16000 | 25200 |
| No-load current | mA | 80 | 70 | 80 |
| Stall torque | mNm | 3.3 | 6.53 | 5.61 |
| Stall current | mA | 1089 | 1670 | 1569 |
| Load torque | mNm | 0.39 | 0.49 | 0.49 |
| Load speed | rpm | 16300 | 14800 | 23000 |
| Load current | mA | 200 | 190 | 210 |
| Max. output power | W | 1.60 | 2.74 | 3.71 |
| Max. efficiency | % | 60.6 | 61.1 | 57.2 |
| Back-EMF constant | mV/rpm | 0.31 | 0.45 | 0.42 |
| Torque constant | mNm/A | 3.27 | 4.08 | 3.77 |
| Speed/torque gradient | rpm/mNm | 5612 | 2449 | 4490 |
| Varistor | Yes | Yes | Yes | |
| Weight | g | 12.6 | 14.5 | 12.8 |
| Operating temperature range | °C | -20~+60 | -20~+60 | -20~+60 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

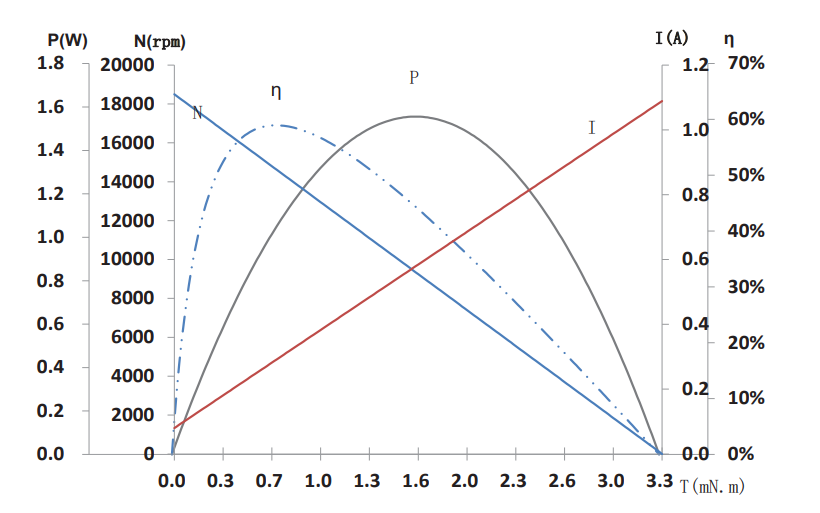

Characteristics Curve / Model C1718R14-0025
| Parameter | Unit | C1718R14-0025 |
|---|---|---|
| Voltage | V | 6.0 |
| Terminal resistance | Ω | 4 |
| No-load speed | rpm | 18500 |
| No-load current | mA | 80 |
| Stall torque | mNm | 3.3 |
| Stall current | mA | 1089 |
| Load torque | mNm | 0.39 |
| Load speed | rpm | 16300 |
| Load current | mA | 200 |
| Max. output power | W | 1.60 |
| Max. efficiency | % | 60.6 |
| Back-EMF constant | mV/rpm | 0.31 |
| Torque constant | mNm/A | 3.27 |
| Speed/torque gradient | rpm/mNm | 5612 |
| Varistor | Yes | |
| Weight | g | 12.6 |
| Operating temperature range | °C | -20~+60 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Characteristics Curve / Model C1718R14-0025
| Parameter | Unit | C1718R34B-0059 |
|---|---|---|
| Voltage | V | 7.4 |
| Terminal resistance | Ω | 3 |
| No-load speed | rpm | 16000 |
| No-load current | mA | 70 |
| Stall torque | mNm | 6.53 |
| Stall current | mA | 1670 |
| Load torque | mNm | 0.49 |
| Load speed | rpm | 14800 |
| Load current | mA | 190 |
| Max. output power | W | 2.74 |
| Max. efficiency | % | 61.1 |
| Back-EMF constant | mV/rpm | 0.45 |
| Torque constant | mNm/A | 4.08 |
| Speed/torque gradient | rpm/mNm | 2449 |
| Varistor | Yes | |
| Weight | g | 14.5 |
| Operating temperature range | °C | -20~+60 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | C1718R14B-0091 |
|---|---|---|
| Voltage | V | 11.0 |
| Terminal resistance | Ω | 5.1 |
| No-load speed | rpm | 25200 |
| No-load current | mA | 80 |
| Stall torque | mNm | 5.61 |
| Stall current | mA | 1569 |
| Load torque | mNm | 0.49 |
| Load speed | rpm | 23000 |
| Load current | mA | 210 |
| Max. output power | W | 3.71 |
| Max. efficiency | % | 57.2 |
| Back-EMF constant | mV/rpm | 0.42 |
| Torque constant | mNm/A | 3.77 |
| Speed/torque gradient | rpm/mNm | 4490 |
| Varistor | Yes | |
| Weight | g | 12.8 |
| Operating temperature range | °C | -20~+60 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Characteristics Curve / Model C1718R14-0025
