BO2015NB2B

Name: BO2015NB2B - KOCO MOTION
SKU: BO2015NB2B

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

inkl. MwSt.

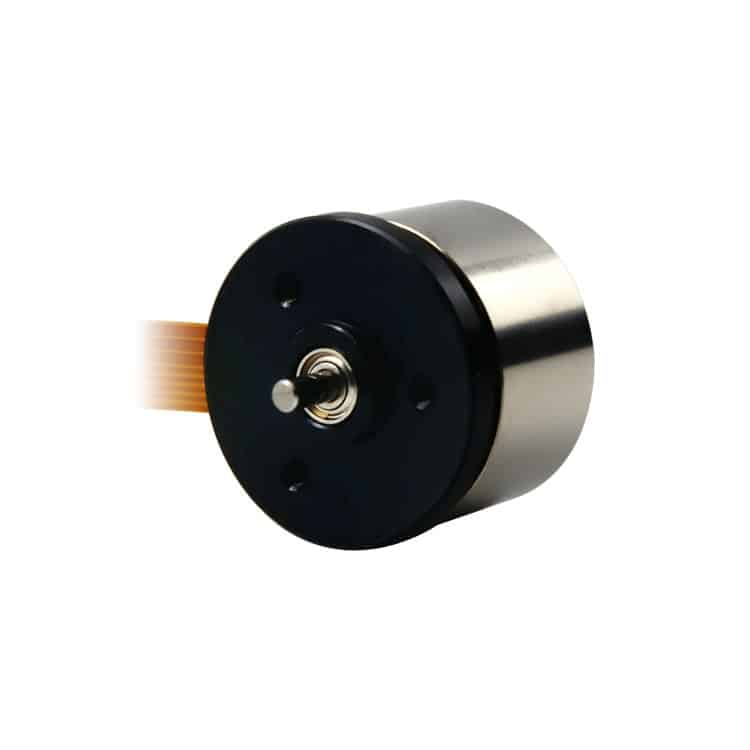

20mm BLDC outer rotor, sensorless

Artikelnummer: BO2015NB2B Kategorie: Outer Rotor

Beschreibung

Beschreibung

20mm BLDC outer rotor, sensorless

Produktvergleich

Motor Characteristics	BO2015NB2B03-113-12.0	BO2015NB2B12-137-5.0	BO2015NB2B04-135-24.0
Voltage	12.0 V	5.0 V	24.0 V
Terminal resistance	3.8 Ω	0.65 Ω	11 Ω
Terminal inductance	0.61 mH	0.063 mH	1.7 mH
No-load speed	11300 rpm	13700 rpm	13500 rpm
No-load current	0.08 mA	0.2 mA	0.04 mA
Stall torque	30.4 mNm	25.4 mNm	35.6 mNm
Stall current	3.2 mA	7.7 mA	2.1 mA
Nominal torque	9.1 mNm	7.4 mNm	14.5 mNm
Nominal speed	6440 rpm	7940 rpm	6400 rpm
Nominal current	1.01 mA	2.40 mA	0.93 mA
Max. output power	9 W	9.1 W	12.6 W
Max. efficiency	71 %	70 %	74 %
Back-EMF constant	1 mV/rpm	0.4 mV/rpm	1.7 mV/rpm
Torque constant	9.9 mNm/A	3.4 mNm/A	16.6 mNm/A
Speed/torque gradient	370 rpm/mNm	539 rpm/mNm	378 rpm/mNm
Rotor inertia	6.7 g·cm²	6.7 g·cm²	6.7 g·cm²
Weight	21 g	21 g	21 g
Thermal resistance housing-ambient	9.5 K/W	9.5 K/W	9.5 K/W
Thermal resistance winding-housing	8 K/W	8 K/W	8 K/W
Thermal time constant motor	354 s	354 s	354 s
Thermal time constant winding	23 s	23 s	23 s
Operating temperature range	-40~+120	-40~+120	-40~+120
Thermal class of winding	155 °C	155 °C	155 °C
Axial play	0.012 mm	0.012 mm	0.012 mm
Radial play	0.08 mm	0.08 mm	0.08 mm
Axial load dynamic	1.5 N	1.5 N	1.5 N
Axial load static	37 N	37 N	37 N
Radial load at 3 mm from mounting face	12 N	12 N	12 N
No. of pole pairs	4	4	4
Bearings	2 ball bearings	2 ball bearings	2 ball bearings
Commutation	Sensorless	Sensorless	Sensorless
Protection class	20 IP	20 IP	20 IP

Optionen

lead wires length shaft length special coils gear heads bearing type Hall-sensor encoder driver

Anwendungen

UAV gimbals handheld gimbals

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
