1011P0209/1011BYB

10mm micro DC stepper motor

1011P0209/1011BYB

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

Permanent Magnet

Artikelnummer: 1011P0209/1011BYB Kategorie: Permanent Magnet Steppers

Beschreibung

Beschreibung

Permanent Magnet

Produktvergleich

Characteristics

Parameter	Unit	1011P0209-015-5.0-0023	1011BYB-07-5.0

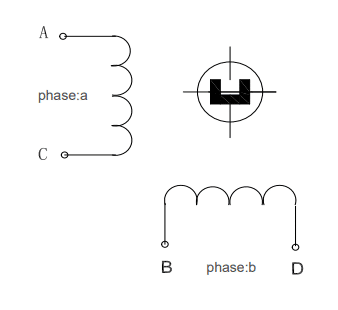

No. of phase		2	2

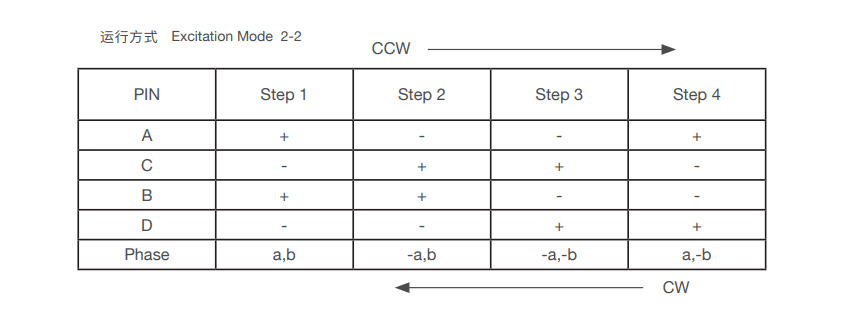

Excitation Mode		2-2	2-2
Voltage	V	5.0	3.0
Resistance	Ω	15	15
Step Angle	Deg	18°	18°
Current	A	0.33	0.19
No-load Pull-in Frequency	pps	≥1200	≥1200
No-load Pull-out Frequency	pps	≥1300	≥1300
Detent Torque	mNm	0.1	0.1
Pull-in Torque	mNm	0.4	0.4
Load pull-in Frequency	pps	≥550	≥350
Weight	g	4.5	4.5
Operating temperature range	°C	-20~+80	-20~+80

Optionen

lead wires length

Anwendungen

office automation systems medical equipment mini household appliances toys security systems

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

1011P0209/1011BYB

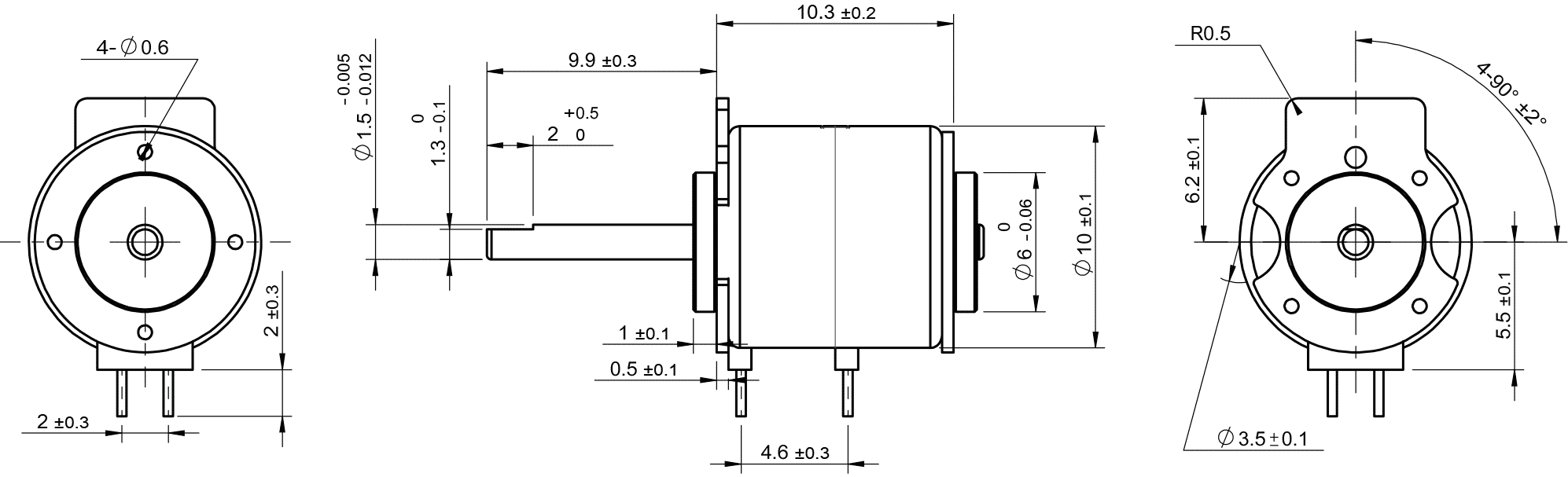

2D drawing 1011P0209
