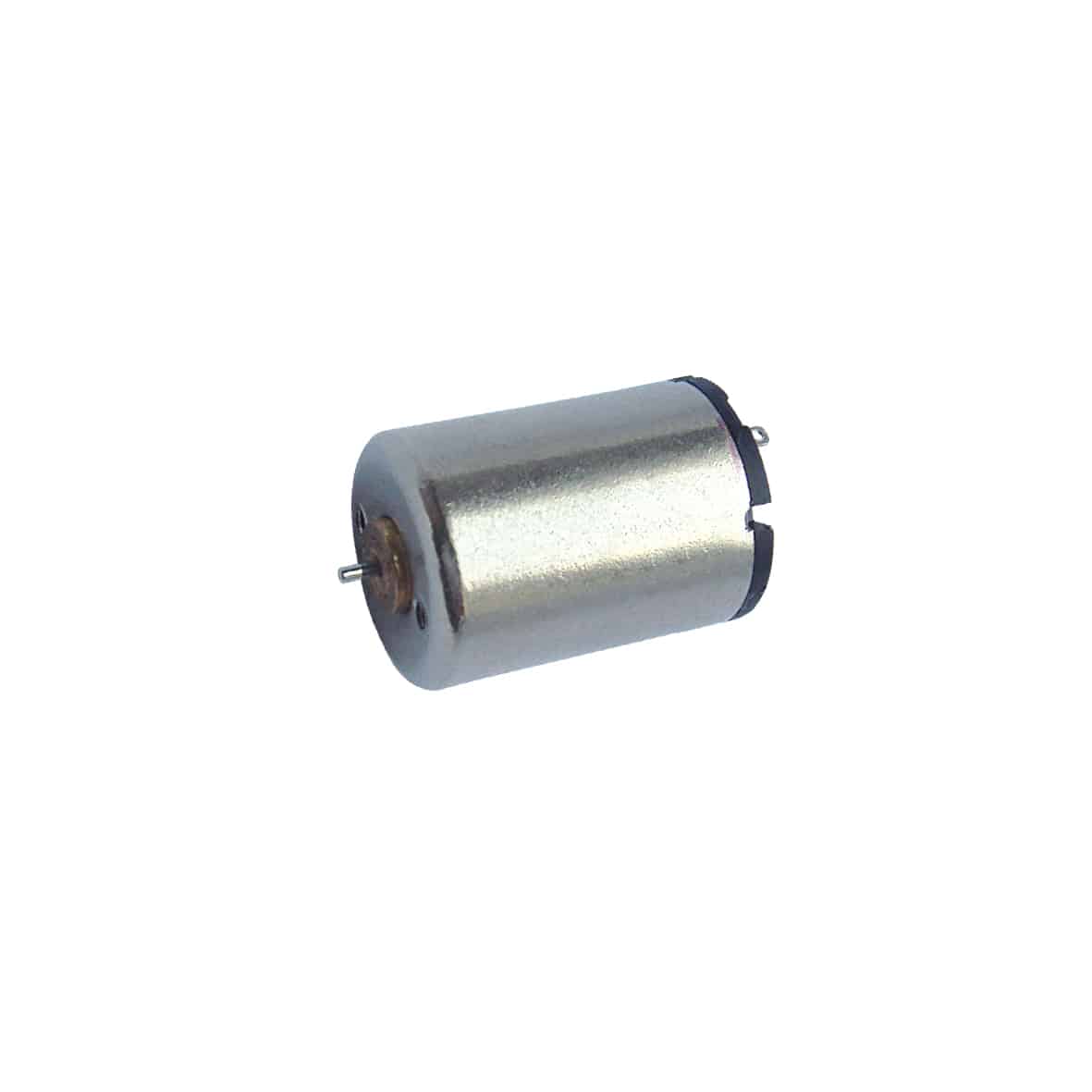

Precious Metal Brushes
| Parameter | Unit | L1625N5M25-88-6.0 | L1625N5M35-60-5.0 | L1625N5M54-170-12.0 |
|---|---|---|---|---|
| Voltage | V | 6.0 | 5.0 | 12.0 |
| Terminal resistance | Ω | 3.1 | 4.4 | 3.2 |
| No-load speed | rpm | 8800 | 6000 | 18700 |
| No-load current | mA | 25 | 25 | 60 |
| Stall torque | mNm | 12.3 | 8.6 | 22.3 |
| Stall current | mA | 1935 | 1136 | 3750 |
| Load torque | mNm | 3.5 | 1 | 3.8 |
| Load speed | rpm | 6290 | 5310 | 15470 |
| Load current | mA | 570 | 153 | 697 |
| Max. output power | W | 2.8 | 1.4 | 10.9 |
| Max. efficiency | % | 79 | 73 | 76 |
| Back-EMF constant | mV/rpm | 0.67 | 0.82 | 0.63 |
| Torque constant | mNm/A | 6.43 | 7.78 | 6.03 |
| Speed/torque gradient | rpm/mNm | 720 | 690 | 840 |
| Rotor inertia | gcm² | 0.7 | 0.7 | 0.7 |
| Weight | g | 20.5 | 20.5 | 20.5 |
| Operating temperature range | ℃ | -20~+85 | -20~+85 | -20~+85 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | L1625N5M25-88-6.0 |
|---|---|---|
| Voltage | V | 6.0 |
| Terminal resistance | Ω | 3.1 |
| No-load speed | rpm | 8800 |
| No-load current | mA | 25 |
| Stall torque | mNm | 12.3 |
| Stall current | mA | 1935 |
| Load torque | mNm | 3.5 |
| Load speed | rpm | 6290 |
| Load current | mA | 570 |
| Max. output power | W | 2.8 |
| Max. efficiency | % | 79 |
| Back-EMF constant | mV/rpm | 0.67 |
| Torque constant | mNm/A | 6.43 |
| Speed/torque gradient | rpm/mNm | 720 |
| Rotor inertia | gcm² | 0.7 |
| Weight | g | 20.5 |
| Operating temperature range | ℃ | -20~+85 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | L1625N5M35-60-5.0 |
|---|---|---|
| Voltage | V | 5.0 |
| Terminal resistance | Ω | 4.4 |
| No-load speed | rpm | 6000 |
| No-load current | mA | 25 |
| Stall torque | mNm | 8.6 |
| Stall current | mA | 1136 |
| Load torque | mNm | 1 |
| Load speed | rpm | 5310 |
| Load current | mA | 153 |
| Max. output power | W | 1.4 |
| Max. efficiency | % | 73 |
| Back-EMF constant | mV/rpm | 0.82 |
| Torque constant | mNm/A | 7.78 |
| Speed/torque gradient | rpm/mNm | 690 |
| Rotor inertia | gcm² | 0.7 |
| Weight | g | 20.5 |
| Operating temperature range | ℃ | -20~+85 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
| Parameter | Unit | L1625N5M54-170-12.0 |
|---|---|---|
| Voltage | V | 12.0 |
| Terminal resistance | Ω | 3.2 |
| No-load speed | rpm | 18700 |
| No-load current | mA | 60 |
| Stall torque | mNm | 22.3 |
| Stall current | mA | 3750 |
| Load torque | mNm | 3.8 |
| Load speed | rpm | 15470 |
| Load current | mA | 697 |
| Max. output power | W | 10.9 |
| Max. efficiency | % | 76 |
| Back-EMF constant | mV/rpm | 0.63 |
| Torque constant | mNm/A | 6.03 |
| Speed/torque gradient | rpm/mNm | 840 |
| Rotor inertia | gcm² | 0.7 |
| Weight | g | 20.5 |
| Operating temperature range | ℃ | -20~+85 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
