| Parameter | Unit | C2838R415415-0016 | C2838R415415-0055 | C2838R415415-0076 |
|---|---|---|---|---|
| Voltage | V | 13.0 | 24.0 | 24.0 |
| No-load speed | rpm | 6400 | 12270 | 17800 |
| No-load current | mA | 90 | 90 | 130 |
| Stall torque | mNm | 39.2 | 54.9 | 51.0 |
| Stall current | mA | 2086 | 3200 | 4600 |
| Load torque | mNm | 5.69 | 8.33 | 7.84 |
| Load speed | rpm | 5470 | 10400 | 15100 |
| Load current | mA | 380 | 550 | 810 |
| Max. output power | W | 6.57 | 17.65 | 23.79 |
| Max. efficiency | % | 66.5 | 67.4 | 63.2 |
| Torque constant | mNm/A | 19.64 | 17.65 | 11.41 |
| Speed/torque gradient | rpm/mNm | 163 | 223 | 349 |
| Varistor | Yes/No | NO | NO | NO |
| Weight | g | 70 | 70 | 68 |
| Operating temperature range | °C | 0～+60 | 0～+60 | 0～+60 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

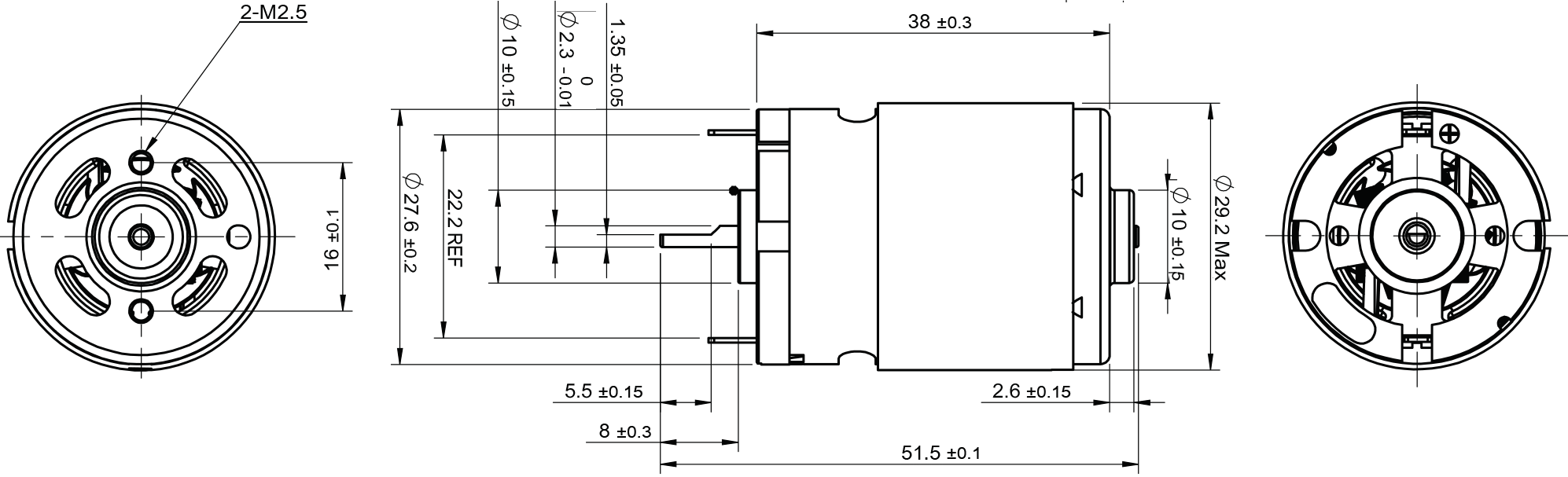

2D drawing C2838R415

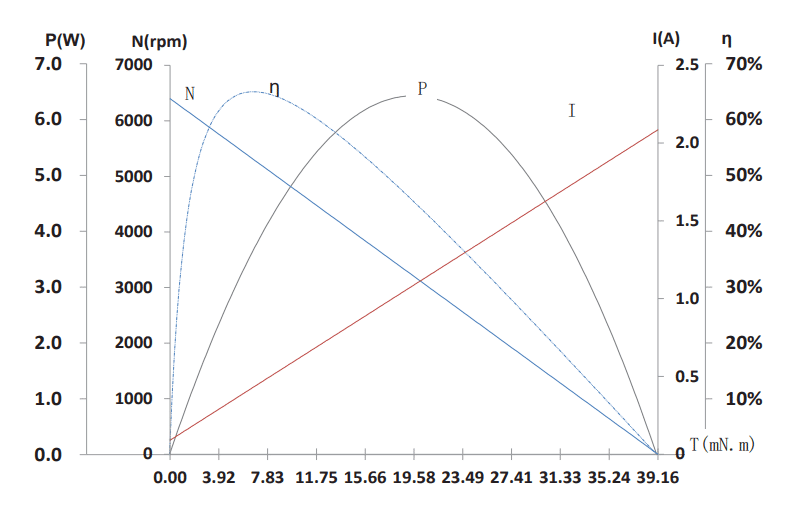

Characteristics Curve / Model C2838R415-0016
| Parameter | Unit | C2838R415415-0016 |
|---|---|---|
| Voltage | V | 13.0 |
| No-load speed | rpm | 6400 |
| No-load current | mA | 90 |
| Stall torque | mNm | 39.2 |
| Stall current | mA | 2086 |
| Load torque | mNm | 5.69 |
| Load speed | rpm | 5470 |
| Load current | mA | 380 |
| Max. output power | W | 6.57 |
| Max. efficiency | % | 66.5 |
| Torque constant | mNm/A | 19.64 |
| Speed/torque gradient | rpm/mNm | 163 |
| Varistor | Yes/No | NO |
| Weight | g | 70 |
| Operating temperature range | °C | 0～+60 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Characteristics Curve / Model C2838R415-0016
| Parameter | Unit | C2838R415415-0055 |
|---|---|---|
| Voltage | V | 24.0 |
| No-load speed | rpm | 12270 |
| No-load current | mA | 90 |
| Stall torque | mNm | 54.9 |
| Stall current | mA | 3200 |
| Load torque | mNm | 8.33 |
| Load speed | rpm | 10400 |
| Load current | mA | 550 |
| Max. output power | W | 17.65 |
| Max. efficiency | % | 67.4 |
| Torque constant | mNm/A | 17.65 |
| Speed/torque gradient | rpm/mNm | 223 |
| Varistor | Yes/No | NO |
| Weight | g | 70 |
| Operating temperature range | °C | 0～+60 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
2D drawing C2838R415
| Parameter | Unit | C2838R415415-0076 |
|---|---|---|
| Voltage | V | 24.0 |
| No-load speed | rpm | 17800 |
| No-load current | mA | 130 |
| Stall torque | mNm | 51.0 |
| Stall current | mA | 4600 |
| Load torque | mNm | 7.84 |
| Load speed | rpm | 15100 |
| Load current | mA | 810 |
| Max. output power | W | 23.79 |
| Max. efficiency | % | 63.2 |
| Torque constant | mNm/A | 11.41 |
| Speed/torque gradient | rpm/mNm | 349 |
| Varistor | Yes/No | NO |
| Weight | g | 68 |
| Operating temperature range | °C | 0～+60 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
2D drawing C2838R415
Characteristics Curve / Model C2838R415-0016
