BO2824N2B

BO2824N2B

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

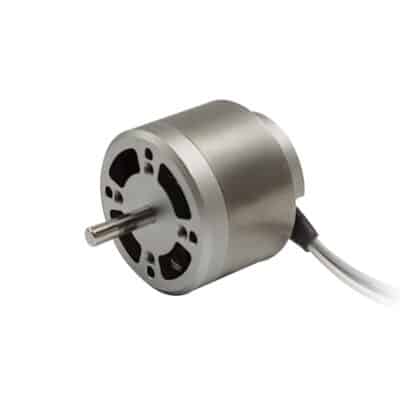

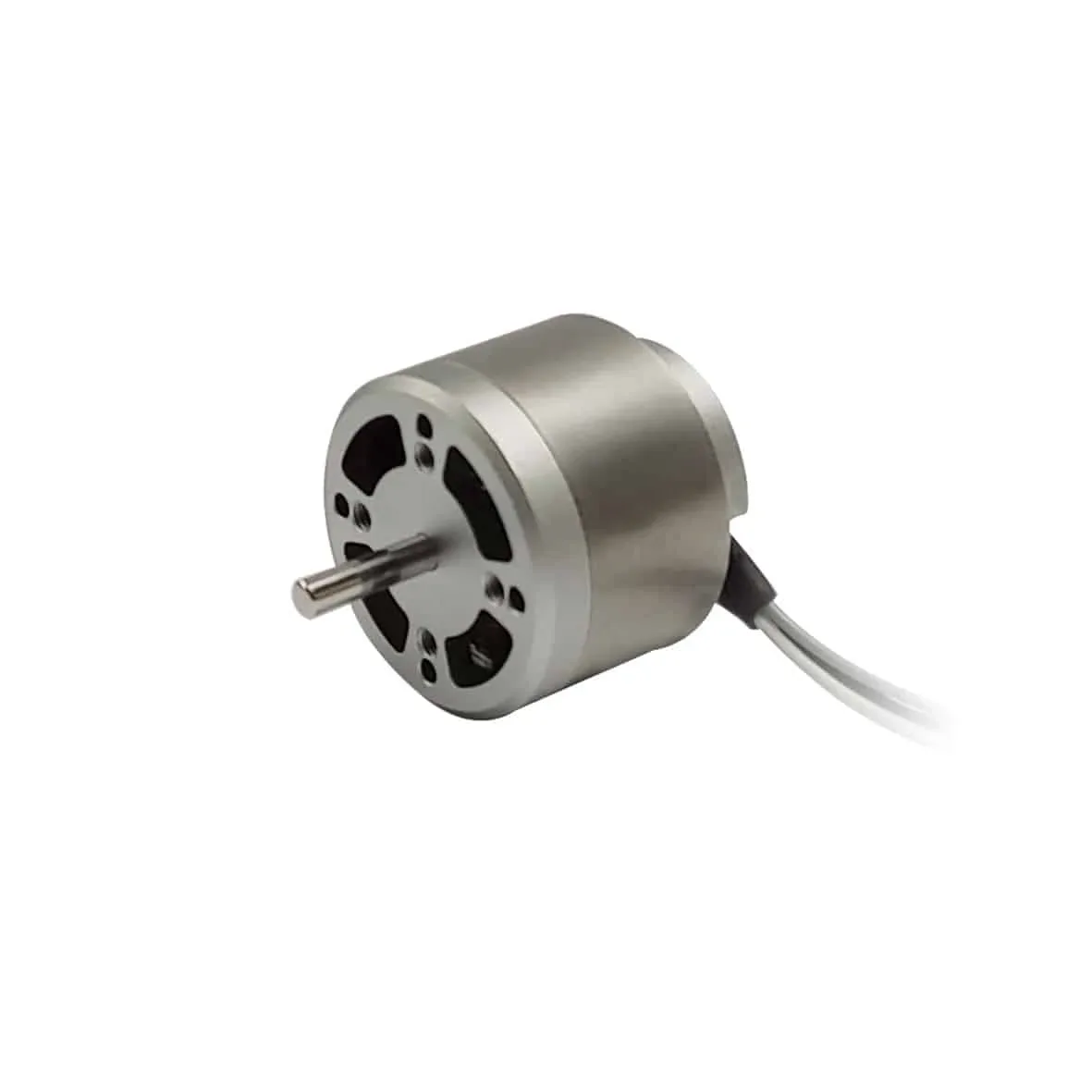

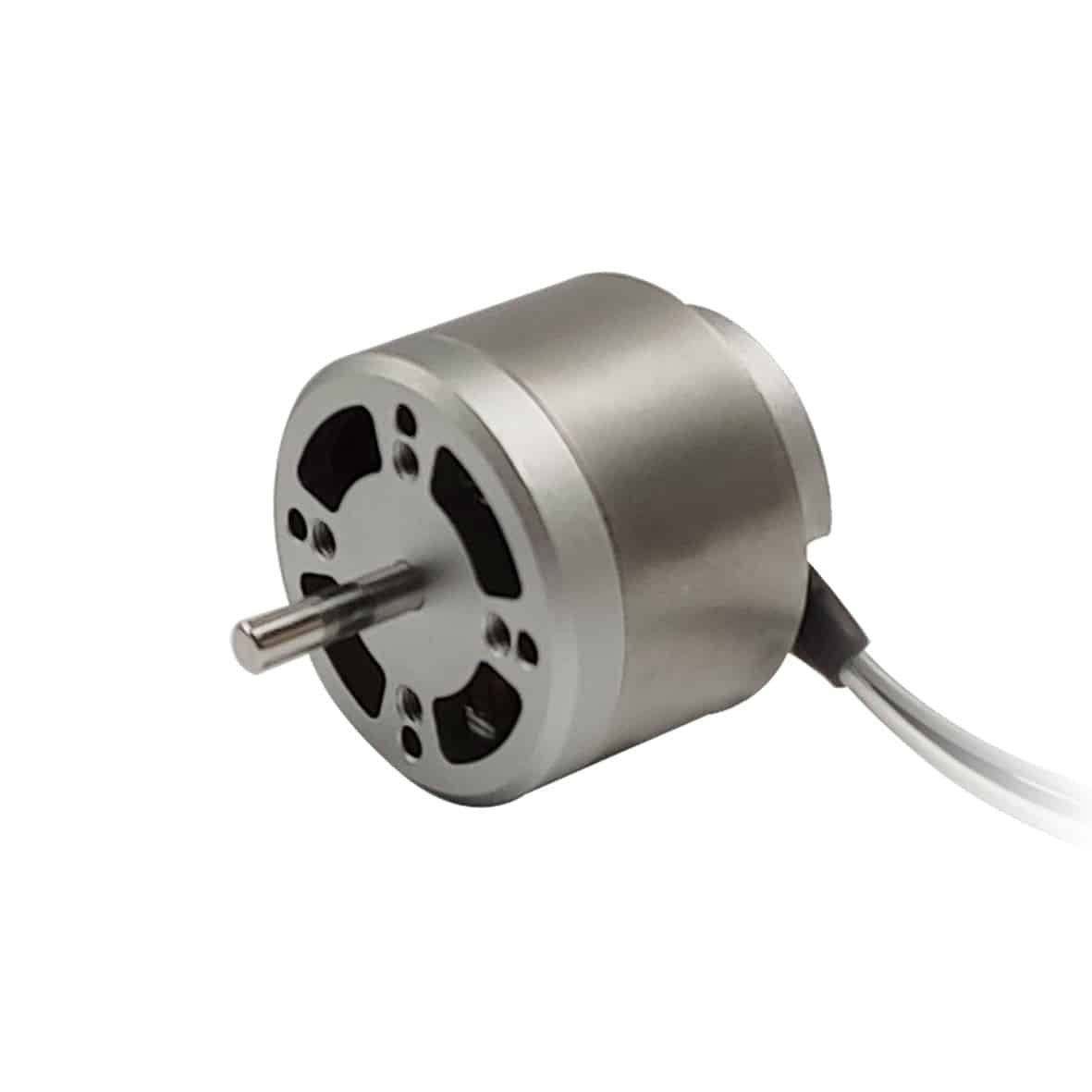

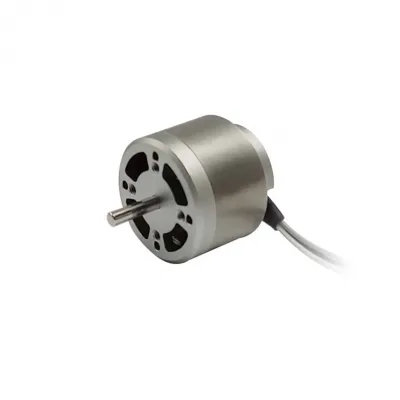

28mm BLDC outer rotor, sensorless

Artikelnummer: BO2824N2B Kategorie: Outer Rotor

Beschreibung

Beschreibung

28mm BLDC outer rotor, sensorless

Produktvergleich

Characteristics

Parameter	Unit	BO2824N2B01-98-12.0	BO2824N2B02-98-24.0	BO2824N2B03-98-36.0
Voltage	V	12.0	24.0	36.0
Terminal resistance	Ohm	0.18	0.74	1.62
No-load speed	rpm	9800	9800	9800
No-load current	A	0.37	0.19	0.12
Stall torque	mNm	752	749	769
Stall current	A	65.2	32.7	22.2
Nominal torque	mNm	79.9	75.5	73.2
Nominal speed	rpm	7430	8040	8040
Nominal current	A	6.9	3.3	2.2
Max. output power	W	193	194	198
Max. efficiency	%	85.5	85.3	86.1
Back-EMF constant	mV/rpm	1.2	2.4	3.6
Torque constant	mNm/A	11.6	23.1	34.8
KV Value	rpm/mNm	819	412	273
Speed/torque gradient	rpm/mNm	13.1	13.2	12.8
Rotor inertia	g·cm²	27	27	27
Weight	g	47	47	47
Thermal resistance housing-ambient	K/W	2	2	2
Thermal resistance winding-housing	K/W	2	2	2
Thermal time constant motor	s	290	290	290
Thermal time constant winding	s	41	41	41
Operating temperature range	°C	-40~+120	-40~+120	-40~+120
Thermal class of winding	°C	180	180	180
Axial play	mm	0.014	0.014	0.014
Radial play	mm	0.008	0.008	0.008
Axial load dynamic	N	5	5	5
Axial load static	N	80	80	80
Radial load at 3 mm from mounting face	N	29	29	29
No. of pole pairs		7	7	7
Bearings		2 ball bearings	2 ball bearings	2 ball bearings
Protection class	IP	20	20	20
Commutation		Sensorless	Sensorless	Sensorless

Optionen

lead wires length shaft length special coils gear heads encoder driver

Anwendungen

UAV aeromodelling

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

BO2824N2B

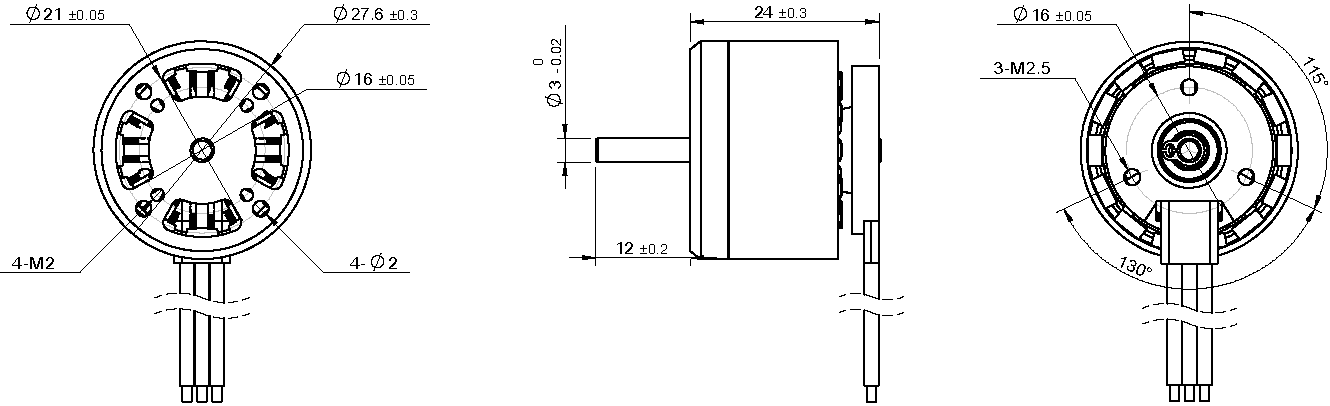

2D drawing BO2824N2B
