BO2316N2B

Name: BO2316N2B - KOCO MOTION
SKU: BO2316N2B

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

inkl. MwSt.

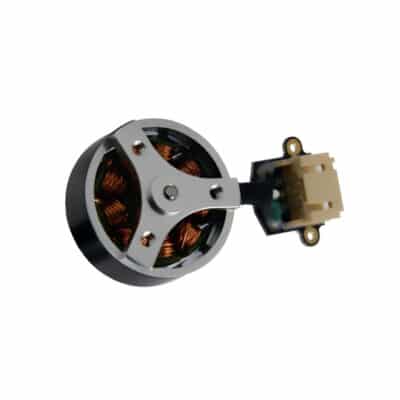

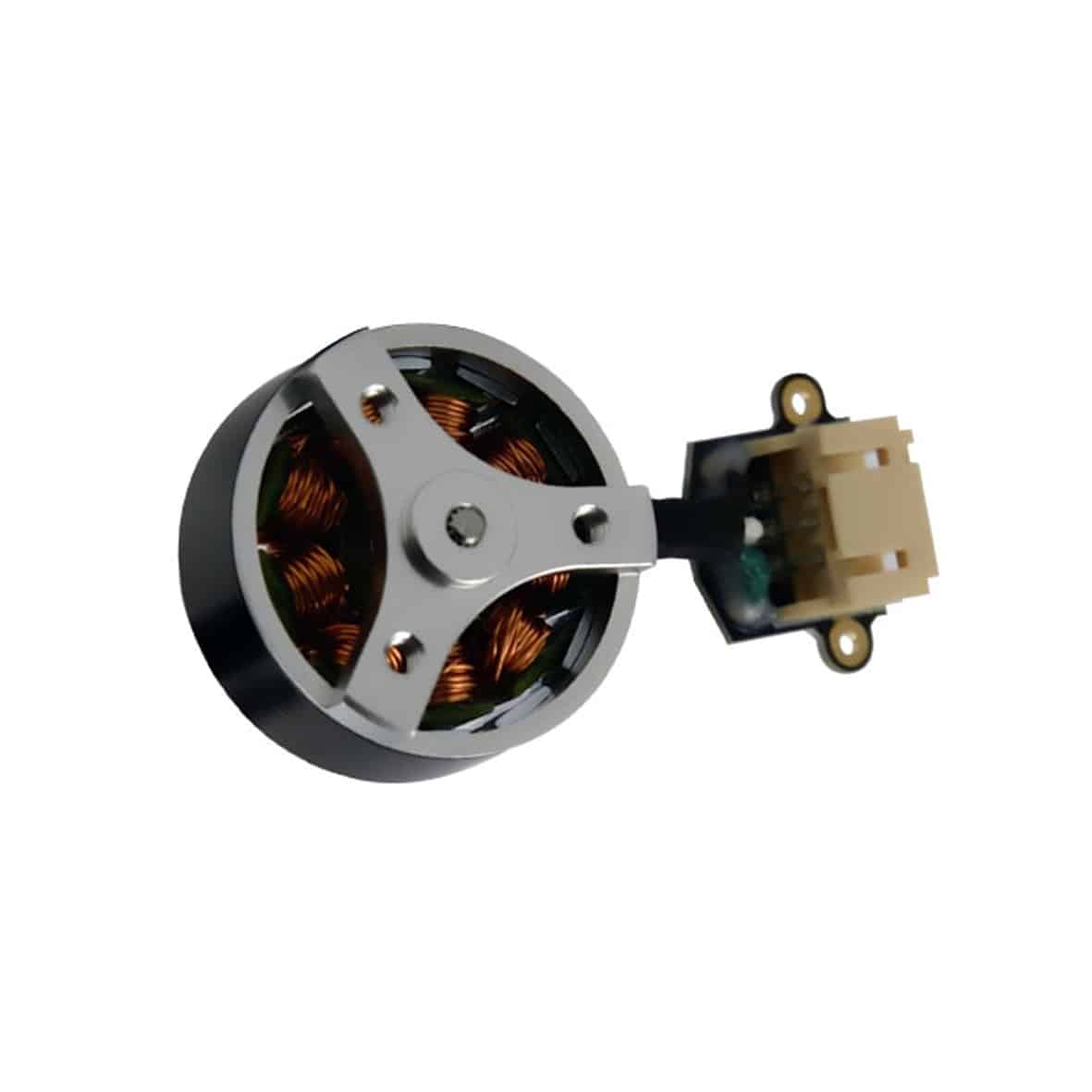

23mm BLDC outer rotor, sensorless

Artikelnummer: BO2316N2B Kategorie: Outer Rotor

Beschreibung

Beschreibung

23mm BLDC outer rotor, sensorless

Produktvergleich

Motor Characteristics	BO2316N2B01-170-6.0	BO2316N2B02-170-9.0	BO2316N2B03-170-12.0
Voltage	6.0 V	9.0 V	12.0 V
Terminal resistance	0.13 Ω	0.28 Ω	0.45 Ω
No-load speed	17000 rpm	17000 rpm	17000 rpm
No-load current	0.34 A	0.24 A	0.19 A
Stall torque	158 mNm	160 mNm	177 mNm
Stall current	47.2 A	32.1 A	26.7 A
Nominal torque	30.4 mNm	30.0 mNm	30.3 mNm
Nominal speed	7310 rpm	9920 rpm	10560 rpm
Nominal current	8.1 A	6.3 A	4.9 A
Max. output power	70 W	71 W	79 W
Max. efficiency	83.6 %	83.5 %	83.6 %
Back-EMF constant	0.4 mV/rpm	0.5 mV/rpm	0.7 mV/rpm
Torque constant	3.4 mNm/A	5.0 mNm/A	6.7 mNm/A
KV Value	2810 rpm/V	1887 rpm/V	1420 rpm/V
Speed/torque gradient	106.6 rpm/mNm	105.9 rpm/mNm	96.4 rpm/mNm
Rotor inertia	6.3 g·cm²	6.3 g·cm²	6.3 g·cm²
Weight	15 g	15 g	15 g
Thermal resistance housing-ambient	3 K/W	3 K/W	3 K/W
Thermal resistance winding-housing	2.5 K/W	2.5 K/W	2.5 K/W
Thermal time constant motor	160 s	160 s	160 s
Thermal time constant winding	26 s	26 s	26 s
Operating temperature range	-40~+120	-40~+120	-40~+120
Thermal class of winding	180 °C	180 °C	180 °C
Axial play	0.014 mm	0.014 mm	0.014 mm
Radial play	0.008 mm	0.008 mm	0.008 mm
Axial load dynamic	5 N	5 N	5 N
Axial load static	80 N	80 N	80 N
Radial load at 3 mm from mounting face	29 N	29 N	29 N
No. of pole pairs	6	6	6
Bearings	2 ball bearings	2 ball bearings	2 ball bearings
Commutation	Sensorless	Sensorless	Sensorless
Protection class	20 IP	20 IP	20 IP

Optionen

lead wires length shaft length special coils gear heads bearing type encoder driver

Anwendungen

UAV aeromodelling

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

BO2316N2B

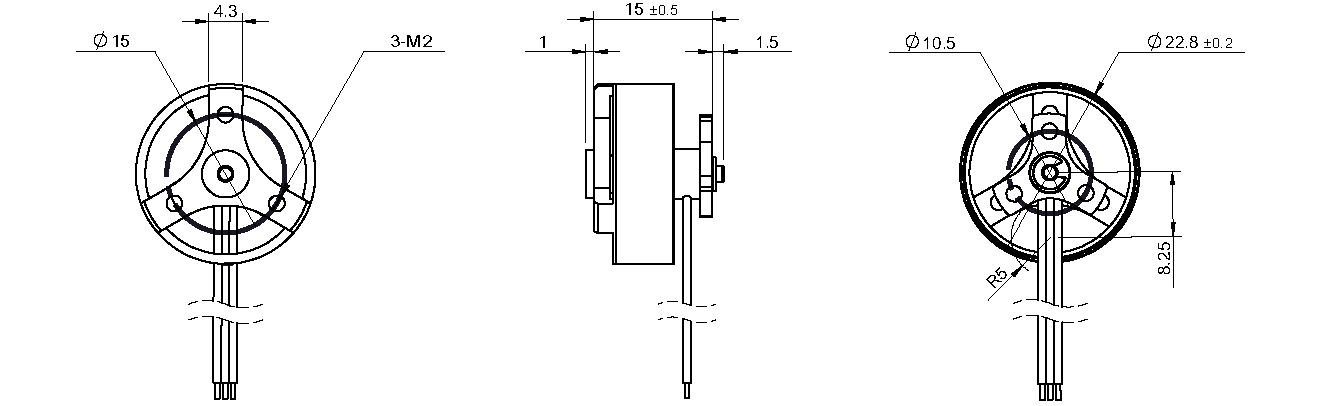

2D-drawing-BO2316N2B (png, 16.84K)
