B1215N2B

Name: B1215N2B - KOCO MOTION
SKU: B1215N2B

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

inkl. MwSt.

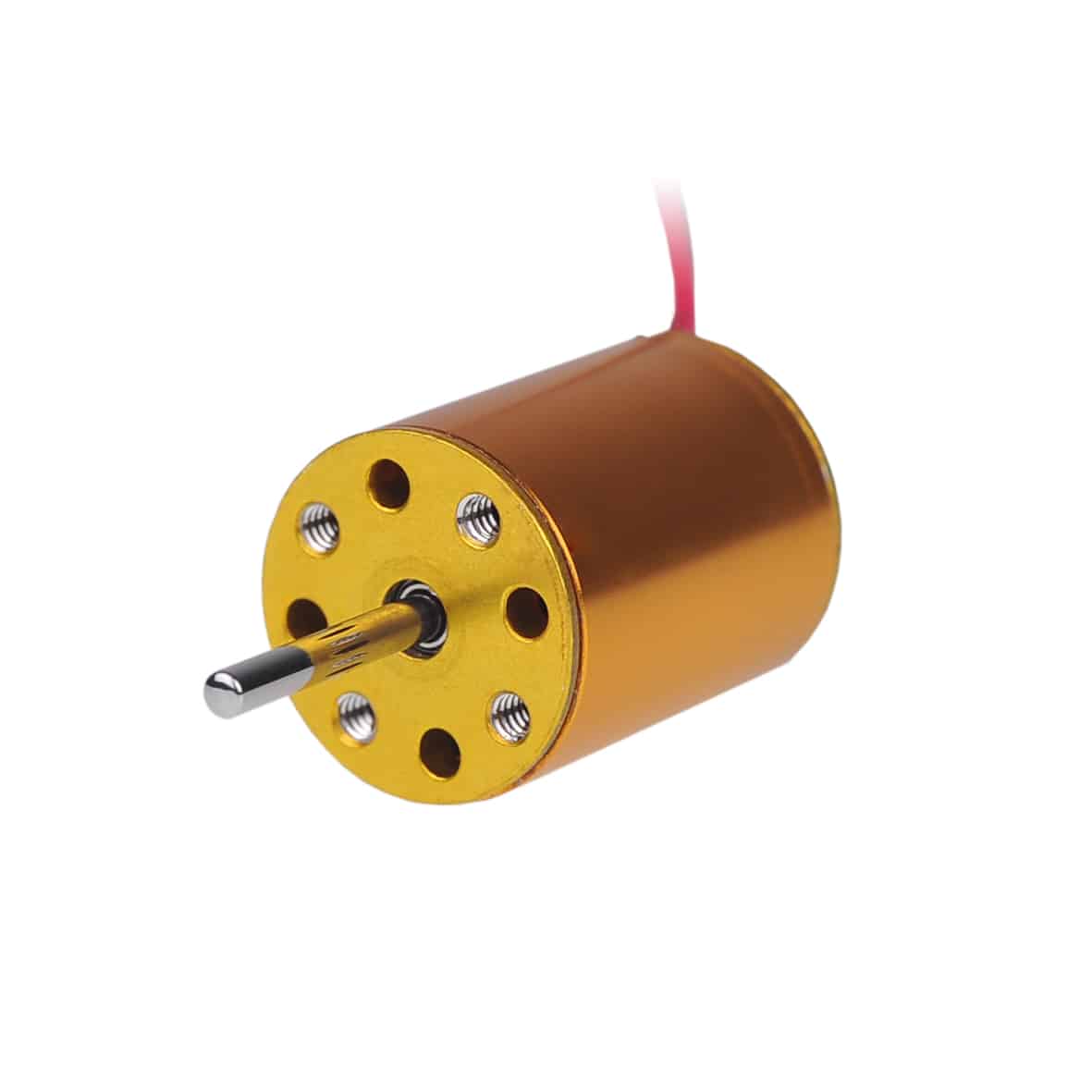

12mm BLDC, inner rotor, slotless, sensorless

Artikelnummer: B1215N2B Kategorie: Inner Rotor

Beschreibung

Beschreibung

12mm BLDC, inner rotor, slotless, sensorless

Produktvergleich

Characteristics	B1215N2B09-350-3.6	B1215N2B06-145-4.5	B1215N2B12-425-7.4
Voltage	3.6 V	4.5 V	7.4 V
Terminal resistance	0.67 Ω	5.2 Ω	2.6 Ω
No-load speed	35000 rpm	14500 rpm	42500 rpm
No-load current	0.3 A	0.1 A	0.2 A
Stall torque	4.7 mNm	2.0 mNm	4.0 mNm
Stall current	5.4 A	0.9 A	2.9 A
Nominal torque	0.7 mNm	1.0 mNm	0.3 mNm
Nominal speed	28200 rpm	4400 rpm	38000 rpm
Nominal current	1.1 A	0.5 A	0.4 A
Max. output power	4.3 W	0.8 W	4.6 W
Max. efficiency	58 %	44 %	54 %
Back-EMF constant	0.10 mV/rpm	0.27 mV/rpm	0.16 mV/rpm
Torque constant	0.93 mNm/A	2.62 mNm/A	1.55 mNm/A
KV Value	9720 rpm/V	3220 rpm/V	5740 rpm/V
Speed/torque gradient	7440 rpm/mNm	7230 rpm/mNm	10400 rpm/mNm
Rotor inertia	0.14 gcm²	0.14 gcm²	0.14 gcm²
Weight	7 g	7 g	7 g
Thermal resistance housing-ambient	37.8 K/W	37.8 K/W	37.8 K/W
Thermal resistance winding-housing	6.2 K/W	6.2 K/W	6.2 K/W
Thermal time constant motor	170 s	170 s	170 s
Thermal time constant winding	2 s	2 s	2 s
Operating temperature range	-40~+100	-40~+100	-40~+100
Thermal class of winding	155 °C	155 °C	155 °C
Axial play	0.012 mm	0.012 mm	0.012 mm
Radial play	0.008 mm	0.008 mm	0.008 mm
Axial load dynamic	1 N	1 N	1 N
Axial load static	25 N	25 N	25 N
Radial load at 3 mm from mounting face	6.3 N	6.3 N	6.3 N
No. of pole pairs	1	1	1
Bearings	2 ball bearings	2 ball bearings	2 ball bearings
Protection class	20 IP	20 IP	20 IP
Commutation	Sensorless	Sensorless	Sensorless

Optionen

lead wires length shaft length special coils gear heads bearing type encoder driver

Anwendungen

precision drives in medical equipment industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
