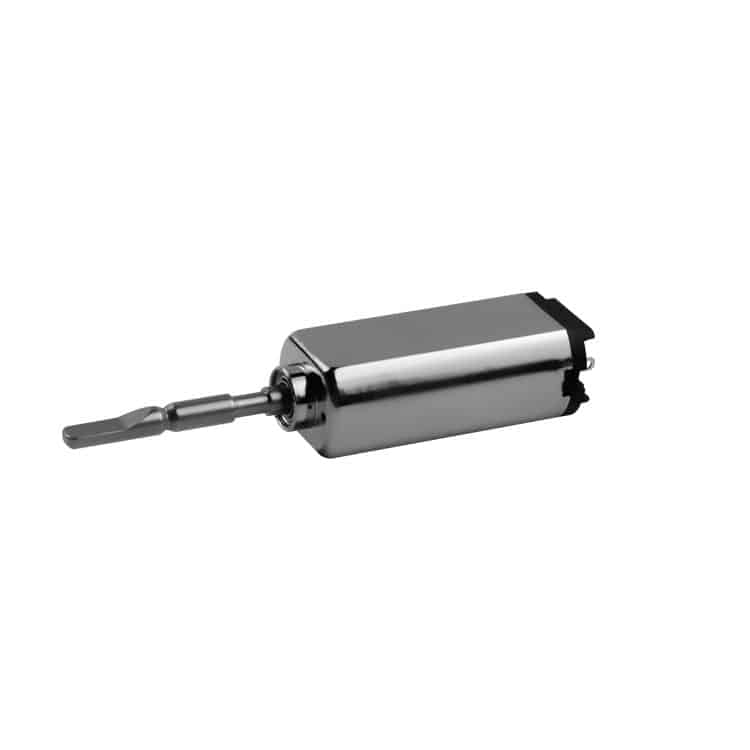

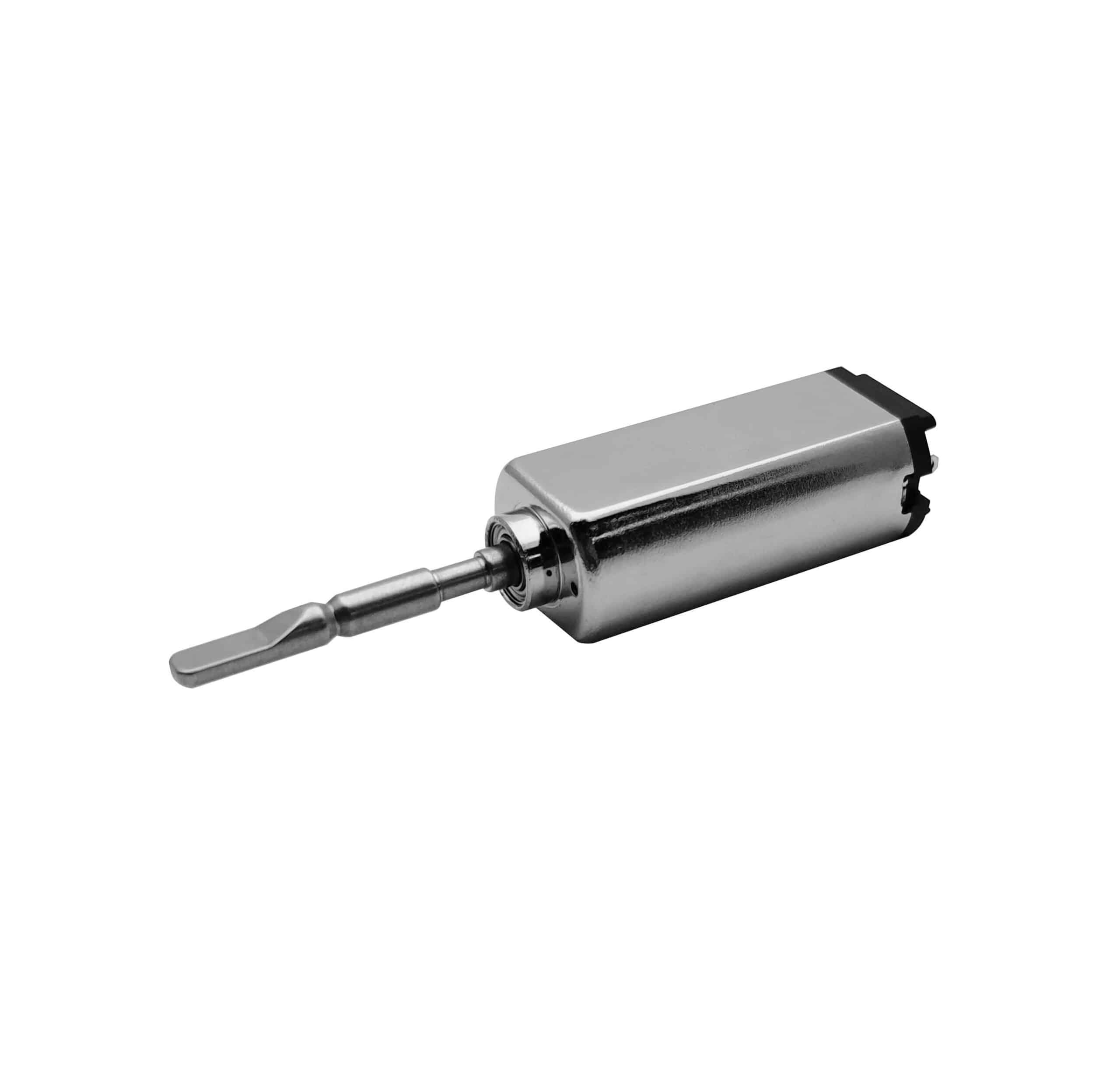

19mm DC sonic motor
| Parameter | Unit | 1941ZDF-1-L3-2.5 | 1941ZDF-1-L2-30-3.7 | 1941ZDF-1K-L4-30-3.7 |
|---|---|---|---|---|
| Voltage | V | 3.7 | 3.7 | 3.7 |
| Resistance | Ohm | 3.5 | 3.5 | 3.7 |
| Operating frequency range | Hz | 200~360 | 200~360 | 200~360 |
| No-load vibration frequency | Times / minute | 38400 | 38400 | 38400 |
| No-load current | mA | 80 | 90 | 95 |
| Starting torque | mNm | 22 | 22 | 21 |
| Starting current | A | 1.1 | 1.1 | 1 |
| Rated load (Brush head) | g | 3.8 | 3.8 | 3.8 |
| Load vibration frequency | Times / minute | 36000 | 36000 | 36000 |
| Load current | mA | 360 | 400 | 420 |
| Rotor inertia | g·cm² | 1.8 | 1.8 | 1.8 |
| Weight | g | 31 | 31 | 31 |
| Operating temperature range | °C | -10~+60 | -10~+60 | -10~+60 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

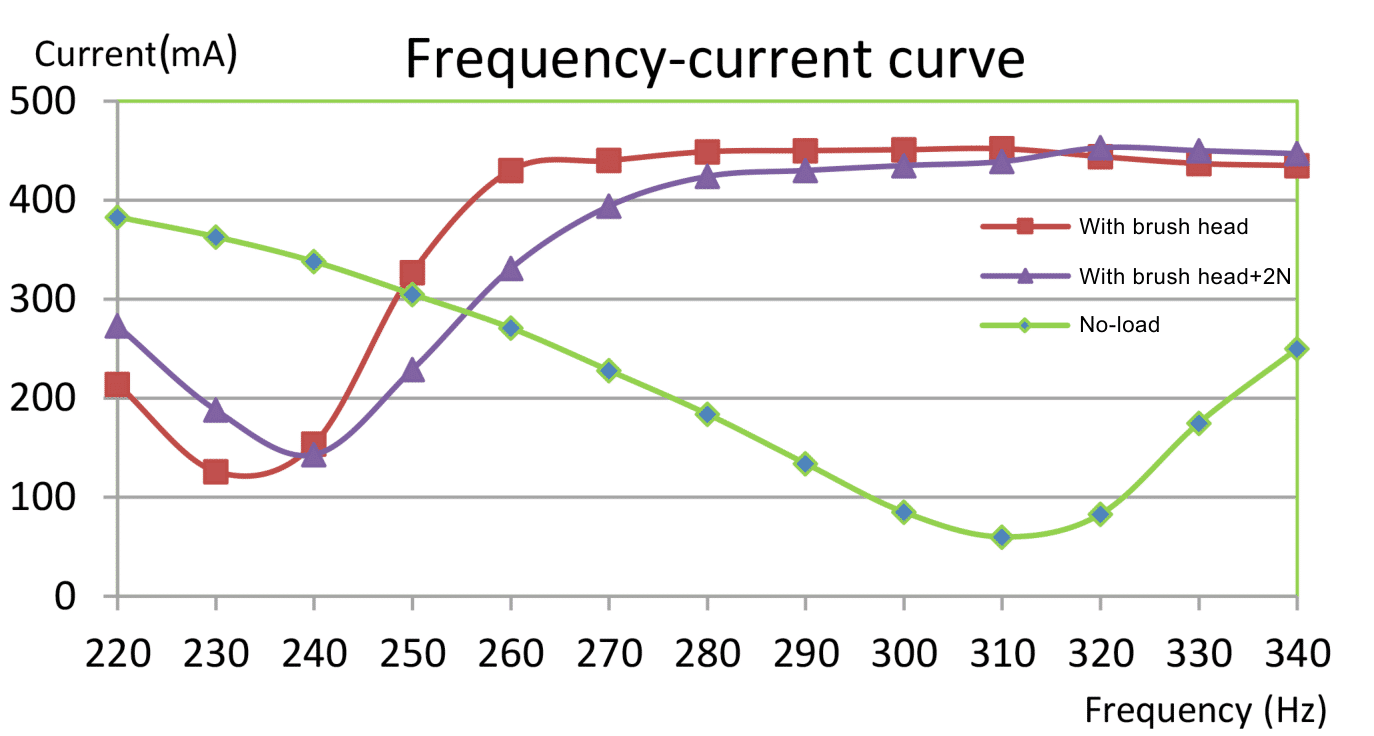

Frequency-current curve/ Model 1941ZDF-1-L3-3.7

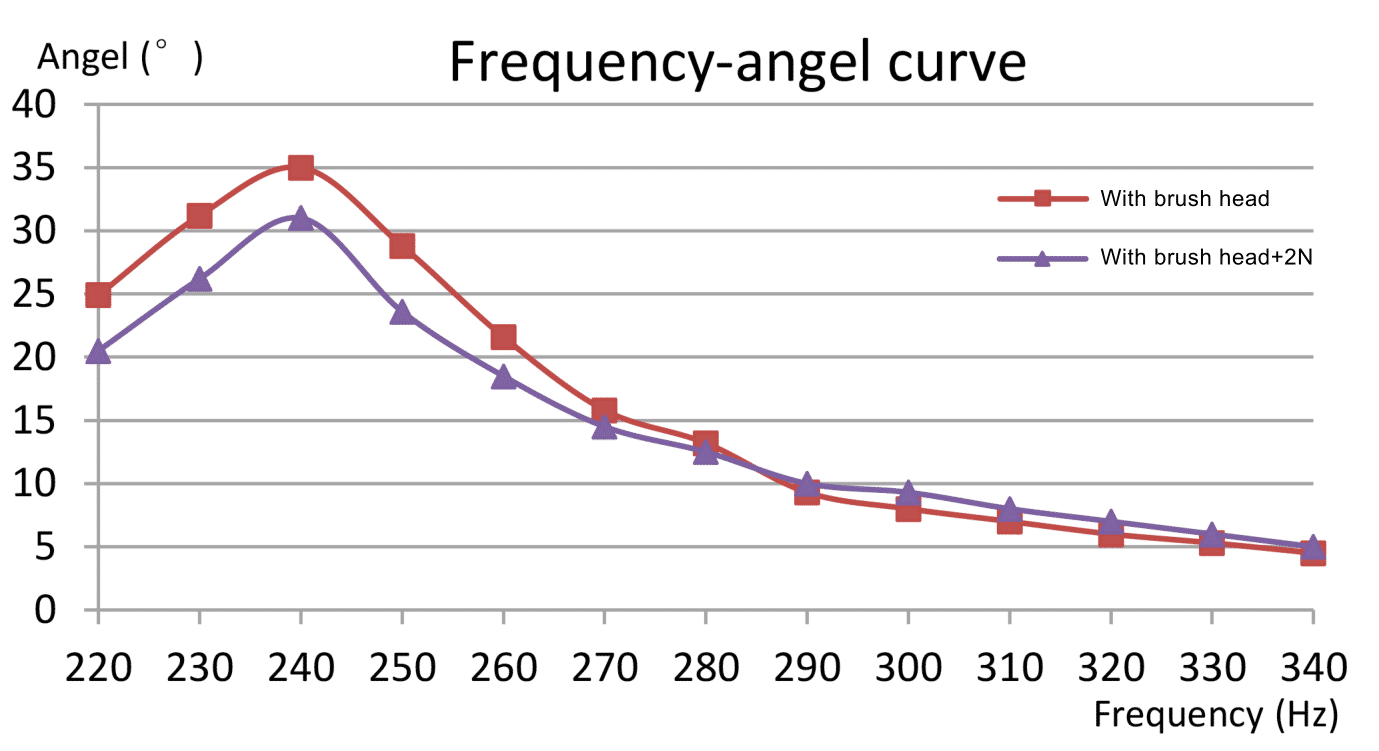

Frequency-angel curve/ Model 1941ZDF-1-L3-3.7
| Parameter | Unit | 1941ZDF-1-L3-2.5 |
|---|---|---|
| Voltage | V | 3.7 |
| Resistance | Ohm | 3.5 |
| Operating frequency range | Hz | 200~360 |
| No-load vibration frequency | Times / minute | 38400 |
| No-load current | mA | 80 |
| Starting torque | mNm | 22 |
| Starting current | A | 1.1 |
| Rated load (Brush head) | g | 3.8 |
| Load vibration frequency | Times / minute | 36000 |
| Load current | mA | 360 |
| Rotor inertia | g·cm² | 1.8 |
| Weight | g | 31 |
| Operating temperature range | °C | -10~+60 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

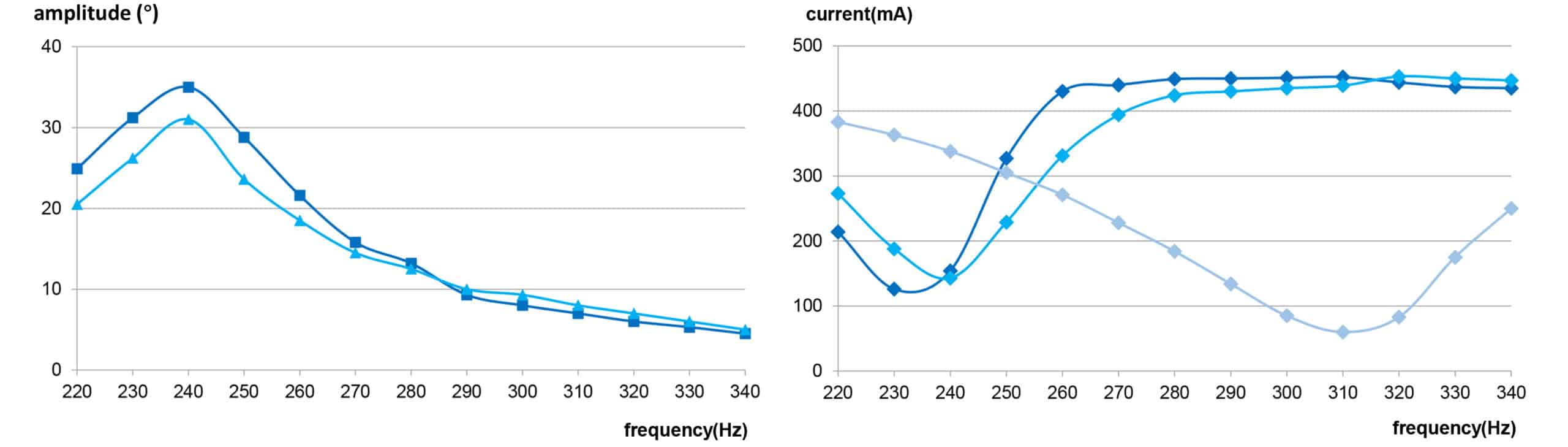

Frequency-current curve/ Model 1941ZDF-1-L3-3.7
Frequency-angel curve/ Model 1941ZDF-1-L3-3.7
| Parameter | Unit | 1941ZDF-1-L2-30-3.7 |
|---|---|---|
| Voltage | V | 3.7 |
| Resistance | Ohm | 3.5 |
| Operating frequency range | Hz | 200~360 |
| No-load vibration frequency | Times / minute | 38400 |
| No-load current | mA | 90 |
| Starting torque | mNm | 22 |
| Starting current | A | 1.1 |
| Rated load (Brush head) | g | 3.8 |
| Load vibration frequency | Times / minute | 36000 |
| Load current | mA | 400 |
| Rotor inertia | g·cm² | 1.8 |
| Weight | g | 31 |
| Operating temperature range | °C | -10~+60 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Frequency-current curve/ Model 1941ZDF-1-L3-3.7
Frequency-angel curve/ Model 1941ZDF-1-L3-3.7
| Parameter | Unit | 1941ZDF-1K-L4-30-3.7 |
|---|---|---|
| Voltage | V | 3.7 |
| Resistance | Ohm | 3.7 |
| Operating frequency range | Hz | 200~360 |
| No-load vibration frequency | Times / minute | 38400 |
| No-load current | mA | 95 |
| Starting torque | mNm | 21 |
| Starting current | A | 1 |
| Rated load (Brush head) | g | 3.8 |
| Load vibration frequency | Times / minute | 36000 |
| Load current | mA | 420 |
| Rotor inertia | g·cm² | 1.8 |
| Weight | g | 31 |
| Operating temperature range | °C | -10~+60 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
