1630N5C

Name: 1630N5C - KOCO MOTION
SKU: 1630N5C

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

inkl. MwSt.

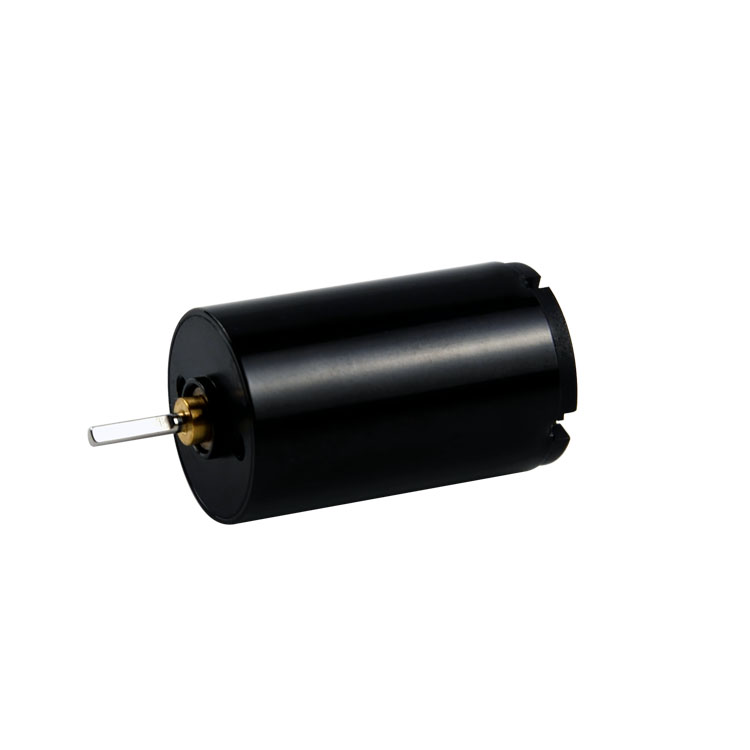

16mm 12V graphite brush corless DC motor

Artikelnummer: 1630N5C Kategorie: Coreless Motors

Produktvergleich

Motor Characteristics	1630N5C06-195-6.0	1630N5C05-115-12.0	1630N5C08-93-24.0
Voltage	6.0 V	12.0 V	24.0 V
Terminal resistance	0.7 Ω	4.5 Ω	34.5 Ω
No-load speed	19500 rpm	11500 rpm	9300 rpm
No-load current	150 mA	50 mA	30 mA
Stall torque	24.3 mNm	25.6 mNm	15.8 mNm
Stall current	8570 mA	2670 mA	700 mA
Nominal torque	5.0 mNm	5.0 mNm	4.0 mNm
Nominal speed	15490 rpm	9260 rpm	6950 rpm
Nominal current	1880 mA	560 mA	200 mA
Max. output power	12.4 W	7.7 W	3.9 W
Max. efficiency	75 %	75 %	63 %
Back-EMF constant	0.3 mV/rpm	1.0 mV/rpm	2.5 mV/rpm
Torque constant	2.9 mNm/A	9.8 mNm/A	23.6 mNm/A
Speed/torque gradient	800 rpm/mNm	450 rpm/mNm	590 rpm/mNm
Rotor inertia	0.95 g·cm²	0.95 g·cm²	0.95 g·cm²
Weight	22.5 g	22.5 g	22.5 g
Thermal resistance housing-ambient	26.8 K/W	26.8 K/W	26.8 K/W
Thermal resistance winding-housing	30.6 K/W	30.6 K/W	30.6 K/W
Thermal time constant motor	242 s	242 s	242 s
Thermal time constant winding	232 s	232 s	232 s
Operating temperature range	-20~+85-	-20~+85-	-20~+85-
Thermal class of winding	130 °C	130 °C	130 °C
Axial play	0.02~0.15-	0.02~0.15-	0.02~0.15-
Radial play	0.012 mm	0.012 mm	0.012 mm
Axial load dynamic	0.8 N	0.8 N	0.8 N
Axial load static	30 N	30 N	30 N
Radial load at 3 mm from mounting face	1.5 N	1.5 N	1.5 N
No. of pole pairs	1	1	1
Bearings	2 sleeve bearings	2 sleeve bearings	2 sleeve bearings
Commutator	metal 5 segments	metal 5 segments	metal 5 segments
Protection class	30 IP	30 IP	30 IP

Optionen

lead wires length shaft length special coils bearing type gear heads

Anwendungen

precision drives in medical equipment and devices healthcare products automotive robotics industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

1630N5C

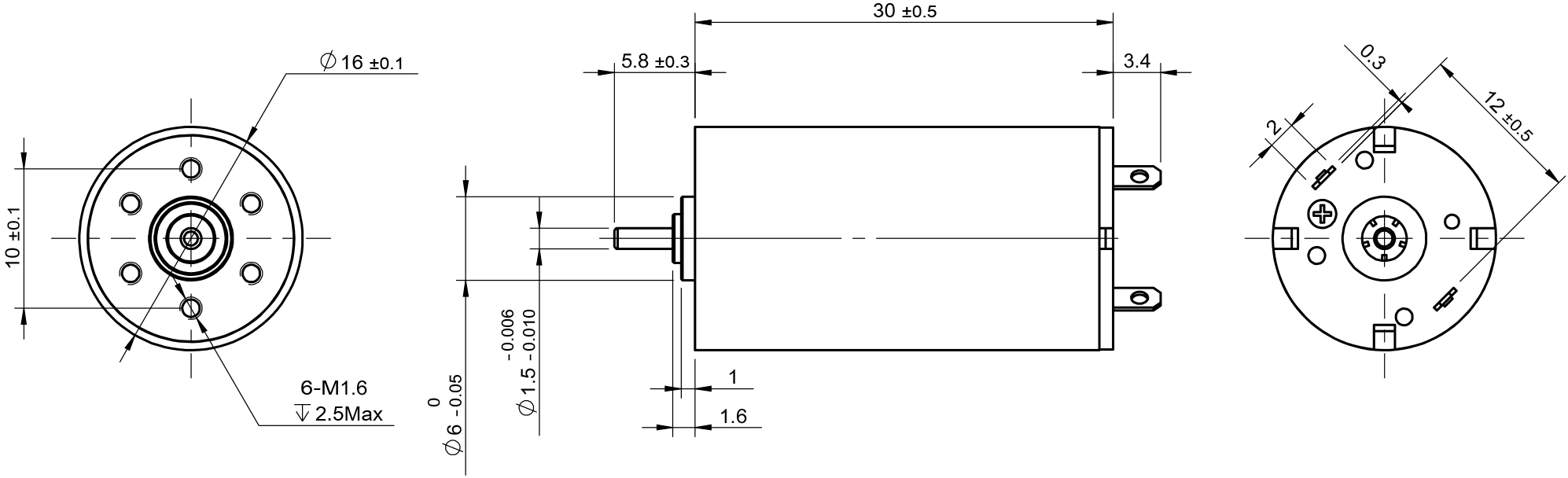

2D-drawing-1630N5C (png, 129.22K)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Specification	1630N5C06-195-6.0
Voltage	6.0 V
Terminal resistance	0.7 Ω
No-load speed	19500 rpm
No-load current	150 mA
Stall torque	24.3 mNm
Stall current	8570 mA
Nominal torque	5.0 mNm
Nominal speed	15490 rpm
Nominal current	1880 mA
Max. output power	12.4 W
Max. efficiency	75 %
Back-EMF constant	0.3 mV/rpm
Torque constant	2.9 mNm/A
Speed/torque gradient	800 rpm/mNm
Rotor inertia	0.95 g·cm²
Weight	22.5 g
Thermal resistance housing-ambient	26.8 K/W
Thermal resistance winding-housing	30.6 K/W
Thermal time constant motor	242 s
Thermal time constant winding	232 s
Operating temperature range	-20~+85- °C
Thermal class of winding	130 °C
Axial play	0.02~0.15- mm
Radial play	0.012 mm
Axial load dynamic	0.8 N
Axial load static	30 N
Radial load at 3 mm from mounting face	1.5 N
No. of pole pairs	1
Bearings	2 sleeve bearings
Commutator	metal 5 segments
Protection class	30 IP

Optionen

lead wires length shaft length special coils bearing type gear heads

Anwendungen

precision drives in medical equipment and devices healthcare products automotive robotics industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

1630N5C

2D-drawing-1630N5C (png, 129.22K)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Specification	1630N5C05-115-12.0
Voltage	12.0 V
Terminal resistance	4.5 Ω
No-load speed	11500 rpm
No-load current	50 mA
Stall torque	25.6 mNm
Stall current	2670 mA
Nominal torque	5.0 mNm
Nominal speed	9260 rpm
Nominal current	560 mA
Max. output power	7.7 W
Max. efficiency	75 %
Back-EMF constant	1.0 mV/rpm
Torque constant	9.8 mNm/A
Speed/torque gradient	450 rpm/mNm
Rotor inertia	0.95 g·cm²
Weight	22.5 g
Thermal resistance housing-ambient	26.8 K/W
Thermal resistance winding-housing	30.6 K/W
Thermal time constant motor	242 s
Thermal time constant winding	232 s
Operating temperature range	-20~+85- °C
Thermal class of winding	130 °C
Axial play	0.02~0.15- mm
Radial play	0.012 mm
Axial load dynamic	0.8 N
Axial load static	30 N
Radial load at 3 mm from mounting face	1.5 N
No. of pole pairs	1
Bearings	2 sleeve bearings
Commutator	metal 5 segments
Protection class	30 IP

Optionen

lead wires length shaft length special coils bearing type gear heads

Anwendungen

precision drives in medical equipment and devices healthcare products automotive robotics industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

1630N5C

2D-drawing-1630N5C (png, 129.22K)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Specification	1630N5C08-93-24.0
Voltage	24.0 V
Terminal resistance	34.5 Ω
No-load speed	9300 rpm
No-load current	30 mA
Stall torque	15.8 mNm
Stall current	700 mA
Nominal torque	4.0 mNm
Nominal speed	6950 rpm
Nominal current	200 mA
Max. output power	3.9 W
Max. efficiency	63 %
Back-EMF constant	2.5 mV/rpm
Torque constant	23.6 mNm/A
Speed/torque gradient	590 rpm/mNm
Rotor inertia	0.95 g·cm²
Weight	22.5 g
Thermal resistance housing-ambient	26.8 K/W
Thermal resistance winding-housing	30.6 K/W
Thermal time constant motor	242 s
Thermal time constant winding	232 s
Operating temperature range	-20~+85- °C
Thermal class of winding	130 °C
Axial play	0.02~0.15- mm
Radial play	0.012 mm
Axial load dynamic	0.8 N
Axial load static	30 N
Radial load at 3 mm from mounting face	1.5 N
No. of pole pairs	1
Bearings	2 sleeve bearings
Commutator	metal 5 segments
Protection class	30 IP

Optionen

lead wires length shaft length special coils bearing type gear heads

Anwendungen

precision drives in medical equipment and devices healthcare products automotive robotics industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

1630N5C

2D-drawing-1630N5C (png, 129.22K)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de
