BO2914NBH2B

Name: BO2914NBH2B - KOCO MOTION
SKU: BO2914NBH2B

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

inkl. MwSt.

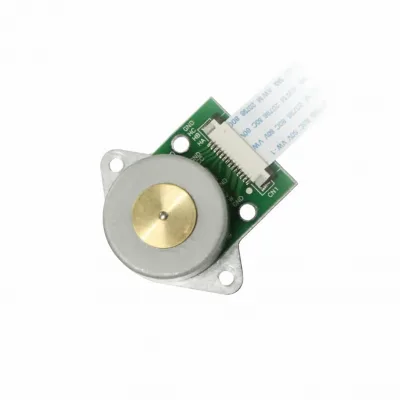

29mm BLDC outer rotor, Hall sensor

Artikelnummer: BO2914NBH2B Kategorie: Outer Rotor

Beschreibung

Beschreibung

29mm BLDC outer rotor, Hall sensor

Produktvergleich

Characteristics	BO2914NBH2B01-63-24.0	BO2914NBH2B02-63-18.0	BO2914NBH2B03-63-12.0
Voltage	24.0 V	24.0 V	24.0 V
Terminal resistance	9.7 Ω	9.7 Ω	9.7 Ω
No-load speed	6300 rpm	6300 rpm	6300 rpm
No-load current	0.1 A	0.1 A	0.1 A
Stall torque	83 mNm	83 mNm	83 mNm
Stall current	2.5 A	2.5 A	2.5 A
Nominal torque	19.1 mNm	19.1 mNm	19.1 mNm
Nominal speed	4000 rpm	4000 rpm	4000 rpm
Nominal current	0.56 A	0.56 A	0.56 A
Max. output power	13.7 W	13.7 W	13.7 W
Max. efficiency	63.8 %	63.8 %	63.8 %
Back-EMF constant	3.7 mV/rpm	3.7 mV/rpm	3.7 mV/rpm
Torque constant	34.9 mNm/A	34.9 mNm/A	34.9 mNm/A
KV Value	263 rpm/V	350 rpm/V	525 rpm/V
Speed/torque gradient	76 rpm/mNm	76 rpm/mNm	76 rpm/mNm
Rotor inertia	21 g·cm²	21 g·cm²	21 g·cm²
Weight	48 g	48 g	48 g
Thermal resistance housing-ambient	13.5 K/W	13.5 K/W	13.5 K/W
Thermal resistance winding-housing	4.5 K/W	4.5 K/W	4.5 K/W
Thermal time constant motor	160 s	160 s	160 s
Thermal time constant winding	60 s	60 s	60 s
Operating temperature range	-40~+120	-40~+120	-40~+120
Thermal class of winding	155 °C	155 °C	155 °C
Axial play	0.012 mm	0.012 mm	0.012 mm
Radial play	0.02 mm	0.02 mm	0.02 mm
Axial load dynamic	1.5 N	1.5 N	1.5 N
Axial load static	37 N	37 N	37 N
Radial load at 3 mm from mounting face	12 N	12 N	12 N
No. of pole pairs	6	6	6
Bearings	2 ball bearings	2 ball bearings	2 ball bearings
Protection class	20 IP	20 IP	20 IP
Commutation	Hall Sensor	Hall Sensor	Hall Sensor

Optionen

lead wires length shaft length special coils gear heads encoder driver

Anwendungen

medical equipment industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

BO2914NBH2B

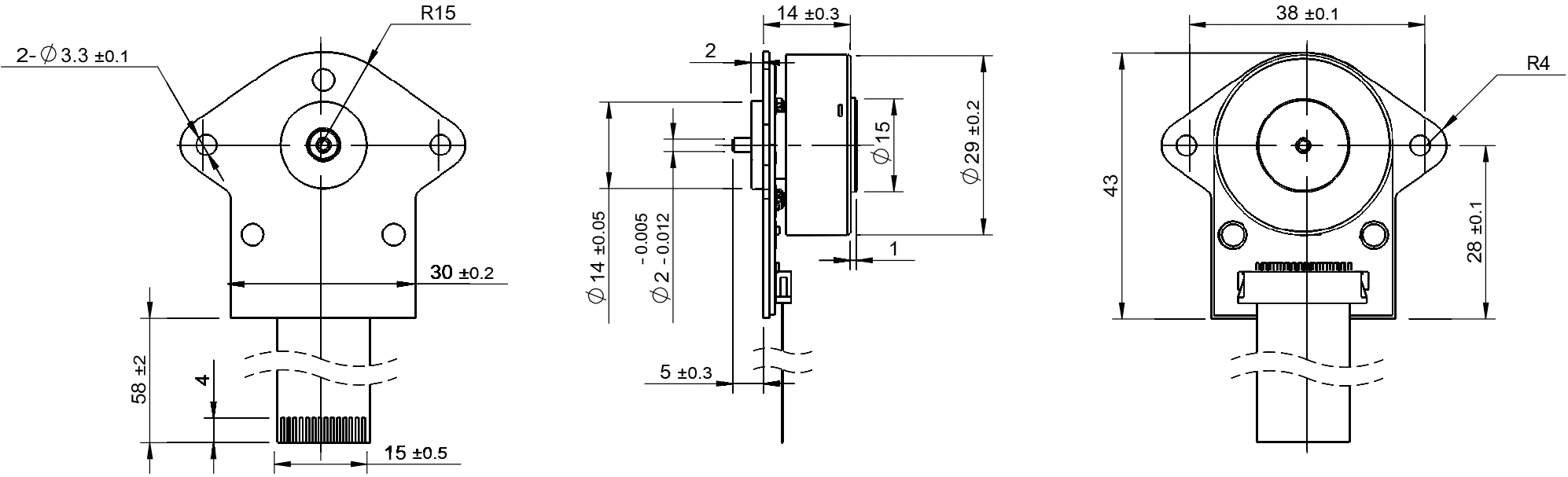

2D-drawing-BO2914NBH2B (png, 82.57K)
