BO2814N2B

BO2814N2B

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

28mm BLDC outer rotor, sensorless

Artikelnummer: BO2814N2B Kategorie: Outer Rotor

Beschreibung

Beschreibung

28mm BLDC outer rotor, sensorless

Produktvergleich

Characteristics

Parameter	Unit	BO2814N2B01-153-12.0	BO2814N2B02-153-24.0	BO2814N2B03-153-36.0
Voltage	V	12.0	24.0	36.0
Terminal resistance	Ohm	0.50	1.70	3.77
No-load speed	rpm	15300	15300	15300
No-load current	A	0.26	0.12	0.12
Stall torque	mNm	179	207	209
Stall current	A	24.2	14.1	9.6
Nominal torque	mNm	34.1	35.0	30.6
Nominal speed	rpm	9330	10390	10980
Nominal current	A	4.8	2.4	1.5
Max. output power	W	71	83	84
Max. efficiency	%	80.4	82.0	78.8
Back-EMF constant	mV/rpm	0.8	1.5	2.3
Torque constant	mNm/A	7.5	14.8	22.2
KV Value	rpm/V	1268	642	425
Speed/torque gradient	rpm/mNm	85.2	74.5	73.0
Rotor inertia	g·cm²	12	12	12
Weight	g	21	21	21
Thermal resistance housing-ambient	K/W	2.5	2.5	2.5
Thermal resistance winding-housing	K/W	2	2	2
Thermal time constant motor	s	180	180	180
Thermal time constant winding	s	25	25	25
Operating temperature range	°C	-40~+120	-40~+120	-40~+120
Thermal class of winding	°C	180	180	180
Axial play	mm	0.014	0.014	0.014
Radial play	mm	0.008	0.008	0.008
Axial load dynamic	N	5	5	5
Axial load static	N	80	80	80
Radial load at 3 mm from mounting face	N	29	29	29
No. of pole pairs		7	7	7
Bearings		2 ball bearings	2 ball bearings	2 ball bearings
Protection class	IP	20	20	20
Commutation		Sensorless	Sensorless	Sensorless

Optionen

lead wires length shaft length special coils gear heads encoder driver

Anwendungen

UAV aeromodelling

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

BO2814N2B

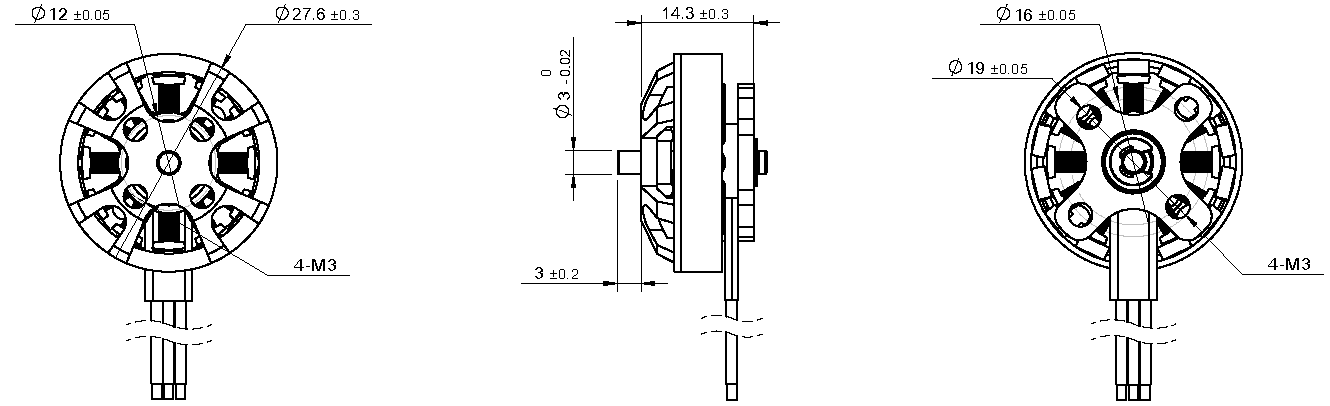

2D drawing BO2814N2B
