BO3828N2B

Name: BO3828N2B - KOCO MOTION
SKU: BO3828N2B

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

inkl. MwSt.

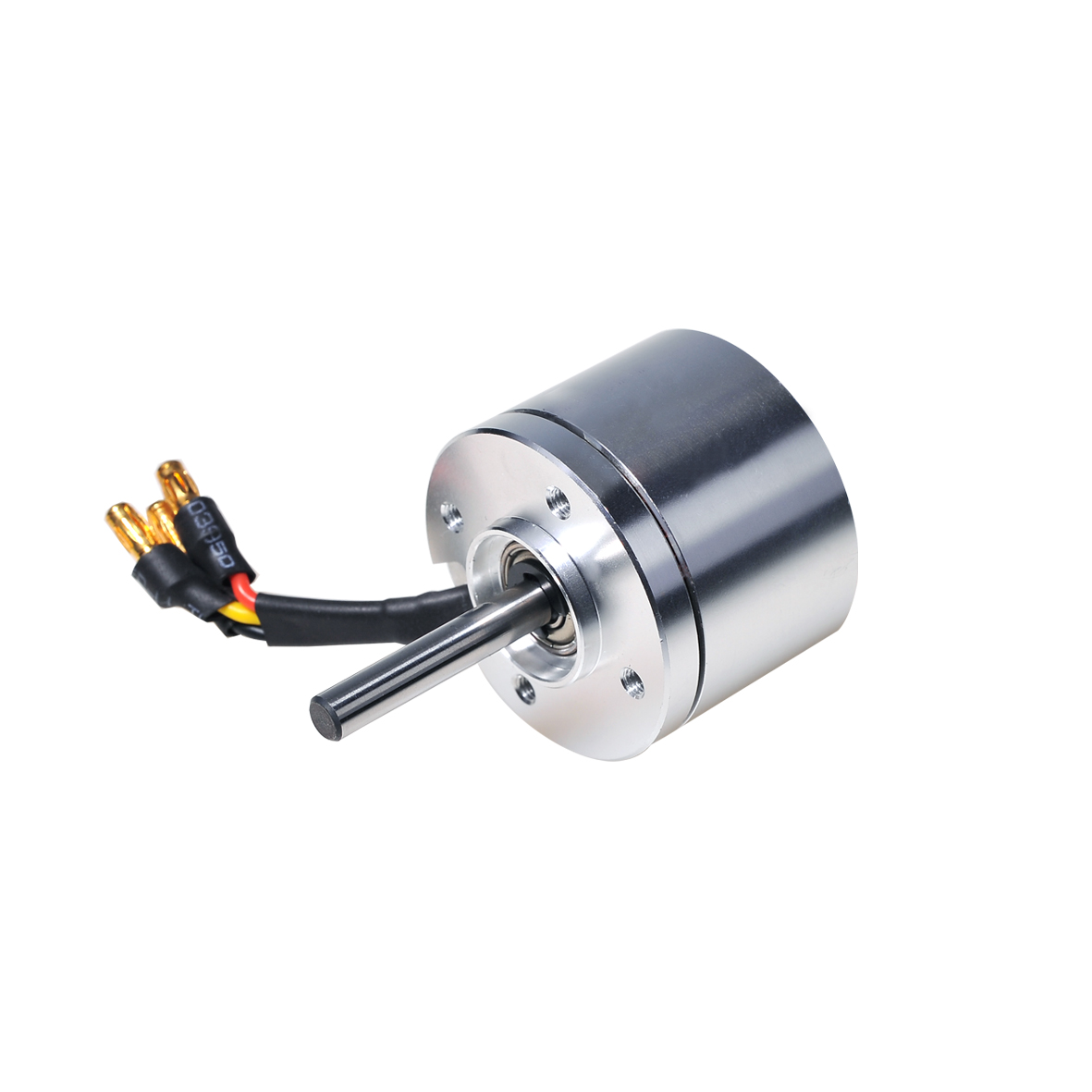

38mm BLDC outer rotor, sensorless

Artikelnummer: BO3828N2B Kategorie: Outer Rotor

Beschreibung

Beschreibung

38mm BLDC outer rotor, sensorless

Produktvergleich

Characteristics	BO3828N2B01-145-12.0	BO3828N2B02-145-24.0	BO3828N2B03-145-36.0
Voltage	12.0 V	24.0 V	36.0 V
Terminal resistance	0.38 Ω	1.55 Ω	3.41 Ω
No-load speed	14500 rpm	14500 rpm	14500 rpm
No-load current	0.33 A	0.17 A	0.11 A
Stall torque	241 mNm	239 mNm	245 mNm
Stall current	31.3 A	15.5 A	10.5 A
Nominal torque	31.4 mNm	37.9 mNm	38.9 mNm
Nominal speed	9730 rpm	10430 rpm	9910 rpm
Nominal current	4.6 A	2.6 A	1.9 A
Max. output power	92 W	91 W	93 W
Max. efficiency	80.4 %	80.0 %	81.0 %
Back-EMF constant	0.8 mV/rpm	1.6 mV/rpm	2.5 mV/rpm
Torque constant	7.8 mNm/A	15.6 mNm/A	23.4 mNm/A
KV Value	7.8 mNm/A	15.6 mNm/A	23.4 mNm/A
Speed/torque gradient	60.5 rpm/mNm	60.9 rpm/mNm	59.3 rpm/mNm
Rotor inertia	96 g·cm²	96 g·cm²	96 g·cm²
Weight	105 g	105 g	105 g
Thermal resistance housing-ambient	2.3 K/W	2.3 K/W	2.3 K/W
Thermal resistance winding-housing	1.8 K/W	1.8 K/W	1.8 K/W
Thermal time constant motor	110 s	110 s	110 s
Thermal time constant winding	35 s	35 s	35 s
Operating temperature range	-40~+120	-40~+120	-40~+120
Thermal class of winding	155 °C	155 °C	155 °C
Axial play	0.012 mm	0.012 mm	0.012 mm
Radial play	0.008 mm	0.008 mm	0.008 mm
Axial load dynamic	10 N	10 N	10 N
Axial load static	110 N	110 N	110 N
Radial load at 3 mm from mounting face	42 N	42 N	42 N
No. of pole pairs	2	2	2
Bearings	2 ball bearings	2 ball bearings	2 ball bearings
Protection class	20 IP	20 IP	20 IP
Commutation	Sensorless	Sensorless	Sensorless

Optionen

lead wires length shaft length special coils gear heads encoder driver

Anwendungen

medical equipment industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

BO3828N2B

2D-drawing-BO3828N2B (png, 7.47K)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Specification	BO3828N2B01-145-12.0
Voltage	12.0 V
Terminal resistance	0.38 Ω
No-load speed	14500 rpm
No-load current	0.33 A
Stall torque	241 mNm
Stall current	31.3 A
Nominal torque	31.4 mNm
Nominal speed	9730 rpm
Nominal current	4.6 A
Max. output power	92 W
Max. efficiency	80.4 %
Back-EMF constant	0.8 mV/rpm
Torque constant	7.8 mNm/A
KV Value	7.8 mNm/A
Speed/torque gradient	60.5 rpm/mNm
Rotor inertia	96 g·cm²
Weight	105 g
Thermal resistance housing-ambient	2.3 K/W
Thermal resistance winding-housing	1.8 K/W
Thermal time constant motor	110 s
Thermal time constant winding	35 s
Operating temperature range	-40~+120 °C
Thermal class of winding	155 °C
Axial play	0.012 mm
Radial play	0.008 mm
Axial load dynamic	10 N
Axial load static	110 N
Radial load at 3 mm from mounting face	42 N
No. of pole pairs	2
Bearings	2 ball bearings
Protection class	20 IP
Commutation	Sensorless

Optionen

lead wires length shaft length special coils gear heads encoder driver

Anwendungen

medical equipment industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

BO3828N2B

2D-drawing-BO3828N2B (png, 7.47K)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Specification	BO3828N2B02-145-24.0
Voltage	24.0 V
Terminal resistance	1.55 Ω
No-load speed	14500 rpm
No-load current	0.17 A
Stall torque	239 mNm
Stall current	15.5 A
Nominal torque	37.9 mNm
Nominal speed	10430 rpm
Nominal current	2.6 A
Max. output power	91 W
Max. efficiency	80.0 %
Back-EMF constant	1.6 mV/rpm
Torque constant	15.6 mNm/A
KV Value	15.6 mNm/A
Speed/torque gradient	60.9 rpm/mNm
Rotor inertia	96 g·cm²
Weight	105 g
Thermal resistance housing-ambient	2.3 K/W
Thermal resistance winding-housing	1.8 K/W
Thermal time constant motor	110 s
Thermal time constant winding	35 s
Operating temperature range	-40~+120 °C
Thermal class of winding	155 °C
Axial play	0.012 mm
Radial play	0.008 mm
Axial load dynamic	10 N
Axial load static	110 N
Radial load at 3 mm from mounting face	42 N
No. of pole pairs	2
Bearings	2 ball bearings
Protection class	20 IP
Commutation	Sensorless

Optionen

lead wires length shaft length special coils gear heads encoder driver

Anwendungen

medical equipment industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

BO3828N2B

2D-drawing-BO3828N2B (png, 7.47K)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Specification	BO3828N2B03-145-36.0
Voltage	36.0 V
Terminal resistance	3.41 Ω
No-load speed	14500 rpm
No-load current	0.11 A
Stall torque	245 mNm
Stall current	10.5 A
Nominal torque	38.9 mNm
Nominal speed	9910 rpm
Nominal current	1.9 A
Max. output power	93 W
Max. efficiency	81.0 %
Back-EMF constant	2.5 mV/rpm
Torque constant	23.4 mNm/A
KV Value	23.4 mNm/A
Speed/torque gradient	59.3 rpm/mNm
Rotor inertia	96 g·cm²
Weight	105 g
Thermal resistance housing-ambient	2.3 K/W
Thermal resistance winding-housing	1.8 K/W
Thermal time constant motor	110 s
Thermal time constant winding	35 s
Operating temperature range	-40~+120 °C
Thermal class of winding	155 °C
Axial play	0.012 mm
Radial play	0.008 mm
Axial load dynamic	10 N
Axial load static	110 N
Radial load at 3 mm from mounting face	42 N
No. of pole pairs	2
Bearings	2 ball bearings
Protection class	20 IP
Commutation	Sensorless

Optionen

lead wires length shaft length special coils gear heads encoder driver

Anwendungen

medical equipment industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

BO3828N2B

2D-drawing-BO3828N2B (png, 7.47K)

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Weiterlesen	BO3828N2B01-145-12.0	Loggen Sie sich ein, um Preise für dieses Produkt zu sehen inkl. 19 % MwSt.
Weiterlesen	BO3828N2B02-145-24.0	Loggen Sie sich ein, um Preise für dieses Produkt zu sehen inkl. 19 % MwSt.
Weiterlesen	BO3828N2B03-145-36.0	Loggen Sie sich ein, um Preise für dieses Produkt zu sehen inkl. 19 % MwSt.
