75mm BLDC, inner rotor, slotless, Hall sensor

Artikelnummer: B7584FBHIE2B Kategorie: Inner Rotor

Beschreibung

Beschreibung

75mm BLDC, inner rotor, slotless, Hall sensor

Produktvergleich

Characteristics

Parameter	Unit	B7584FBHIE2B63-24.0-0001	B7584FBHIE2B 80-24.0-0002	B7584FBHIE2B 50-24.0-0002
Voltage	V	24	24	24
Operating Voltage	V	12~26	12~26	12~26
Terminal resistance	Ohm	2.8	2.2	3.5
No-load speed	rpm	6300	8000	5000
No-load current	A	0.3	0.3	0.3
Stall torque	mNm	290	295	287
Stall current	A	8.6	10.9	6.8
Nominal torque	mNm	106	106	106
Nominal speed	rpm	4000	5100	3100
Nominal current	A	3.2	4.1	2.7
Max. output power	W	49	62	37
Max. efficiency	%	66	69	62
Back-EMF constant	mV/rpm	3.7	2.9	4.6
Torque constant	mNm/A	35	27	43
Speed/torque gradient	rpm/V	263	333	208
Speed/torque gradient	rpm/mNm	263	333	208
Rotor inertia	gcm²	28	22	35
Weight	g	1160	1160	1160
Thermal resistance housing-ambient	K/W	2	2	2
Thermal resistance winding-housing	K/W	3	3	3
Thermal time constant motor	s	112	112	112
Thermal time constant winding	s	8.9	8.9	8.9
Operating temperature range	°C	-40~+100	-40~+100	-40~+100
Thermal class of winding	°C	130	130	130
Axial play	mm	4	4	4
Radial play	mm	0.3	0.3	0.3
Axial load dynamic	N	10	10	10
Axial load static	N	300	300	300
Radial load at 3 mm from mounting face	N	215	215	215
No. of pole pairs		2	2	2
Bearings		2 ball bearings	2 ball bearings	2 ball bearings
Protection class	IP	30	30	30
Commutation		Hall Sensor	Hall Sensor	Hall Sensor

Optionen

lead wires length shaft length special coils gear heads bearing type encoder driver

Anwendungen

medical equipment electrical tools

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

B7584FBHIE2B

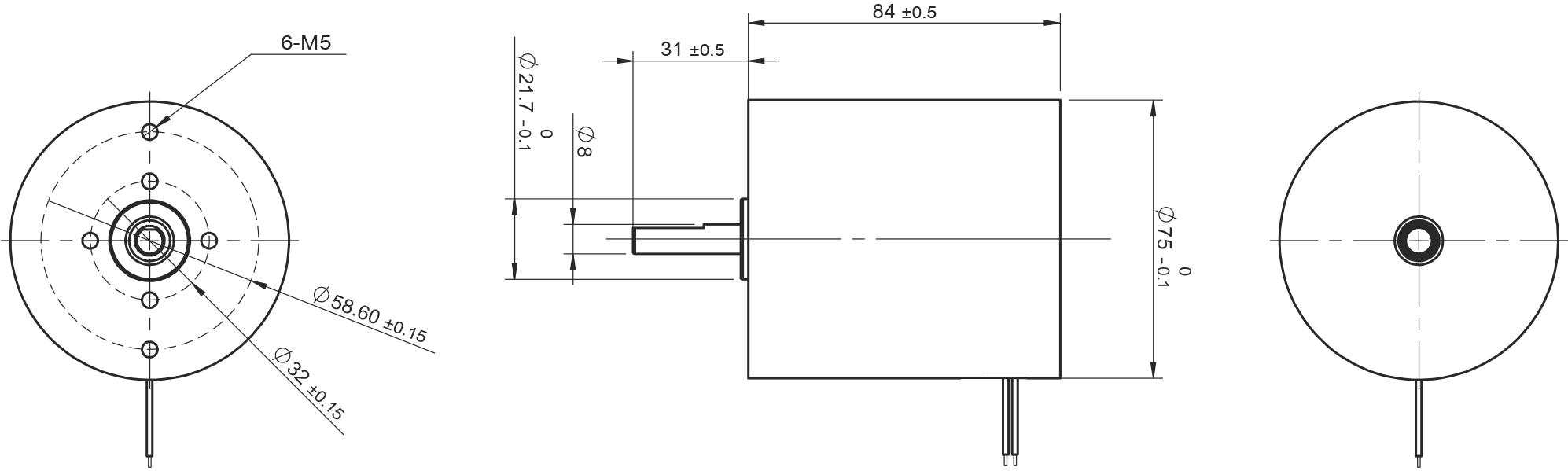

2D drawing B7584FBHIE2B

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Produkt

Stückzahl

Firma(erforderlich)

Telefon

Name

E-Mail(erforderlich)

Anschrift

Nachricht

CAPTCHA

Name

Dieses Feld dient zur Validierung und sollte nicht verändert werden.

Characteristics

Parameter	Unit	B7584FBHIE2B63-24.0-0001
Voltage	V	24
Operating Voltage	V	12~26
Terminal resistance	Ohm	2.8
No-load speed	rpm	6300
No-load current	A	0.3
Stall torque	mNm	290
Stall current	A	8.6
Nominal torque	mNm	106
Nominal speed	rpm	4000
Nominal current	A	3.2
Max. output power	W	49
Max. efficiency	%	66
Back-EMF constant	mV/rpm	3.7
Torque constant	mNm/A	35
Speed/torque gradient	rpm/V	263
Speed/torque gradient	rpm/mNm	22
Rotor inertia	gcm²	28
Weight	g	1160
Thermal resistance housing-ambient	K/W	2
Thermal resistance winding-housing	K/W	3
Thermal time constant motor	s	112
Thermal time constant winding	s	8.9
Operating temperature range	°C	-40~+100
Thermal class of winding	°C	130
Axial play	mm	4
Radial play	mm	0.3
Axial load dynamic	N	10
Axial load static	N	300
Radial load at 3 mm from mounting face	N	215
No. of pole pairs		2
Bearings		2 ball bearings
Protection class	IP	30
Commutation		Hall Sensor

Optionen

lead wires length shaft length special coils gear heads bearing type encoder driver

Anwendungen

medical equipment electrical tools

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Produkt

Stückzahl

Firma(erforderlich)

Telefon

Name

E-Mail(erforderlich)

Anschrift

Nachricht

CAPTCHA

Comments

Dieses Feld dient zur Validierung und sollte nicht verändert werden.

Characteristics

Parameter	Unit	B7584FBHIE2B 80-24.0-0002
Voltage	V	24
Operating Voltage	V	12~26
Terminal resistance	Ohm	2.2
No-load speed	rpm	8000
No-load current	A	0.3
Stall torque	mNm	295
Stall current	A	10.9
Nominal torque	mNm	106
Nominal speed	rpm	5100
Nominal current	A	4.1
Max. output power	W	62
Max. efficiency	%	69
Back-EMF constant	mV/rpm	2.9
Torque constant	mNm/A	27
Speed/torque gradient	rpm/V	333
Speed/torque gradient	rpm/mNm	27
Rotor inertia	gcm²	22
Weight	g	1160
Thermal resistance housing-ambient	K/W	2
Thermal resistance winding-housing	K/W	3
Thermal time constant motor	s	112
Thermal time constant winding	s	8.9
Operating temperature range	°C	-40~+100
Thermal class of winding	°C	130
Axial play	mm	4
Radial play	mm	0.3
Axial load dynamic	N	10
Axial load static	N	300
Radial load at 3 mm from mounting face	N	215
No. of pole pairs		2
Bearings		2 ball bearings
Commutation		Hall Sensor
Protection class	IP	30

Optionen

lead wires length shaft length special coils gear heads bearing type encoder driver

Anwendungen

medical equipment electrical tools

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

B7584FBHIE2B


2D drawing B7584FBHIE2B

Nehmen Sie Kontakt auf

+49 7720 995858-0 info@kocomotion.de

Produkt

Stückzahl

Firma(erforderlich)

Telefon

Name

E-Mail(erforderlich)

Anschrift

Nachricht

CAPTCHA

Comments

Dieses Feld dient zur Validierung und sollte nicht verändert werden.

Characteristics

Parameter	Unit	B7584FBHIE2B 50-24.0-0002
Voltage	V	24
Operating Voltage	V	12~26
Terminal resistance	Ohm	3.5
No-load speed	rpm	5000
No-load current	A	0.3
Stall torque	mNm	287
Stall current	A	6.8
Nominal torque	mNm	106
Nominal speed	rpm	3100
Nominal current	A	2.7
Max. output power	W	37
Max. efficiency	%	62
Back-EMF constant	mV/rpm	4.6
Torque constant	mNm/A	43
Speed/torque gradient	rpm/V	208
Speed/torque gradient	rpm/mNm	17
Rotor inertia	gcm²	35
Weight	g	1160
Thermal resistance housing-ambient	K/W	2
Thermal resistance winding-housing	K/W	3
Thermal time constant motor	s	112
Thermal time constant winding	s	8.9
Operating temperature range	°C	-40~+100
Thermal class of winding	°C	130
Axial play	mm	4
Radial play	mm	0.3
Axial load dynamic	N	10
Axial load static	N	300
Radial load at 3 mm from mounting face	N	215
No. of pole pairs		2
Bearings		2 ball bearings
Commutation		Hall Sensor
Protection class	IP	30

Optionen

lead wires length shaft length special coils gear heads bearing type encoder driver

Anwendungen

medical equipment electrical tools

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
